派姆特关节臂三坐标测量必看：常用的三种建系方式详解

同一个工件，多次测量结果存在差异；或者不同人员测量时，结果不完全一致。这是因为设备精度不够，还是操作人员经验不足？答案全不尽然，原因也往往出在极易被忽视的坐标系建立环节。建系一旦出现偏差，后续使用三坐标实测的所有数据，都将基于错误的参考系，测量数据便会彻底失去意义。

本篇文章我们将以具备国际权威PTB认证的PMT INSPECT三维测量软件为例，结合派姆特关节臂三坐标的典型应用场景，详细介绍软件功能分区、常用建系方式及适用条件，匹配用户多样化的检测需求，为先进制造业提供数字化质量管控方案。

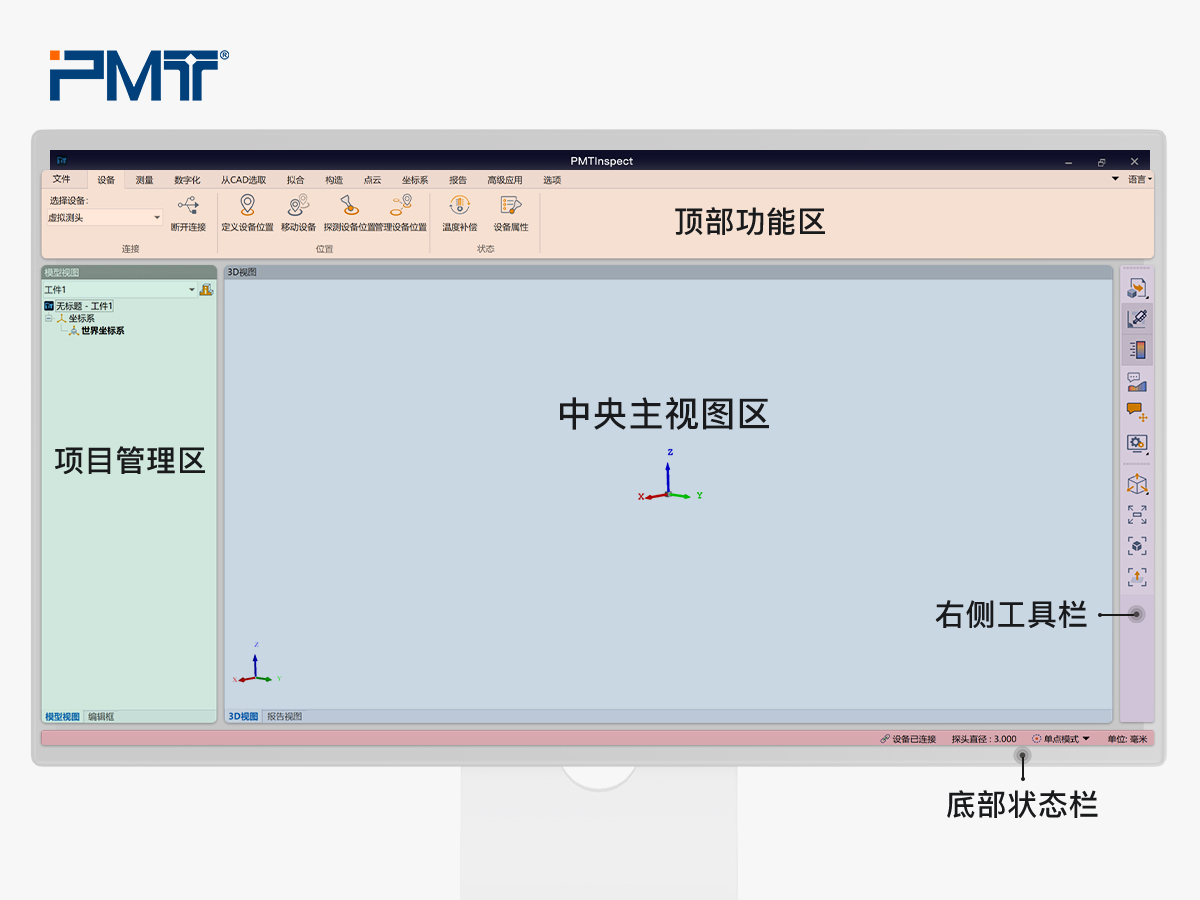

软件界面功能区介绍

1. 顶部功能区

顶部主菜单栏集成了软件所有核心功能入口，涵盖数模导入/导出、设备连接、特征创建、坐标系建立等测量前准备操作。值得一提的是，PMT INSPECT 支持灵活定制设备清单，用户测量前可按需勾选设备，后续连接时仅显示已选项，从而简化连接流程。

2.  项目管理区

项目管理区是对测量对象的管理。模型视图以树状结构清晰地列出了项目中包含的所有数据，包括：导入的CAD数模/点云数据、对齐方式、特征对象管理、检测报告以及偏差彩图,便于用户对检测流程进行组织和追溯。

3.  中央主视图区

中央主视图区展示所有模型、测量数据及检测结果。支持一键切换三维视图与测量报告，实现图形与分析同步掌控，尺寸和几何公差分析、数据对比等结果一目了然。

4.  右侧工具栏

右侧集成测量时的常用操作，集中了CAD数模和点云数据的导入、几何公差和色谱图的显隐、注释标签及视图显示方式,便于用户在测量与分析过程中快速调用。

5.  底部状态栏

底部状态栏提供清晰的状态确认，实时反馈设备连接、探头直径、测量模式、单位等关键信息，让您随时掌握系统运行状态。

详解“坐标系”

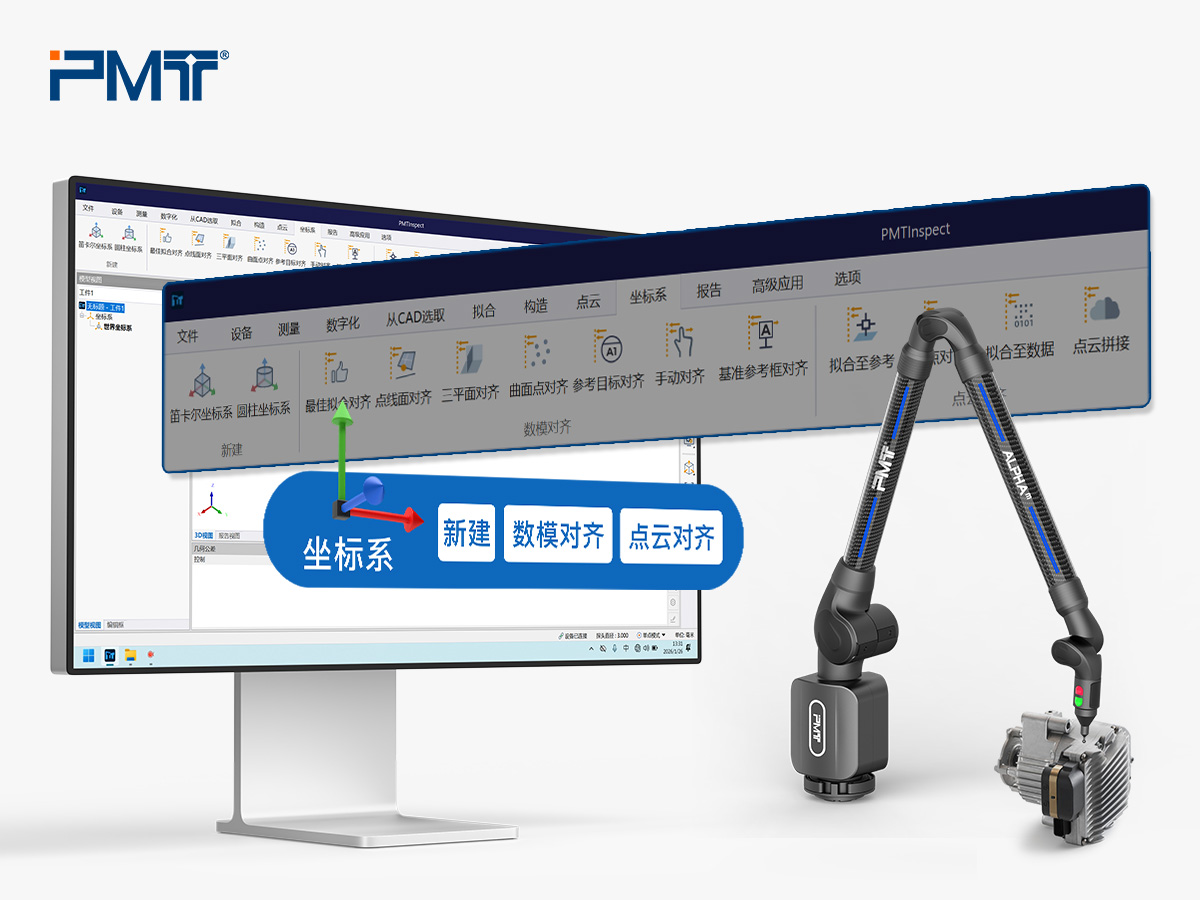

想要获得精确、稳定的测量方案，我们首先需要了解，如何利用三维测量软件中的“坐标系”界面正确建系。PMT INSPECT分为“新建”、“数模对齐”、“点云对齐”三大模块，满足不同工件结构、数据类型和检测目标下的建系需求。

1.  “新建”模块：本模块内置笛卡尔与圆柱坐标系，均用于标定工件的空间位置和姿态。笛卡尔坐标系以 X/Y/Z 三轴表征点位，应用最为广泛；圆柱坐标系适配法兰、齿轮等回转类零部件，是旋转工件定位的优选方案。
2.  “数模对齐”模块：该模块主要负责接触式测量的建系，包含“点线面对齐”、“三平面对齐”、“最佳拟合对齐”3种最常见的建系方式。其余的几种对齐方式主要用于特定场景下的测量，适合对专业度要求极高的测量任务，例如：“曲面点对齐”，非常适合不规则的工件，在钣金件检测场景中应用突出。
3.  “点云对齐”模块：主要适用于扫描场景，并且必须在有数模的情况下使用。它通过将实际扫描获取的点云数据，与理论数模进行匹配，从而快速比对出工件的整体偏差，尤其适合检测曲面复杂、特征不规则的工件。

三坐标测量中常用的建系方式

按照建系原理与适用场景的不同，又各自进行了细分。接下来，将从建系原理、操作步骤、具体应用等方面，讲解“点线面对齐”、“三平面对齐”、“最佳拟合对齐”这3种最常见的建系方式，即使是初学者，看完也能轻松上手。

1. 点线面对齐

原理：通过一个点、一条线和一个面分别确定原点、轴向和基准平面。

“点线面对齐”是一种操作快速、直观且使用频率较高的建系方式，基于最经典的3-2-1原则，操作顺序通常为“先面、后线、再点”，一般适用于规则工件的测量。

使用派姆特（PMT）关节臂三坐标，在无数模的情况下进行操作演示：

Step1.1. 连接并激活设备

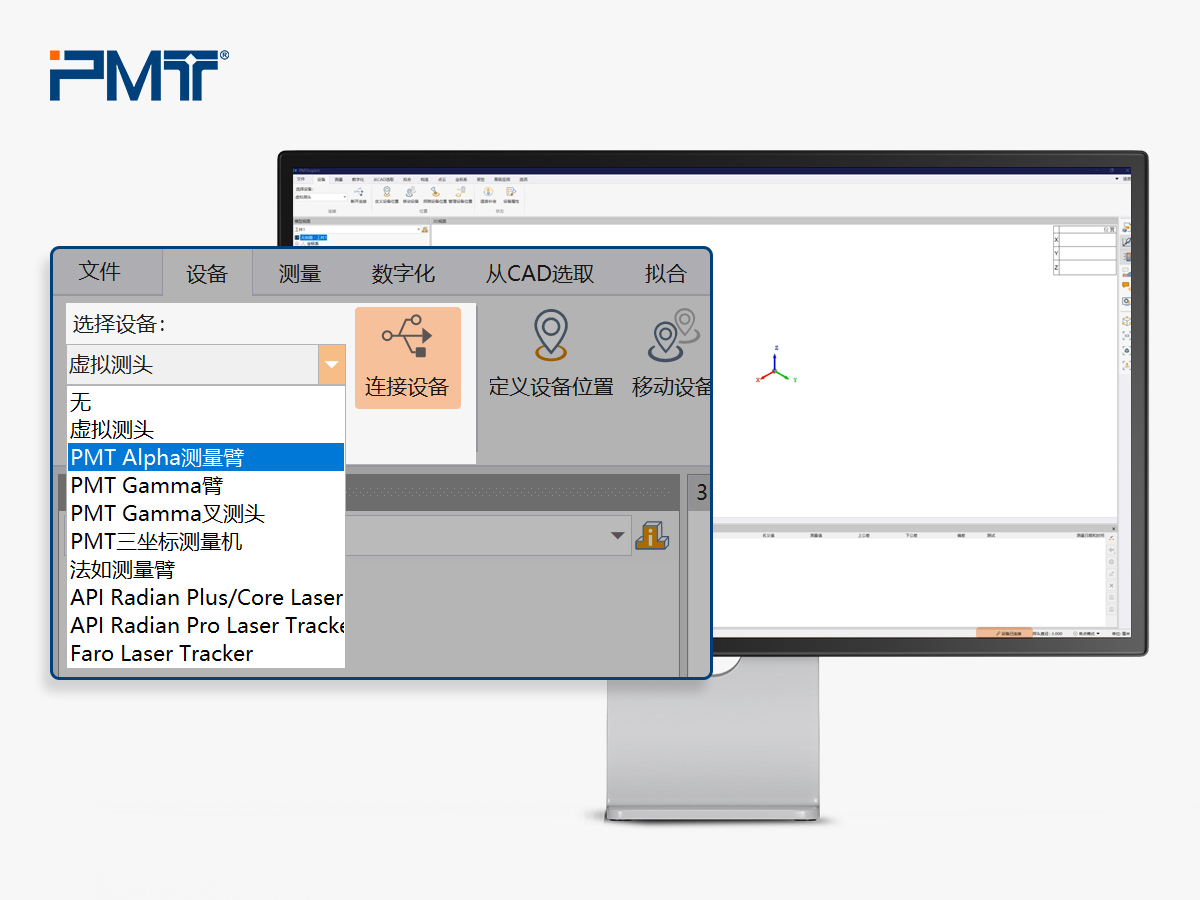

打开软件后，点击顶部功能区域的“设备”模块，在“选择设备”下拉框中选定机型，点击“连接设备”，连接成功后依照软件界面依次转动各关节激活设备便可正常运行。

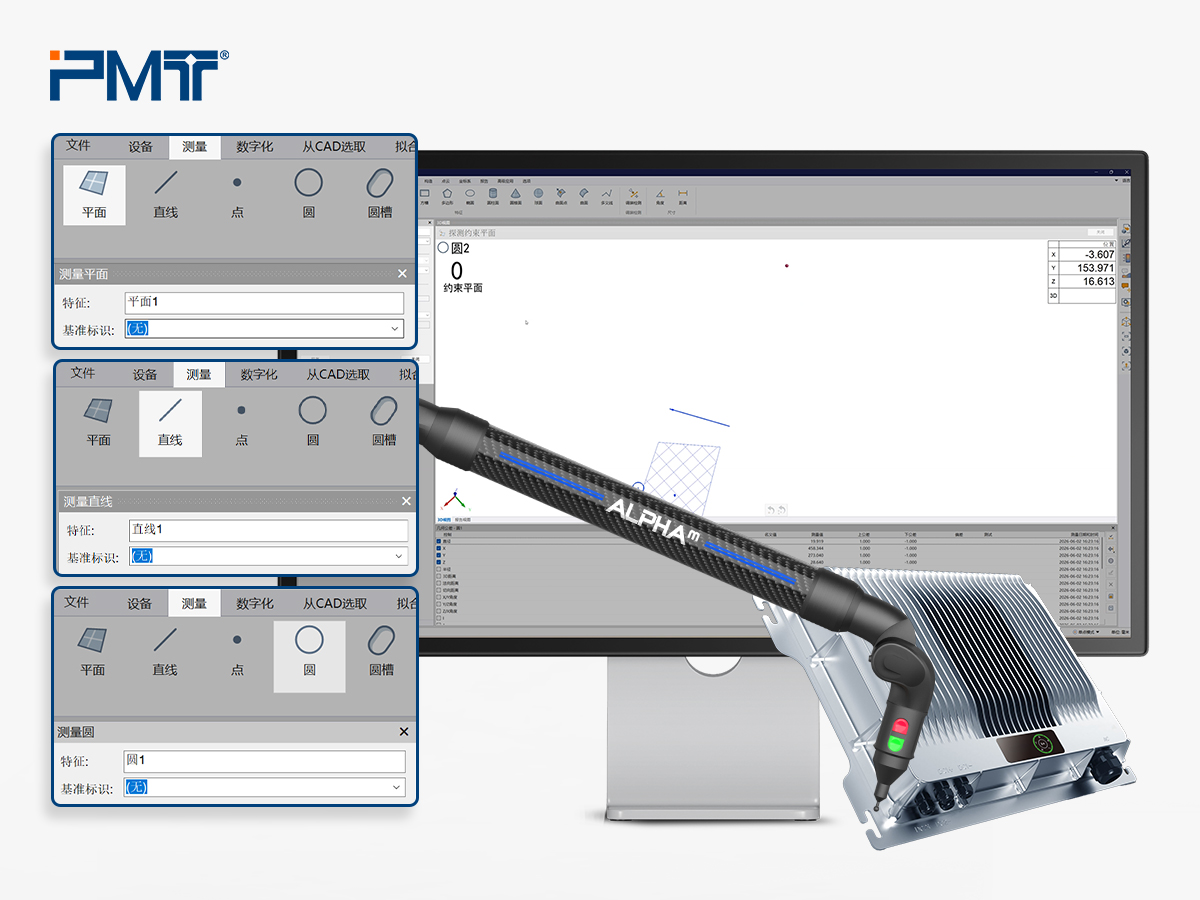

Step1.2. 探测特征

探测平面：点击“测量”模块下的“平面”命令，使用派姆特关节臂测量机在工件的上表面，均匀探测3或4个点，点的位置尽量保持分散，避免在同一条直线上；

探测直线：点击“测量”模块下的“直线”命令，在工件的前表面探测2个或以上的点（注意：这里需要先约束上一步探测的平面）；

探测圆/点：点击“测量”模块下的“圆”命令，在工件的右侧面，靠近边角的位置进行采集；

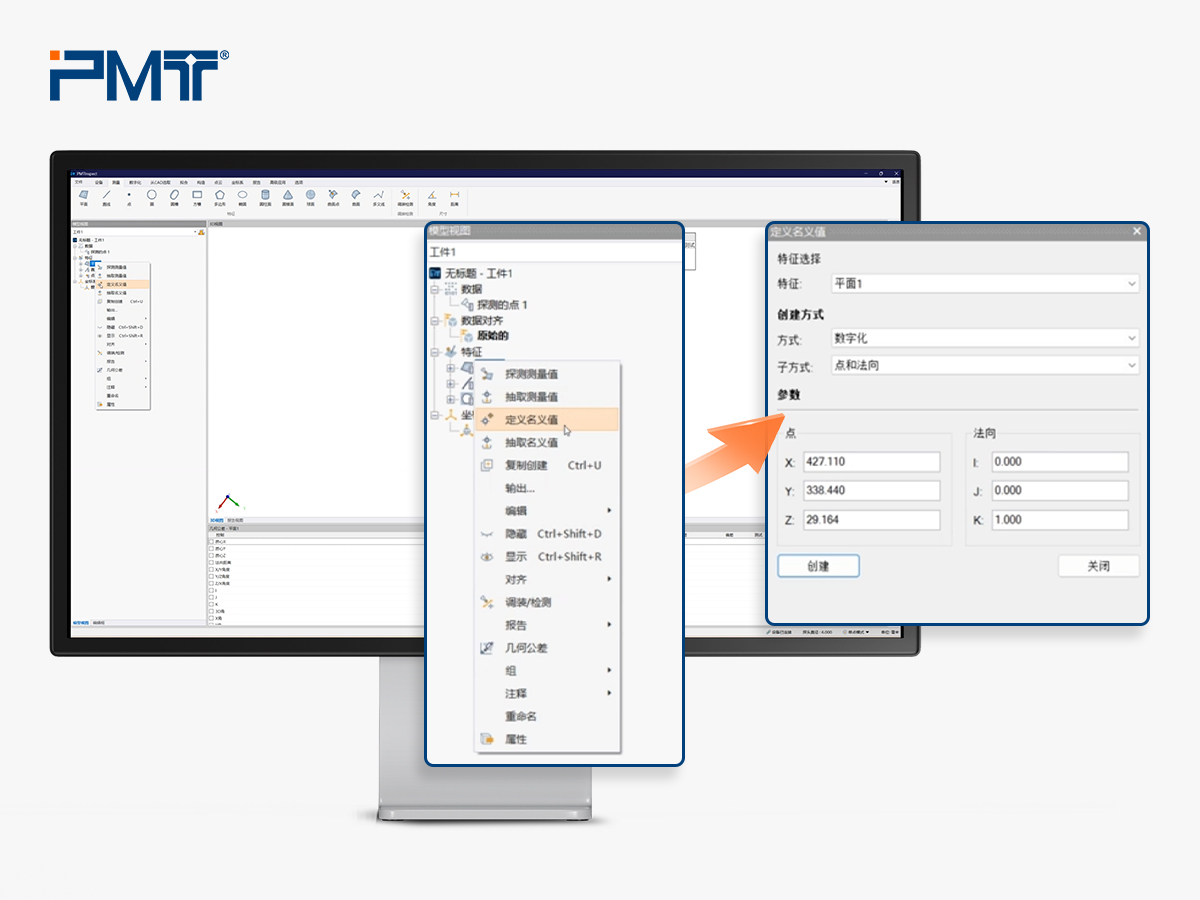

Step1.3. 数字化名义值

此时，在项目管理区中，选中已探测完成的“平面1”特征，鼠标右击“定义名义值”，在弹出的“创建方式”下拉框中，选择“数字化”，在“参数”的编辑框中，输入图纸要求的公差，点击“创建”。对“直线1”和“圆1”特征，执行同样的操作步骤；

Step1.4. 对齐建系

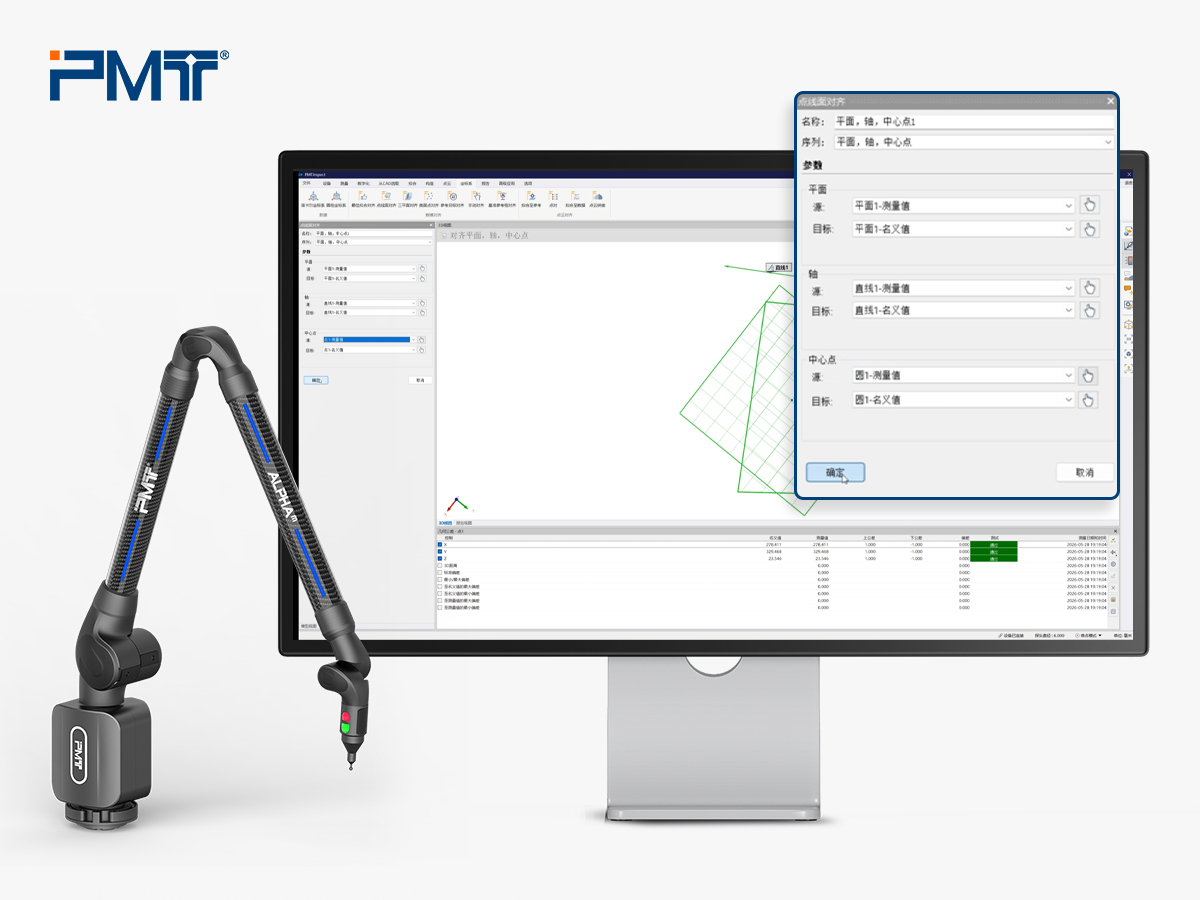

点击“坐标系”模块的“点线面对齐”，在“参数-源”选择特征的测量值，“目标”选择特征的名义值，平面/轴/中心点全部选择完成，点击确定，便完成了坐标系的建立。

2. 三平面对齐

原理：坐标系原点位于三个平面的交点，三个坐标轴分别垂直于对应基准平面。

“三平面对齐”同样是3-2-1原则的一种常见形式，用三个相互垂直的平面（或实际工件上的三个基准面）替代“面-线-点”，最终坐标系原点落在三个平面的交点上。它特别适合箱体类、棱柱状工件，基准明确为三个相互垂直的平面时，操作更自然，无需刻意找线和点。

使用派姆特（PMT）三坐标（关节臂三坐标），导入CAD数模，进行操作演示：

Step2.1. 连接并导入数模

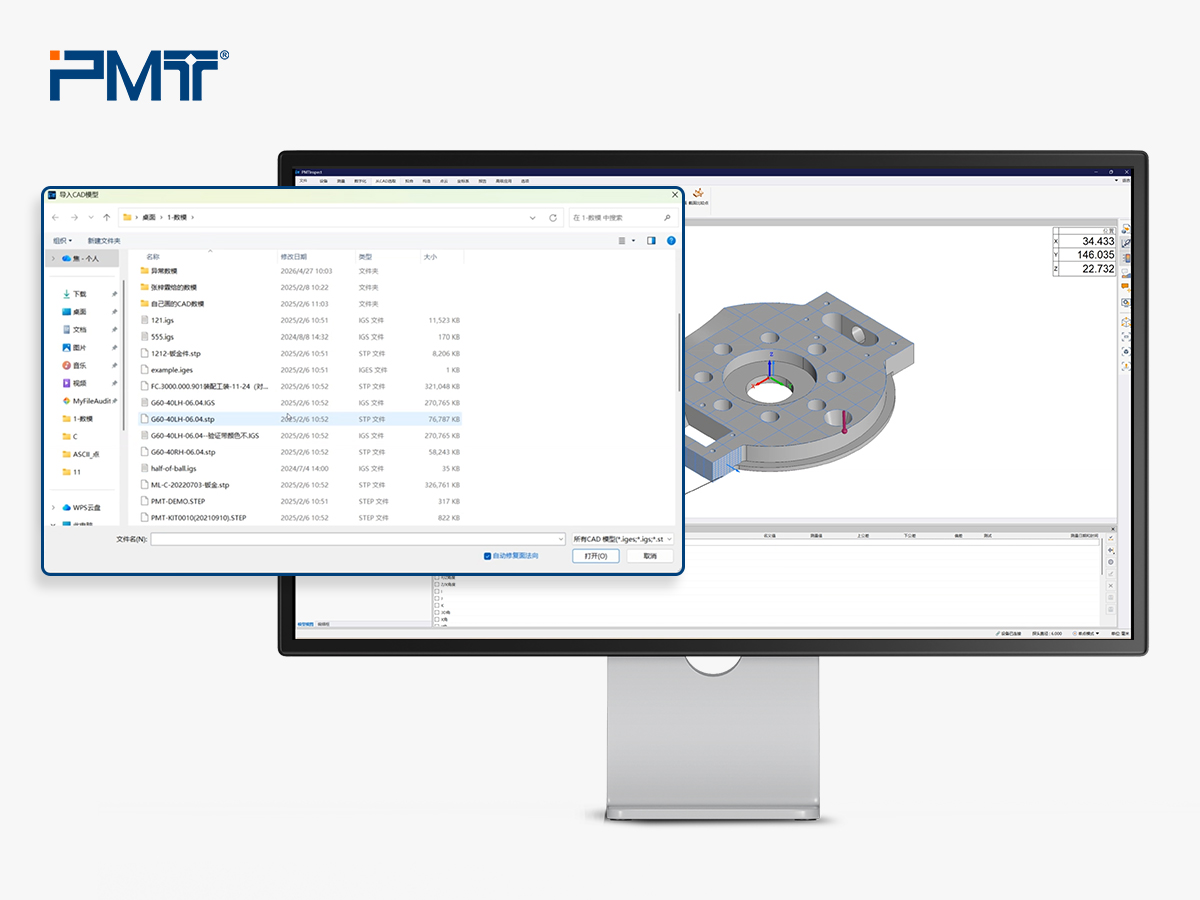

连接并激活设备操作同Step 1.1。随后点击“文件”-“导入”-“CAD数模”，在弹出的文件框底部勾选“自动修复面法向”，使用.step/.step/.iges/.igs格式数模导入；

Step2.2. 点选并探测特征

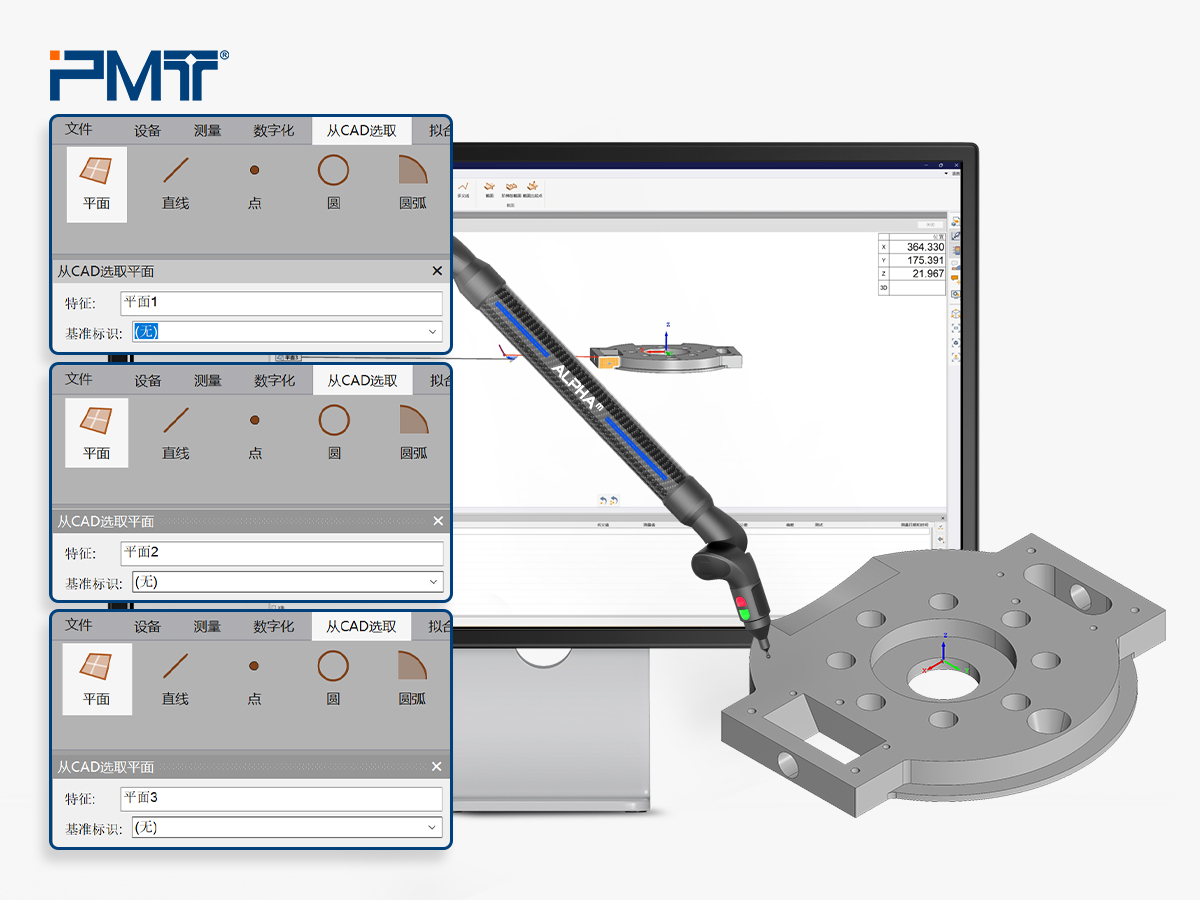

点击“从CAD选取”-“平面”，在数模上分别点选3个相互垂直的平面“平面1、平面2、平面3”。

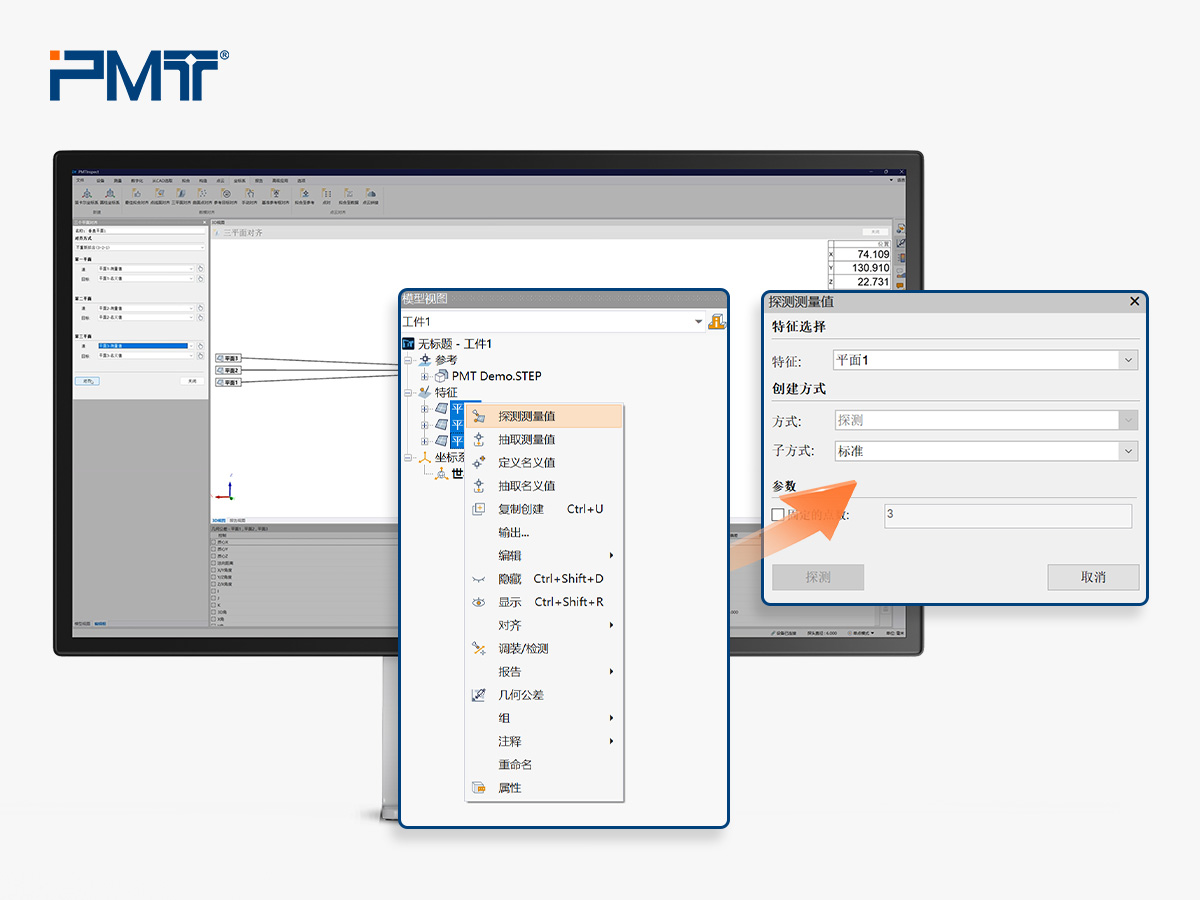

然后在“模型视图”区域选中，右击鼠标，选择“探测测量值”，分别探测这3个平面，每个平面探测的原则参考Step 1.2；

Step2.3. 对齐建系

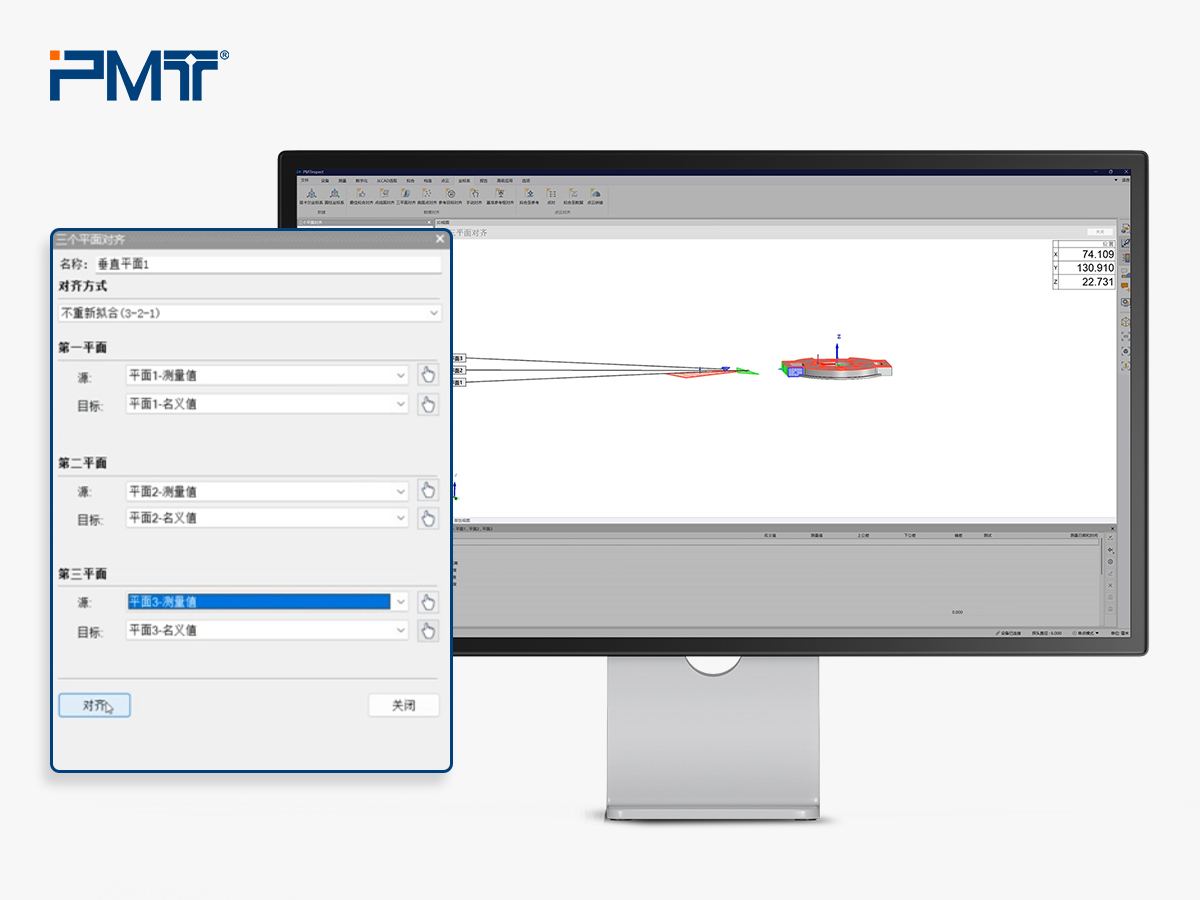

点击“坐标系”-“三平面对齐”，选择“第一平面、 第二平面、第三平面”的参数：在“源”选择测量值，在“目标”选择名义值，并点击“对齐”，便完成了坐标系的建立。

在现场应用中，相比没有数模，导入CAD数模操作更加简单，准确性也更高，还可以实现更多的高级功能。例如：GD&T自动评定、批量检测及报告自动生成等，具有更高的一致性、自动化能力与数据复用性，更适合批量化检测场景。

3.  最佳拟合对齐

原理：通过最小化所有测量点与理论模型之间的整体偏差，实现全局最优匹配。

当工件缺少规则的基准特征（平面、直线、垂直平面），或者你关心的是工件的整体轮廓偏差，而非某个特定基准的定位时，上述两种方式可能无法满足建系需求，此时，推荐使用“最佳拟合对齐”建系。

“最佳拟合”必须在有数模的情况下才能进行，使用派姆特（PMT）关节臂三坐标进行操作演示：

Step3.1. 连接并导入数模

连接设备，导入数模，操作同Step2.1；

Step3.2. 点选并探测特征

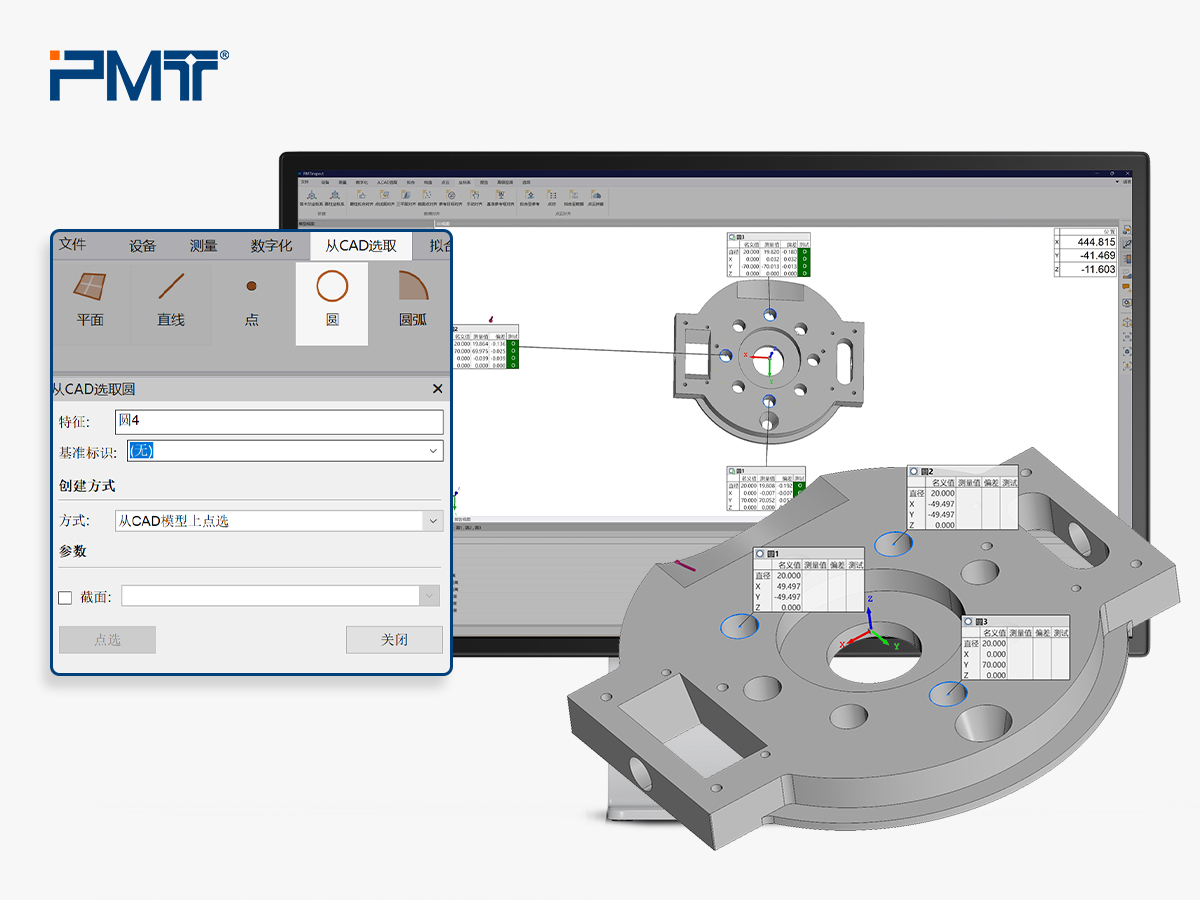

点击“从CAD选取-圆”，在CAD模型上点选“圆1、圆2、圆3”；在“模型视图”区域，选中“圆1、圆2、圆3”；

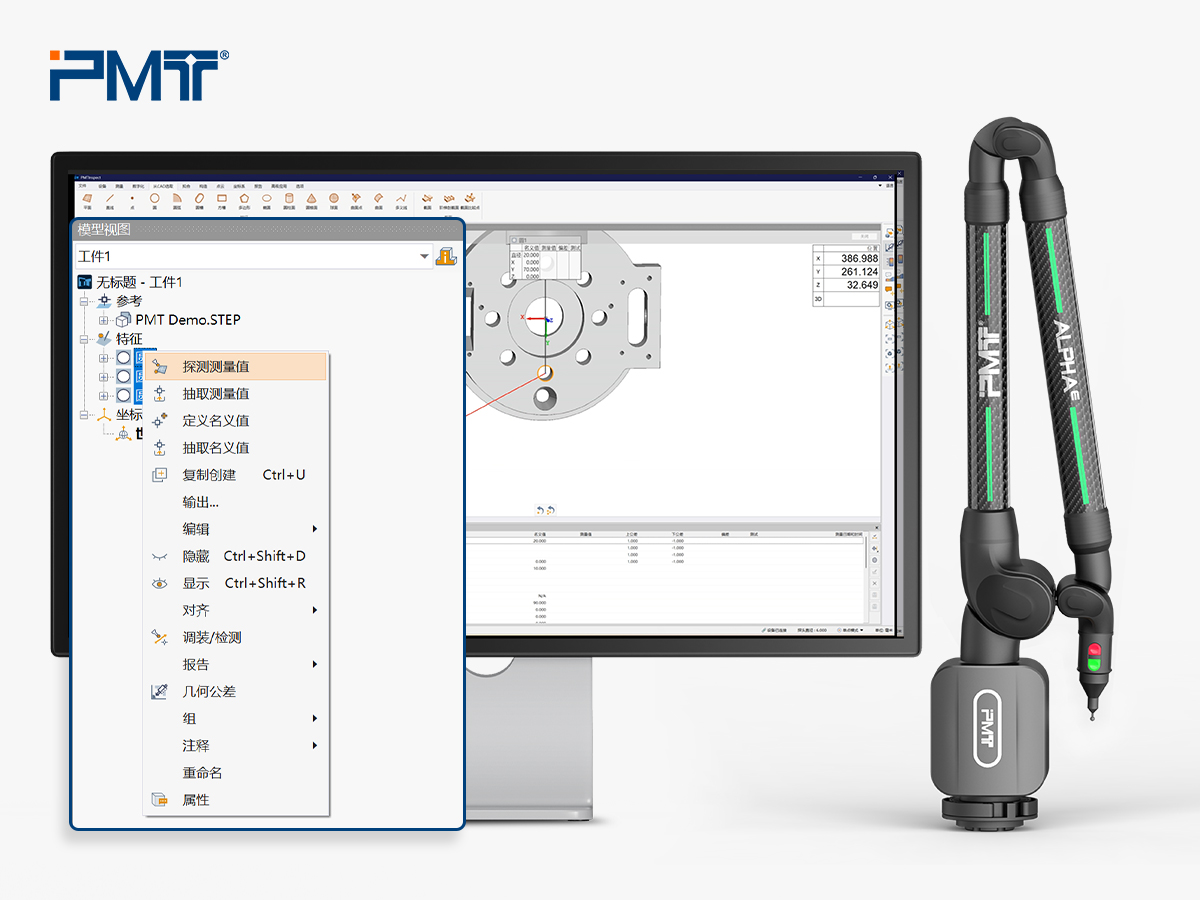

然后右击鼠标选择“探测测量值”，依次探测每个特征在工件上对应的实际位置，注意：测量圆之前，需要先约束平面；

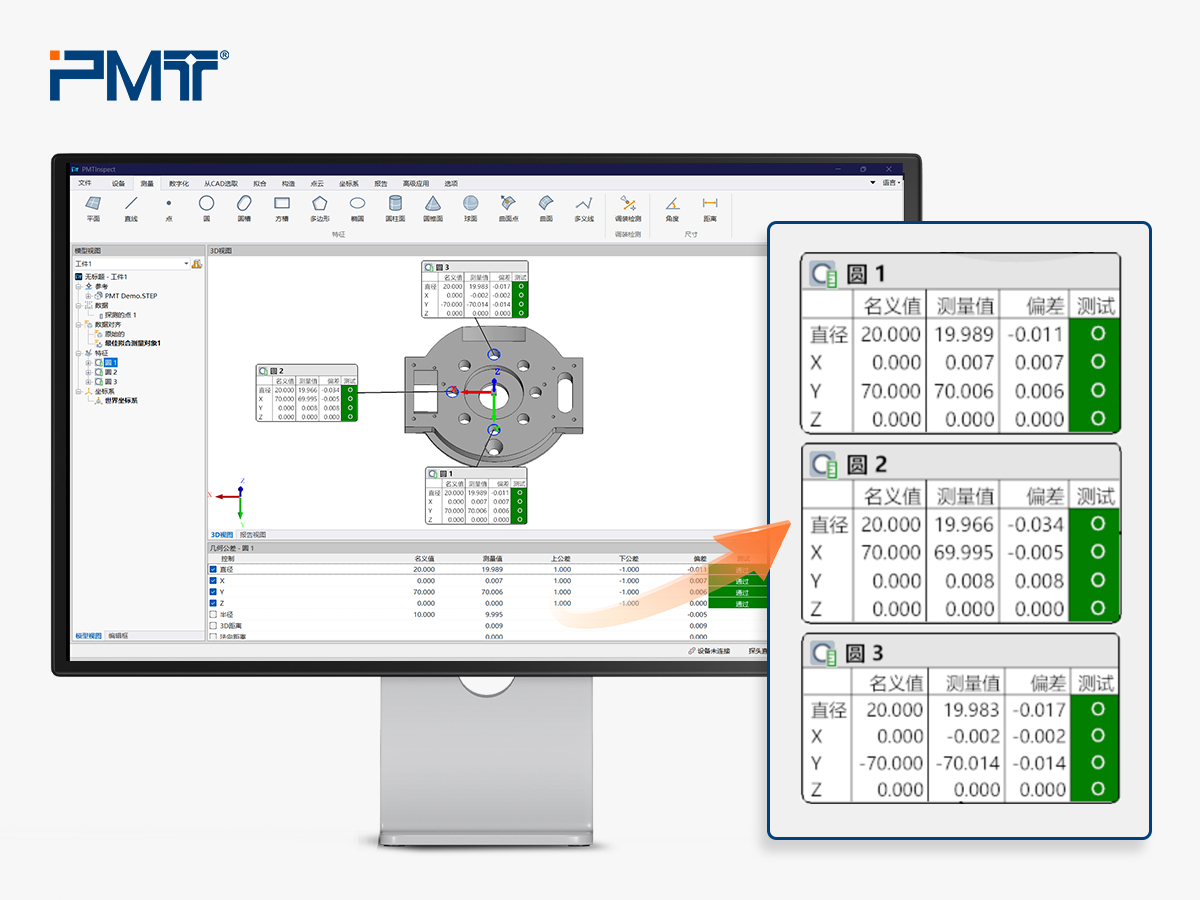

Step3.3. 对齐建系

探测完毕后，在“模型视图”区域再次选中“圆1、圆2、圆3”，点击“坐标系”-最佳拟合对齐-开始”，便完成了坐标系的建立。

三种建系方式对比：

以上建系方式并无优劣之分，派姆特（PMT）建议：根据工件的基准特征以及测量目的，选择最适合的建系方式。

三坐标建系方式问题解答

上文对常用的3种建系方式进行了基础的说明，但在实际应用中，往往会遇到各种问题。以下整理了三坐标测量时建系相关的常见问题与解答，为您快速答疑解惑。

Q1: 测量检具时，使用“点线面对齐”建系，第一次测的结果很好，重新建系后再次测量偏差很大，是什么原因？

第一，工件本身可能存在形状误差，建系时采点过少也可能导致坐标系稳定性不足。

第二，检查建系方式是否改变，一旦改变所依据的基准不同，建系逻辑随之变化，坐标系的位置与姿态就会发生偏移，最终测量结果自然各不相同。

因此严格来说，并非测量结果变了，而是坐标系变了。这也印证了经验丰富工程师常强调的原则：检测逻辑必须服从装配逻辑。

Q2: 接触式测量中，经验丰富的工程师如何判断建系方式？

• 读懂图纸是前提：分析工件结构、图纸标准的基准以及实际检测目的；
• 稳定优先：结合现场实际情况，优先选择面积大、稳定性高的特征作为主基准；
• 模拟装配逻辑：想象工件在实际装配种的定位方式，使测量坐标系与装配基准保持一致。

Q3: 同一个零件，用三平面法建系测出来合格，用最佳拟合建系测出来超差，该信哪个？

看装配逻辑。如果零件实际是靠三个平面定位，信前者；如果靠多个特征共同配合，信最佳拟合。坐标系不同，结论自然不同。

派姆特多场景测量方案总结

从“点线面”，到“三平面”，再到“最佳拟合”，建系方式不断演进的目的，其实就是让检测结果更接近工件真实状态。尤其对于复杂工件、高精度检测以及装配分析场景，仅完成建系已经不够，如何真实还原装配逻辑，正在成为新的测量要求。当然，无论采用哪种建系方式，都需要规范地输出三坐标测量报告，满足行业的审核要求，作出整体合格与否的判定。

派姆特（PMT）自研三维测量软件PMT INSPECT通过丰富的建系方案，配合派姆特全域三维测量设备，帮助用户在现场快速建立更符合实际工况的坐标系。
