派姆特SMARTSCAN手持式三维扫描仪正式发布，逆向工程与工业测量新方案

近年来，逆向工程等数字化制造管理不断发展，越来越多企业开始采用三维扫描技术。尤其是在面对复杂曲面、大尺寸工件以及现场检测任务，掌上轻巧方式亦有其特殊的优势。

基于这一行业需求，派姆特正式推出全新 PMT SMARTSCAN 手持式三维扫描仪。产品延续派姆特在工业计量领域的技术积累，采用全金属一体化机身设计，集高速扫描、高精度测量、轻量化结构及智能软件生态于一体，可灵活适应工业现场、实验室及自动化检测等多种应用环境。

无论是大型异形工件的快速扫描，复杂纹理的精细采集，还是深孔、内腔等传统设备难以完成的测量任务，PMT SMARTSCAN都能够提供更加高效、稳定的三维数据采集能力，为企业构建覆盖产品研发、质量控制、逆向工程及数字化管理的完整三维测量流程。



什么是手持式三维扫描仪

手持式三维扫描仪是一种便携式的三维激光扫描设备，通过投射蓝色激光线并采集反射光信息，可以快速获取工件表面的三维点云数据。随着近些年来逆向需求的快速增多，该设备已逐渐成为逆向工程、三维数字化应用领域不可或缺的测量工具，它在解决复杂曲面零件测量、原始图纸缺失、人工测量效率低下等现实难题时，显得十分得心应手。

本文将详细讲解PMT SMARTSCAN手持式三维扫描仪的性能优势、型号配置和典型应用场景，并对常见问题作出解答，帮助用户全面了解这款工业级手持式蓝光扫描仪。

PMT SMARTSCAN有哪些核心优势

三种激光扫描模式，扫描无盲区

对于大型工件，推荐采用多线交叉激光模式；对于精密纹路和细节检测，多线平行（精细）激光能够获得更高的数据密度；而深孔、内腔等难以接触的位置，则可切换至单线激光模式完成补充扫描。PMT SMARTSCAN全面覆盖从大型工件到深孔、窄缝的多样化测量需求。

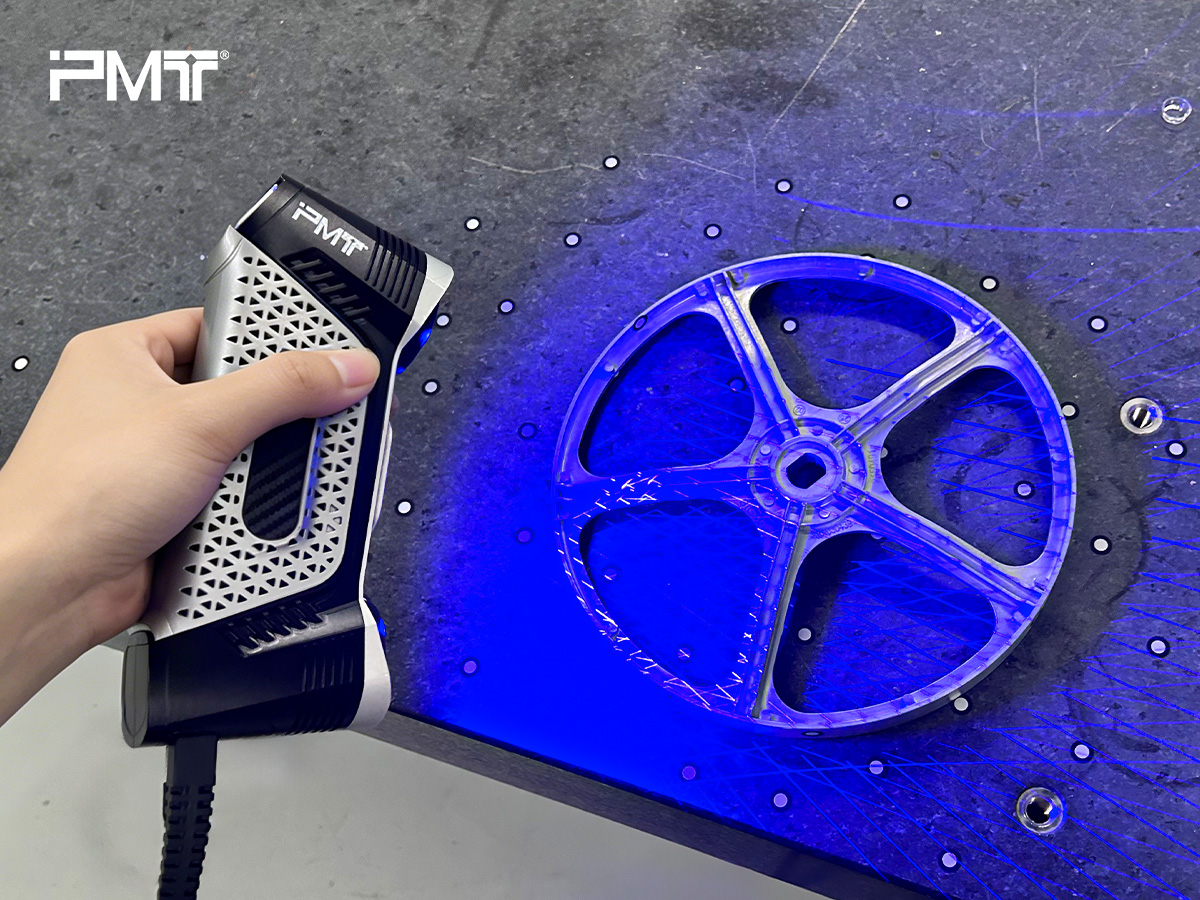

1.1. 多线交叉激光，高速扫描全域

多线交叉激光模式采点快、覆盖面广，是工业现场最常用的扫描模式。PMT SMARTSCAN采用51束交叉蓝色激光线，最高测量速率可达5,508,000次测量/秒，与CPU深度优化算法配合使用，显著提升了点云采集与软件计算的速度，实现全域高速扫描。

值得一提的是，PMT SMARTSCAN手持式三维扫描仪在此模式下的单次扫描面幅最高可达700mm×600mm，这意味着操作时无需频繁调整角度或距离进行多次测量，激光便可覆盖大片待测区域。随着扫描次数减少，最终整体的测量精度也会更加稳定。

因此，多线交叉激光模式更适合汽车零部件、模具等大型工件的测量，能够快速获取这类工件的表面数据。

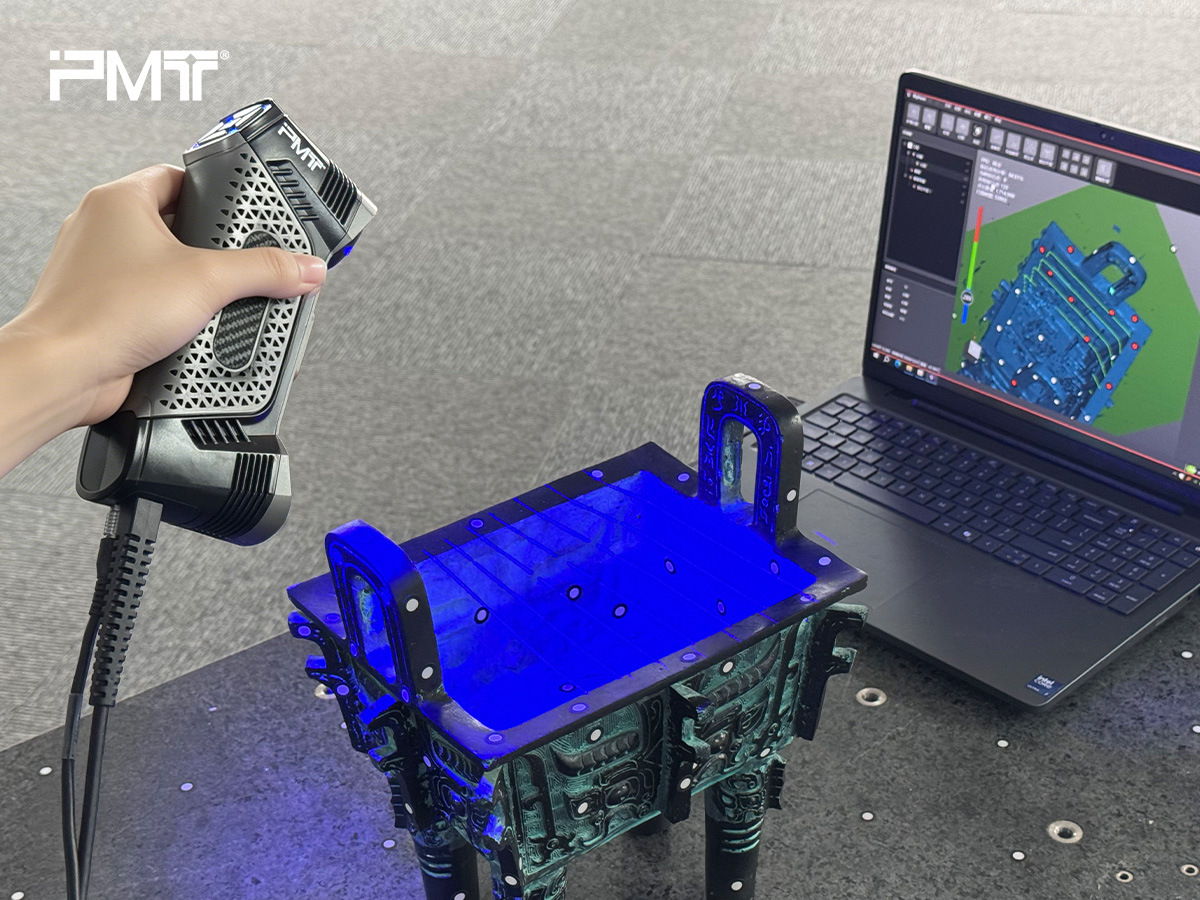

1.2. 多线平行（精细）激光，捕捉微细特征

多线平行（精细）激光则更专注于对纹路等精细特征的测量。PMT SMARTSCAN手持式三维扫描仪采用7束平行细蓝光作为扫描光源，激光能够贴合模具纹路、精密零件槽位，让多数加工瑕疵一览无遗。扫描的同时，软件通过计算，会将采集到的点云数据同步转化成细密均匀的三维数字模型，无需长时间等待，结果立即呈现于眼前。

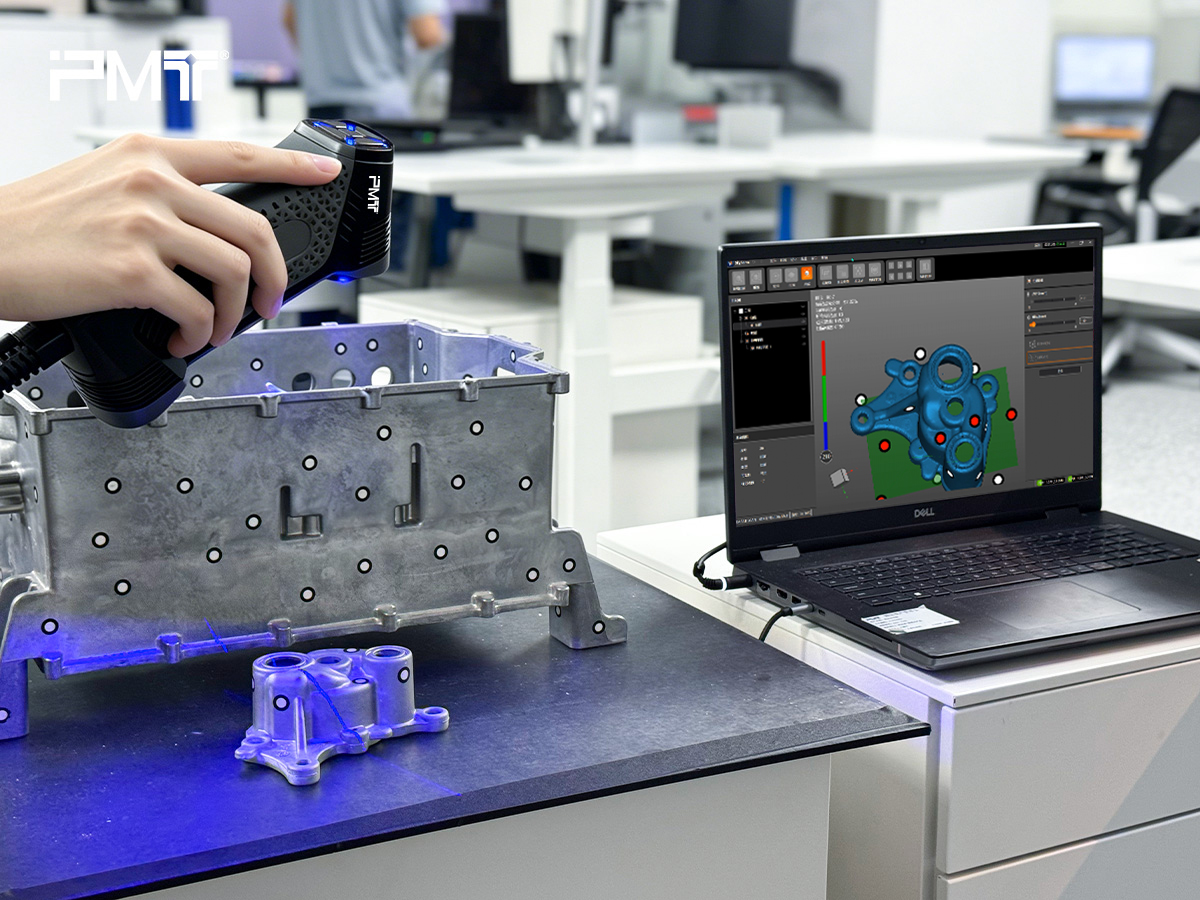

1.3. 单线专用激光，攻克深孔内腔测量难题

单束蓝色激光如同一根精细的探针，可以直达孔底与内壁，是专为深孔与内腔测量而生的一种激光模式，可深入死角灵活捕捉三维数据。

当然，PMT SMARTSCAN手持式三维扫描仪的这三种激光模式并不是完全平行的存在，很多情况下，工程师会先用多线交叉激光快速获取工件的主体数据，再针对细节或死角，切换至多线平行（精细）激光或单线专用激光模式进行补充扫描。

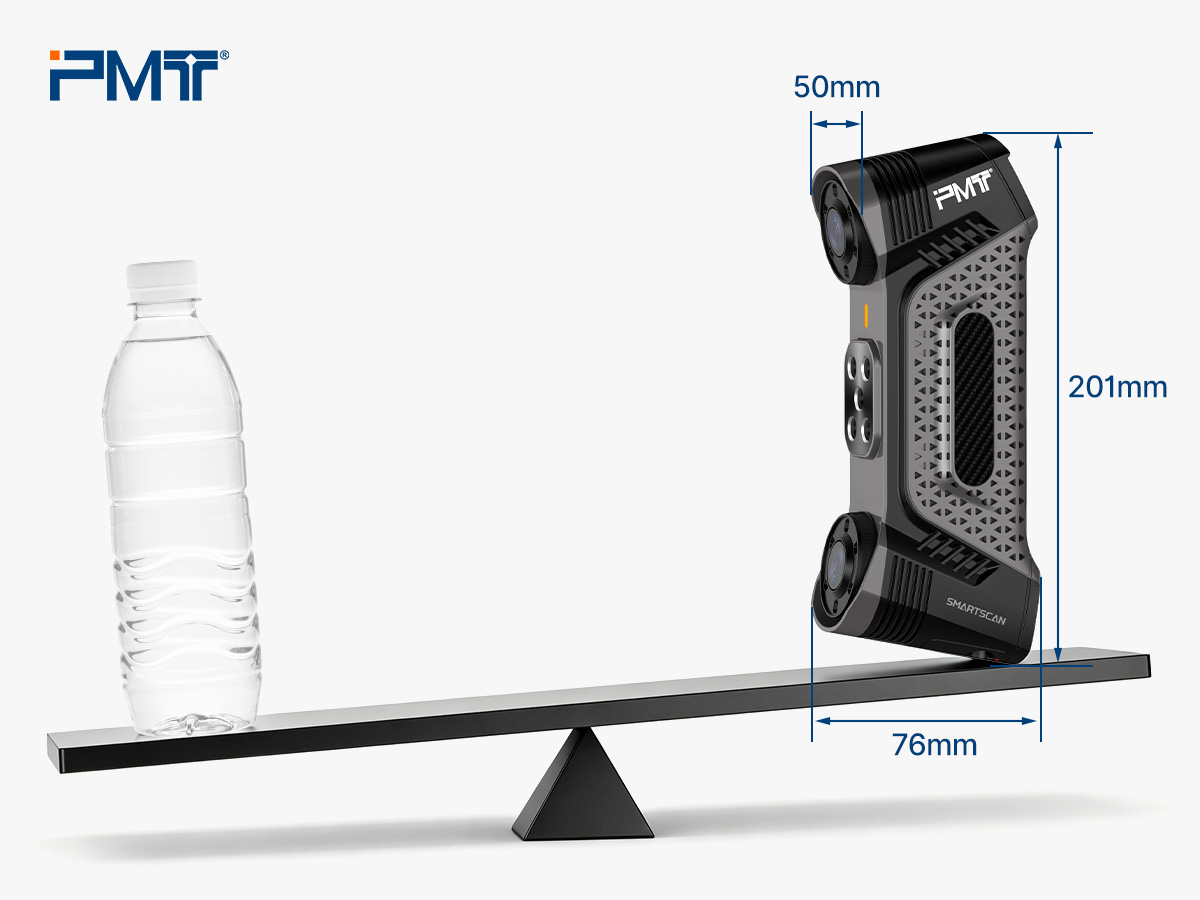

轻量化机身，持久作业无负担

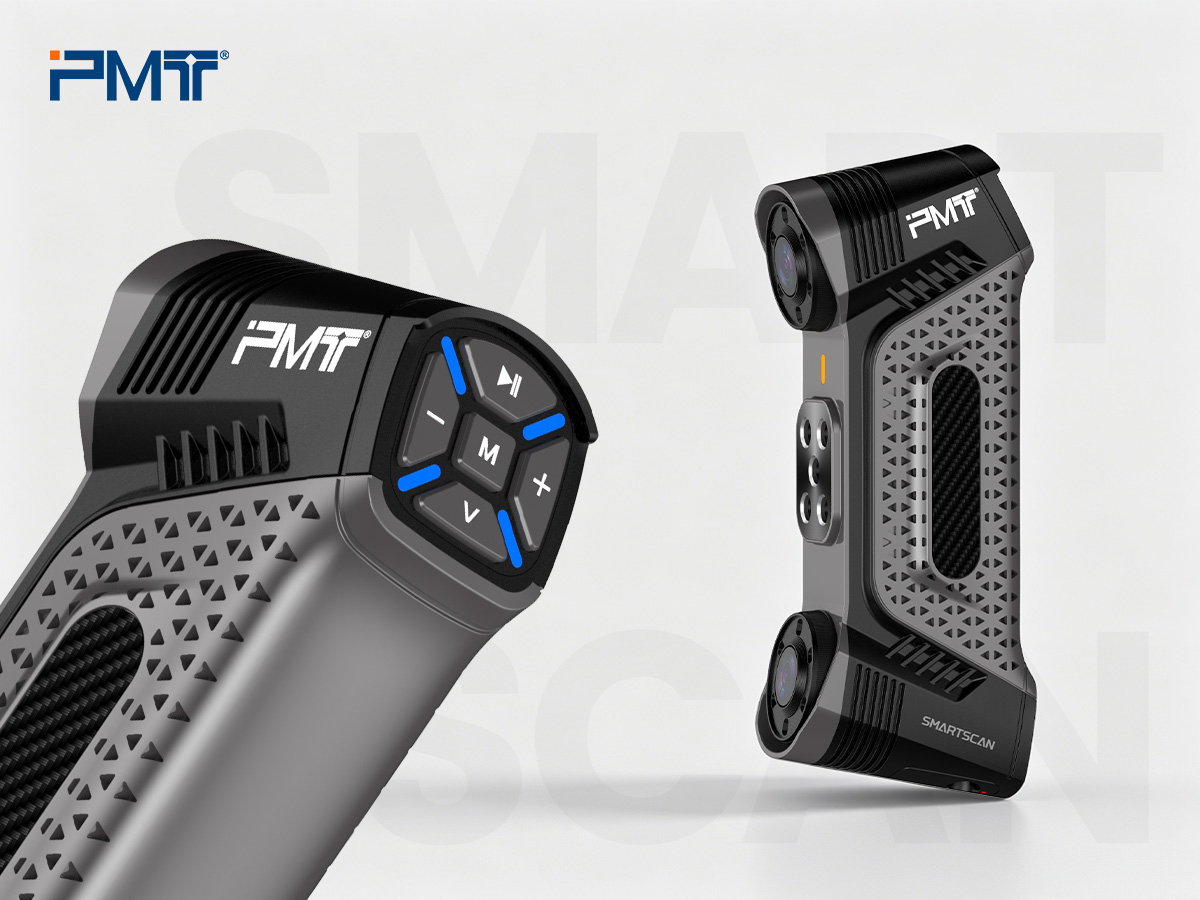

PMT SMARTSCAN长宽高尺寸为201 mm×50 mm×76 mm，小巧便携，无需安装固定，即可随时随地开启测量工作，并且整机重量只有530 g，采用了符合人体工学的握持设计，连续 1-2 小时不间断扫描依旧轻松省力，户外巡检、车间现场检测、外业逆向建模都能从容适配。

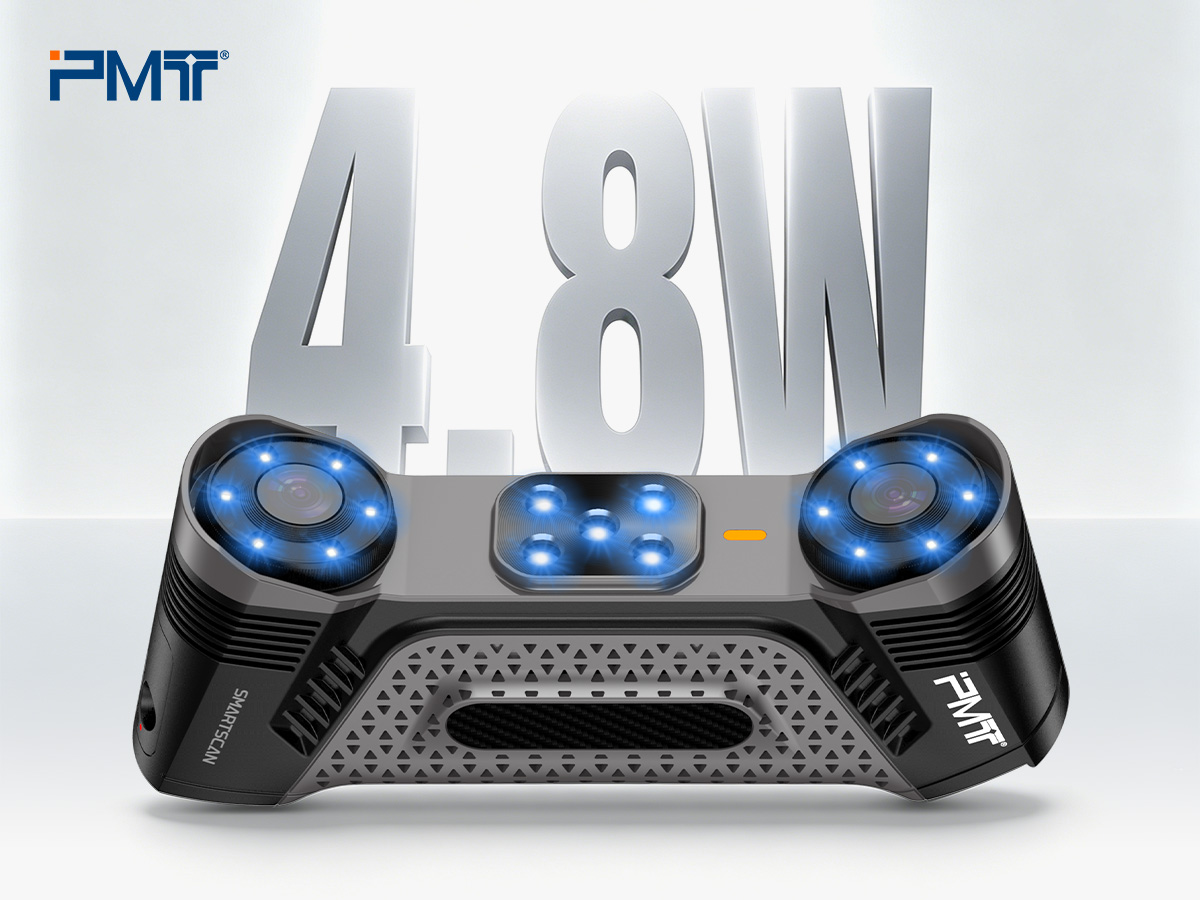

超低功耗，稳定耐用

针对工业现场连续扫描容易发热、精度漂移的问题，SMARTSCAN 将整机功耗控制至4.8W。超低的功耗减少了设备运行过程中的发热量，规避了因发热导致的数据偏移，确保在连续作业过程中，也能保证测量结果的精度和长期稳定性。

自研软件，简化工作流程

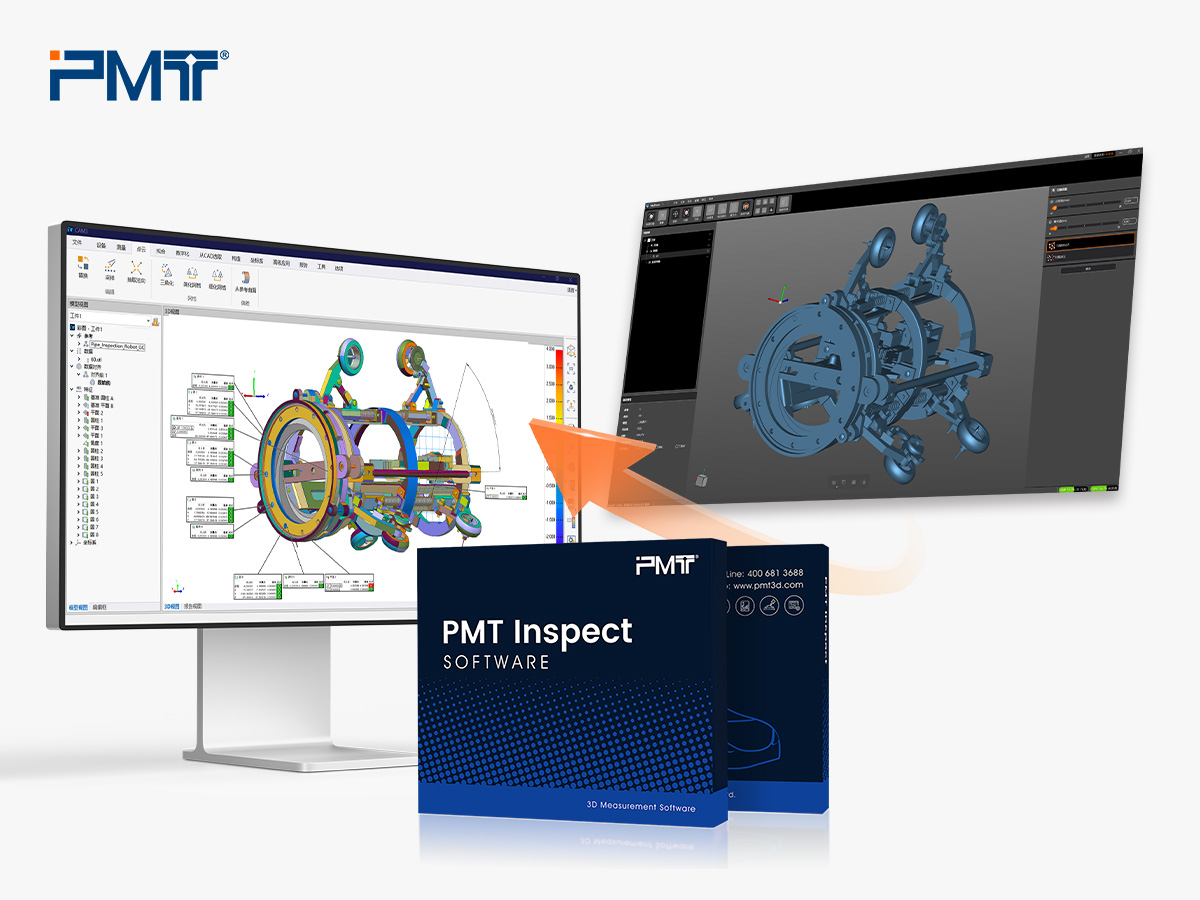

为了能够与PMT SMARTSCAN手持式三维扫描仪深度协同，派姆特(PMT)自主研发SkyForm三维软件，集成了数据采集与实时展示功能，在扫描时，软件能够自动进行实时渲染、智能网格优化、自动降噪及点云优化一系列操作，测量人员无需频繁切换至电脑端，即可完成数据预览与初步处理。数据处理完成后，可直接导入PMT INSPECT三维测量软件中，直接与原始的CAD数模进行比对，自动计算扫描数据与理论数据的偏差。

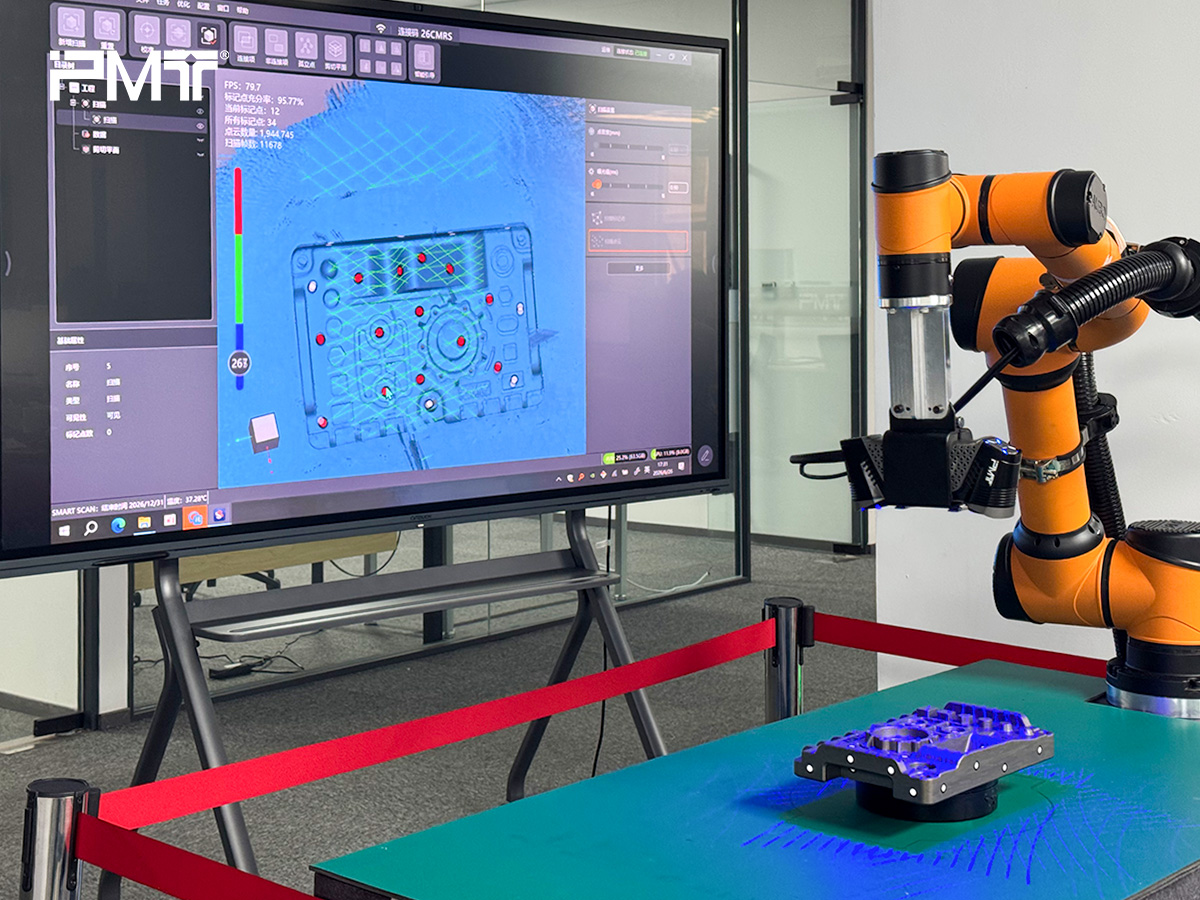

数据互通，支持智能协同

PMT SMARTSCAN还可以与摄影测量系统、工业机器人等设备搭配使用，方便企业接入自动化产线。无论是单件检测还是批量自动化质检，都能根据实际需求灵活组合，逐步搭建起更智能的三维测量体系。

PMT SMARTSCAN手持式三维扫描仪型号概览

在了解PMT SMARTSCAN的核心优势后，你可能会好奇，它的精度真的能满足实际测量需求吗？事实上，这款手持式三维扫描仪提供了P、M、E三种精度等级的型号，分别适用于不同领域，这样既方便用户根据自身精度要求，找到最匹配的产品方案，也能避免因选型配置过高，造成企业成本的浪费。

PMT SMARTSCAN 广泛适用于航空航天、汽车制造、文创科研等行业，虽然根据精度等级划分成P、M、E三种规格，在不同领域各有侧重，但质量控制、逆向工程与数字化存档，始终是每个领域中通用且最具代表性的应用方向。

PMT SMARTSCAN典型应用

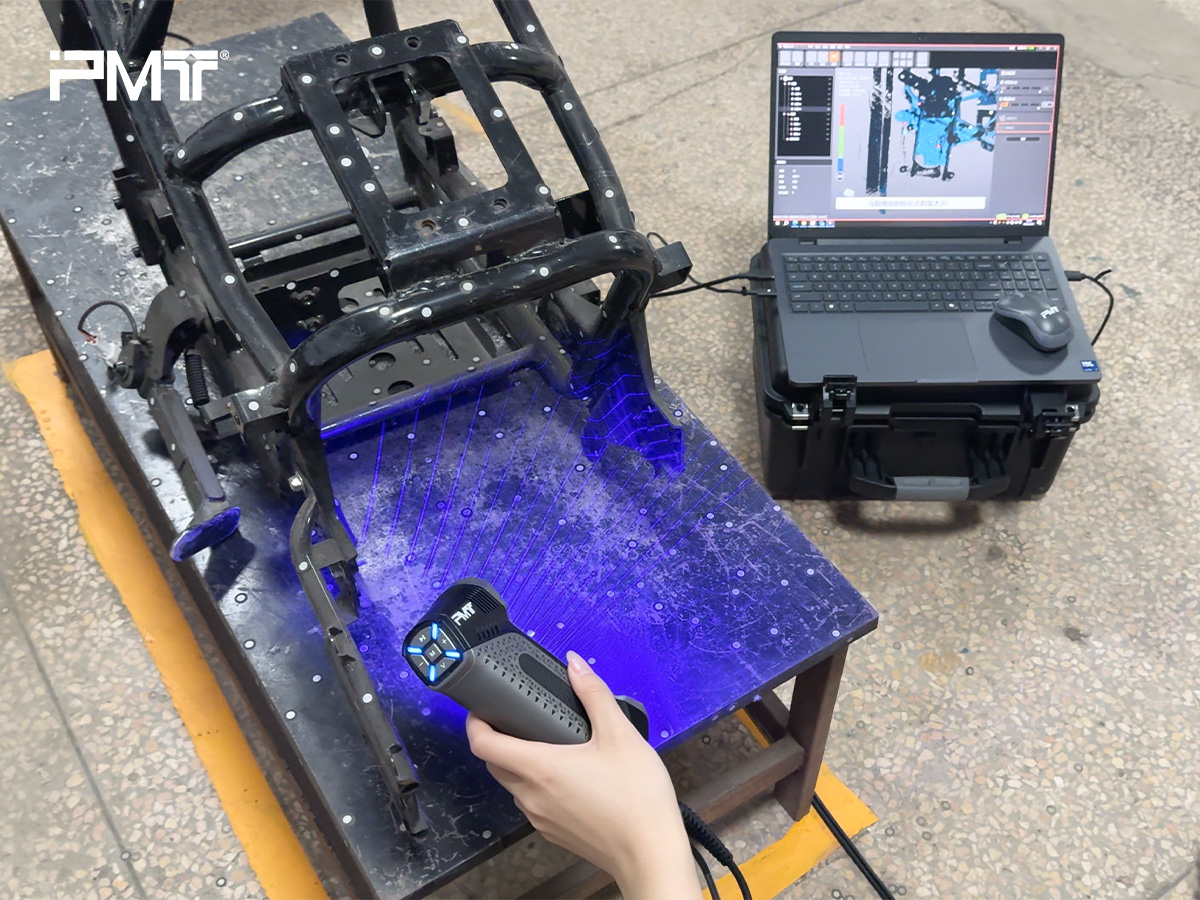

质量控制

在产品的质量管控环节，一般会遇到检测效率低、人工测量不准或复杂曲面尺寸难以完整获取的情形。使用PMT SMARTSCAN凭借大幅面和高速扫描的特点，可迅速采集大面积点云数据，并对工件的平面度、圆度、位置度等形位公差数据进行快速采集，减少了逐点测量的时间。扫描完成后，PMT INSPECT软件可自动将点云数据与原始CAD模型进行比对，快速识别偏差区域。此外，该设备还能够对使用后的零部件进行周期性扫描，通过数据对比分析尺寸变化及磨损程度，用于设备维护与寿命预测。

由此可见，PMT SMARTSCAN手持式蓝光扫描仪让质量控制不仅限于生产线，而是可以贯穿至售后环节，实现产品全生命周期的一致性管控。

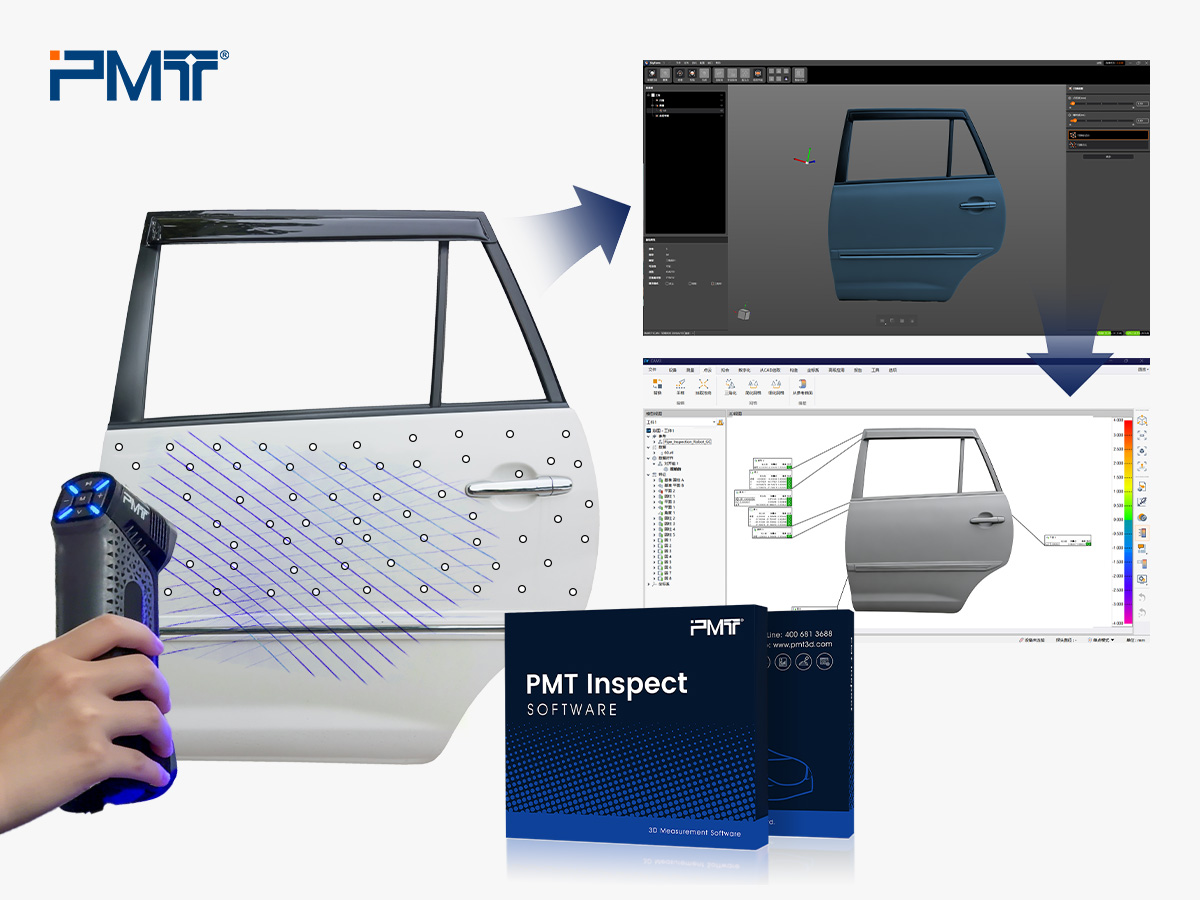

逆向工程

如果需要检测的是图纸残缺或设计信息不足的老零件、复杂工件，此时用传统方法做逆向建模往往费时费力且效果不佳，而PMT SMARTSCAN手持式蓝光扫描仪的多线交叉激光、多线平行（精细）激光与单线专用激光三种模式，能够精准捕捉工件的整体轮廓以及细微特征和深孔、内腔等测量死角的点云数据，并在PMT INSPECT软件上迅速给出工件完整的三维数模用于逆向分析，对加快产品更新、缩短研发周期有明显的促进意义。

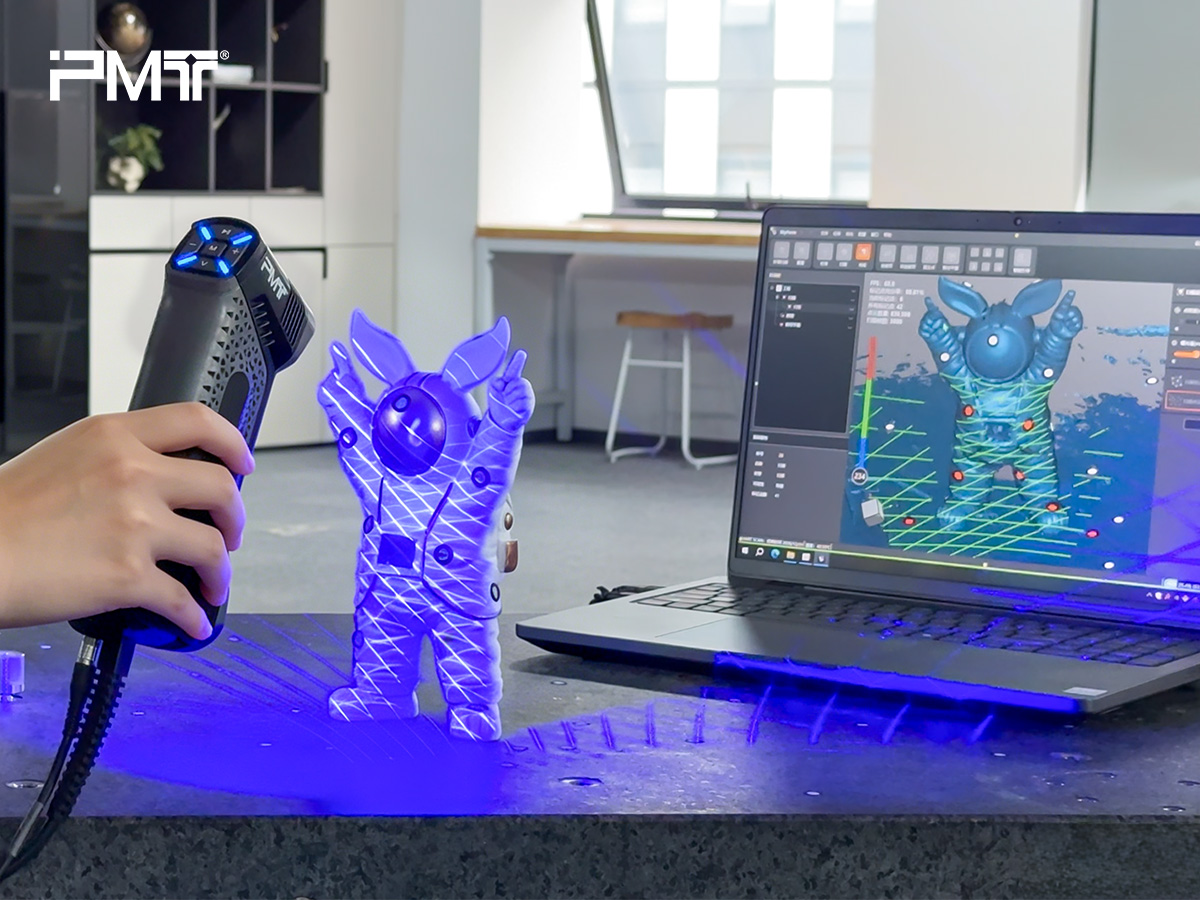

数字化应用

对文物或展品做数字化处理或三维展示一类的工作时，所用设备要能避免接触、损坏实物，同时还需要完整地获得表面的细节信息。PMT SMARTCAN恰好可以做到这一点，它轻便的手持式构造,使得其可以灵活靠近各种物品进行精细化扫描，获取三维数据，让文物或展品能够以数字化的形式永久保存。

PMT SMARTSCAN手持式三维扫描仪常见问题

1. PMT SMARTSCAN手持式三维扫描仪对工作环境有什么要求？

PMT SMARTSCAN建议工作温度在-10 ℃至40 ℃之间，湿度（非冷凝）可接受10%RH～90%RH的变化，对户外、普通车间及某些高低温场合都具有适用性。它所采用的是Class II等级（对人眼无害）的蓝光激光源，在车间亮光或日晒条件下也能正常地进行扫描，不必为了保证精度专门设立暗室或做遮光处理。

2. PMT SMARTSCAN手持式三维扫描仪对电脑配置有什么要求？

PMT SMARTSCAN手持式三维扫描仪需要实时处理大量点云数据，因此计算机的处理器、显卡以及内存配置都不能太低，否则会影响扫描或后续处理点云数据的效率。使用PMT SMARTSCAN时，为保证软件的运行效率和数据处理性能，电脑建议使用 Windows 10 及以上版本的 64 位操作系统，搭载 NVIDIA RTX 4060 或以上级别独立显卡（显存≥8GB），配置 Intel Core i7-13700H 或更高性能处理器，并配备不少于 64GB 的系统内存。

3. PMT SMARTSCAN手持三维扫描仪工作距离是多少？

PMT SMARTSCAN 手持式三维扫描仪的工作距离为 200～500 mm，其中最佳扫描距离（基准距）为 300 mm。 在该基准距离下，扫描仪能够获得更稳定的数据采集效果和更高的测量精度。实际使用过程中，操作人员可根据工件尺寸、特征复杂度和现场条件，在 200～500 mm 的工作距离范围内灵活进行扫描。

4. PMT SMARTSCAN手持三维扫描仪操作复杂吗？

PMT SMARTSCAN手持三维扫描仪采用人性化的操作界面和智能化扫描流程，整体上手难度较低。通常情况下，操作人员经过约2小时的基础培训，即可掌握设备操作规范、扫描流程以及基础数据处理方法，并能够独立完成常规扫描任务。

对于具备测量、检测或三维扫描经验的用户，上手速度还会更快。因此，无论是制造企业的质量检测人员，还是产品研发工程师，都能够在较短时间内熟练使用 PMT SMARTSCAN开展三维数据采集工作。

5. PMT SMARTSCAN手持三维扫描仪适用怎样的检测场景？

PMT SMARTSCAN手持三维扫描仪适用于对便携性、检测效率和复杂曲面测量有较高要求的场景。其无需固定工装，可直接在现场快速获取高精度三维数据。

典型检测场景包括：

• 大型或难以移动的工件检测，如：风电叶片、水轮机、工程机械结构件、船舶分段、飞机蒙皮等。
• 复杂曲面与自由曲面检测，如：铸件毛坯、模具、汽车内饰、涡轮叶片、人体工程学产品（座椅、头盔）。
• 钣金件及冲压件检测，如：汽车覆盖件、家电外壳。
• 逆向工程前的快速测绘，当需要检测的是“无图纸件”或“修后件”时，先扫描获取三维模型，再与原始设计或修复区域进行比对。
• 现场/在线检测，如：焊接变形检测、维修后的形状复核、管道法兰平面度测量。
• 大型装配体的局部干涉与间隙检测，如：驾驶室与底盘间隙、管路与结构件的最小距离。凭借高效、灵活的特点，PMT SMARTSCAN能满足制造、维修和产品开发等多种三维检测需求。

PMT SMARTSCAN 凭借高效、灵活的特点，能够满足制造、维修和产品开发等多种三维检测需求。

为什么选择PMT SMARTSCAN手持式三维扫描仪

作为派姆特（PMT）的最新力作，PMT SMARTSCAN手持式三维扫描仪继承了品牌在精密测量领域的深厚技术底蕴。集轻量化机身、高速扫描性能、多模式激光配置与智能软件生态于一体，真正做到“一物一测，一数一形”。无论您是进行企业质量管控升级还是面向科研教学与文创数字化，SMARTSCAN都能以更低的使用门槛、更高的精度与效率，提供稳定可靠的三维激光扫描方案。同时，它可与派姆特关节臂测量机、三坐标测量仪及PMT INSPECT三维测量软件无缝协同，软硬结合构建起更广的一站式测量生态。

如果您的应用涉及大型工件检测、逆向工程、复杂曲面测量或工业数字化建模，可以根据工件尺寸、测量精度要求以及现场环境选择不同配置的SMARTSCAN系列产品。派姆特可提供产品演示、应用测试及行业解决方案支持，帮助企业建立更加高效、稳定的三维测量流程。
