三坐标测量仪检测机器人平衡缸：高精度形位公差方案

三坐标测量仪在工业机器人零部件检测中，需同时满足尺寸精度与形位公差的高要求。以推力型机器人平衡缸为例，如果在生产过程中，缸体出现内孔同轴度偏差、圆柱度超差等形位公差偏差过大的问题，可能导致装配返工和产线停工，从而导致企业交货质量和时间不达预期。

重庆特力普尔公司就曾在批量生产的过程中受困于检测效率低、数据难以统一管理等问题，最终通过引进派姆特（PMT）桥式三坐标测量仪得以解决。本篇文章便将从平衡缸的检测难点出发，重点分析三坐标测量仪如何在关键尺寸与形位公差的自动化检测中搭建高效的质量控制流程。

合作背景：为什么选择派姆特三坐标测量仪

三坐标测量仪正逐渐成为企业质量控制的核心设备之一，重庆特力普尔公司为了解决零部件的精度与效率问题，选择与国内自主测量品牌派姆特合作，让我们结合本次需求具体展开聊聊。

特力普尔是一家专注于汽车冲压模具和工业机器人研发制造的企业，产品已覆盖国内60%的主流新能源车企，业绩连续5年复合增长率超过40%。但随着供货体量不断加大，该企业之前使用的测高仪、卡尺等量具，无论从测量的精度和效率，还是从对数据的统一管理来说，都已无法满足现代化的质量控制标准。

该企业虽有意更新测量设备，却因对高精度三坐标测量仪存在“进口、价格昂贵”的固有印象，迟迟未能推进采购。直到接触了派姆特PRIME桥式三坐标测量仪，经过严密的技术沟通与样件检测，确认其测量精度能够满足生产需求，并且性价比与服务优势尤为突出，最终决定敲定采购，作为品质管控的核心检测设备。

三坐标测量仪选型：桥式三坐标怎么选

在明确了使用派姆特三坐标测量仪可以解决机器人平衡缸检测需求后，接下来的关键便是：三坐标测量仪的型号那么多，到底怎么选？

先分析待测特征，再定设备型号

派姆特三坐标测量仪有桥式、龙门、车间型三种类型可供选择，龙门三坐标适用于大型工件的测量，车间型三坐标通常被置于车间现场使用。推力型机器人平衡缸属于中小型的高精度零部件，并且企业通常会为其配置专门的计量室，因此，选用桥式三坐标测量仪进行测量是比较合适的。

桥式三坐标测量仪对比

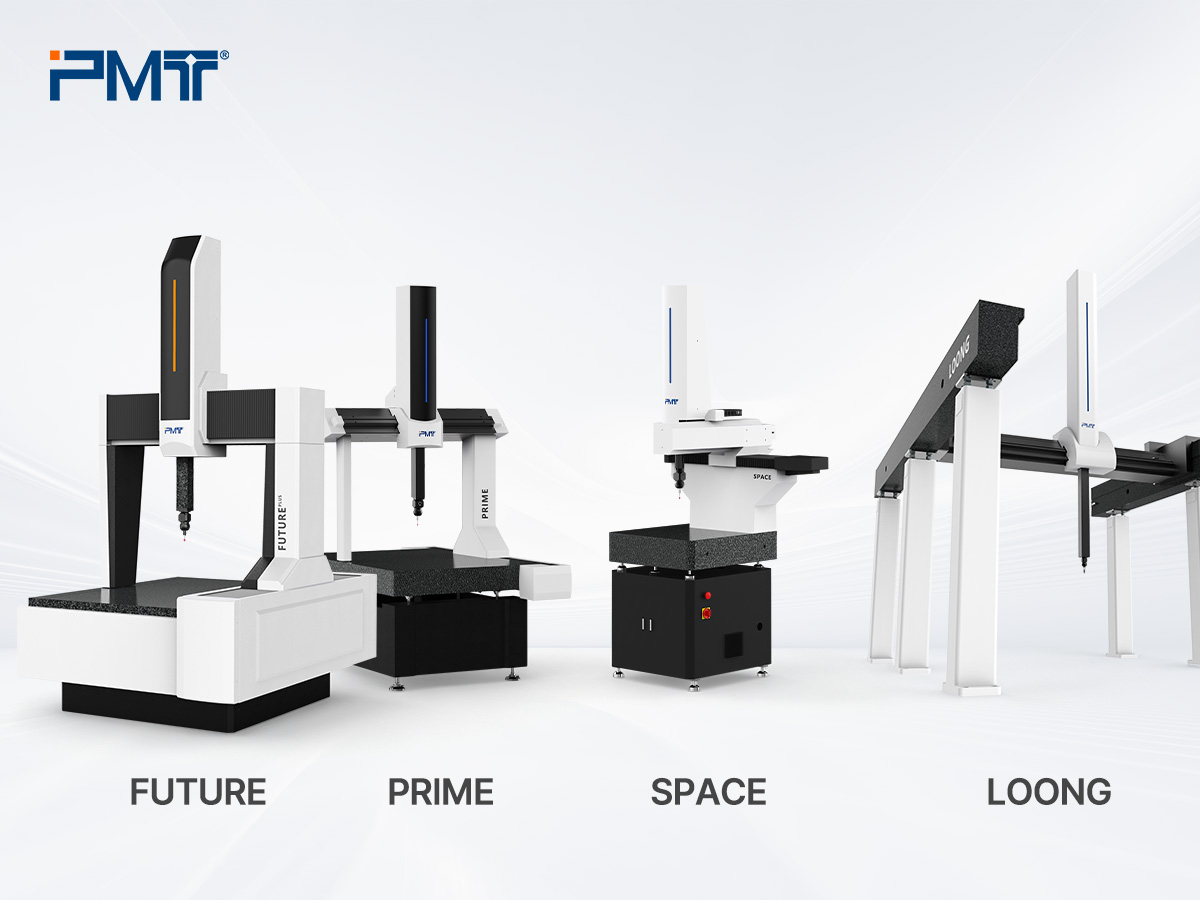

派姆特（PMT）的桥式三坐标测量仪有FUTURE和PRIME两大系列可选：

这两大三坐标测量仪系列都兼具高精度、高稳定性的优势，批量化检测时，测量结果一致性高，为微小公差提供了可靠保障。

适合中小型精密零件的高性价比三坐标测量仪

PRIME桥式三坐标测量仪精度达2.8 µm，能够完全满足机器人平衡缸尺寸与形位公差的精度需求，等边三角形横梁的设计结构，在保证稳定性的同时，也提升了检测速度，综合来看，在实用性与成本之间达到了最优平衡，是检测机器人平衡缸最为理想的选择。特力普尔公司在经过详尽对比后，最终选择该设备，并已于2026年6月正式投入使用。

PRIME三坐标测量仪检测方案：批量检测怎么做

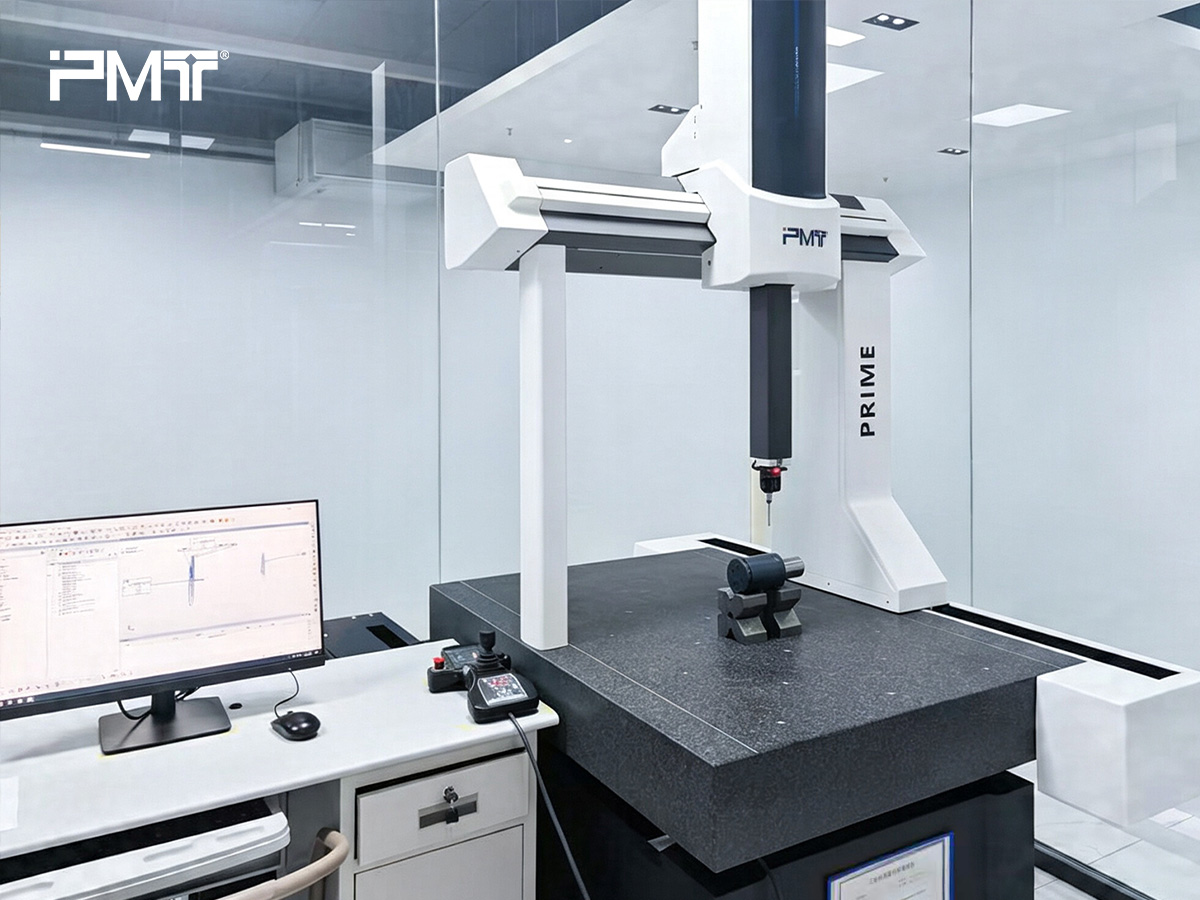

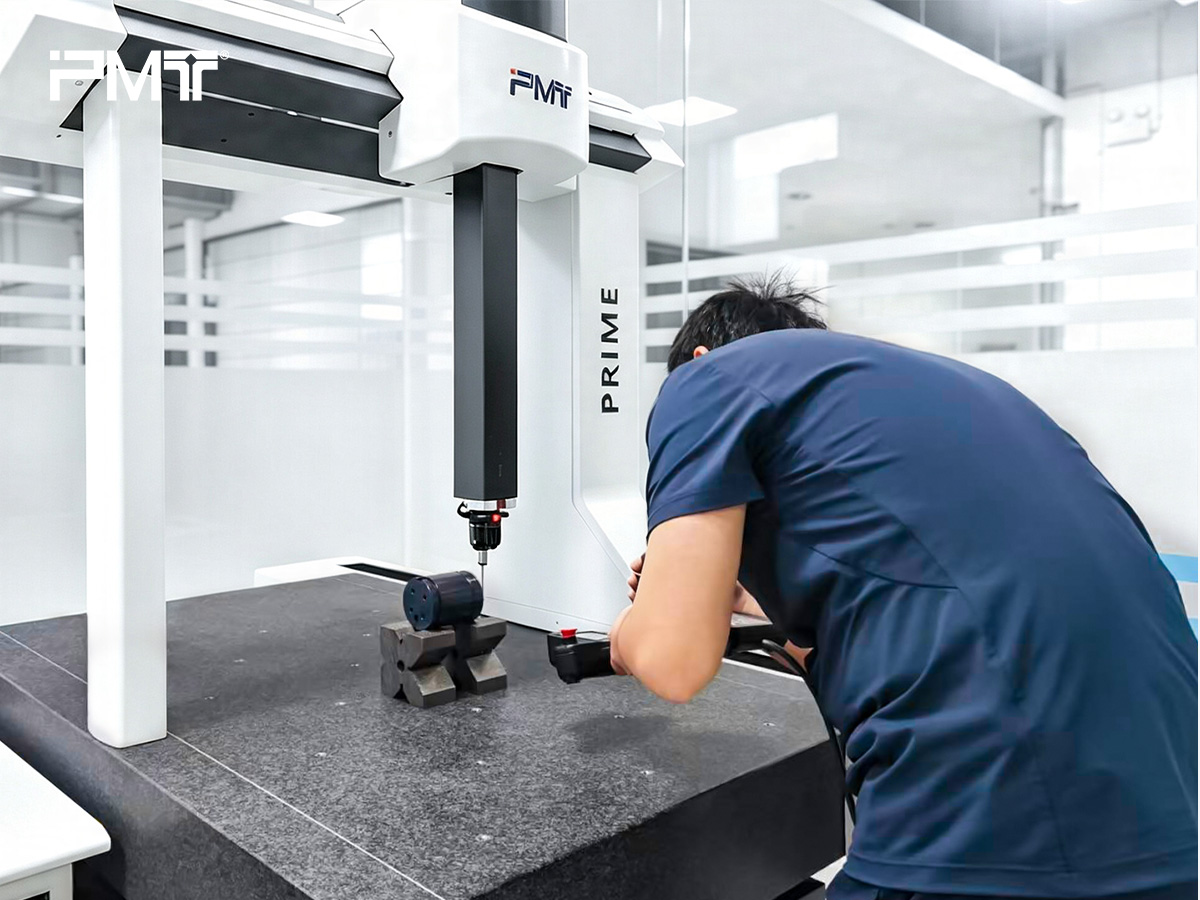

在实际使用过程中，特力普尔在具体配置上为PRIME桥式三坐标配备了UCC T3控制器、PMT AMH20 Kit自动测座组合、PMT INSPECT三维测量软件，硬件与软件协同工作，通过编制三坐标全自动测量程序，实现推力型机器人平衡缸批量化检测。

为了确保测量结果的准确性和一致性，需要对测前、测中、测后的关键步骤进行严格把控：

确立测量基准，从源头保障测量精度

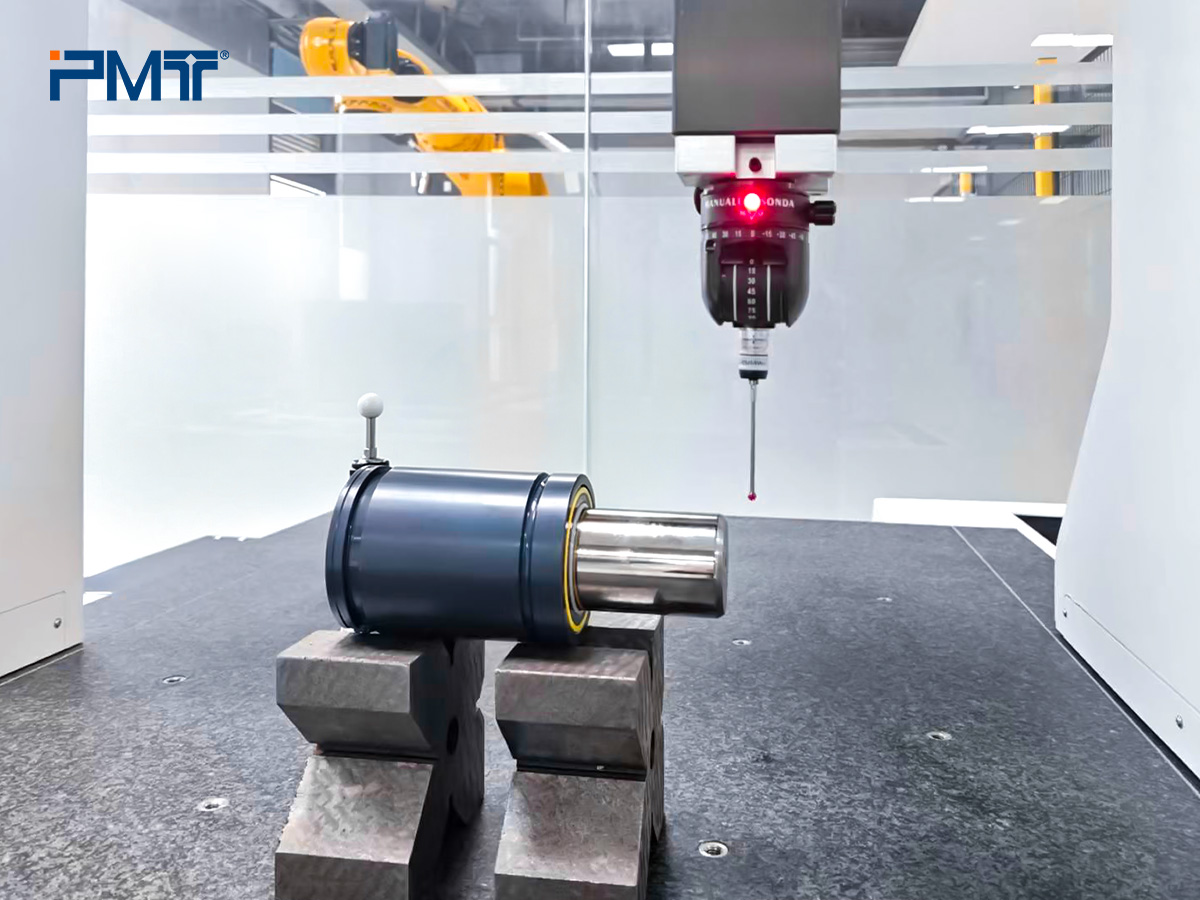

正式使用三坐标测量前，需严格保证20±2℃恒温无振动的环境，规范清洁、校准测针，并且装夹工件，将工件轴线与三坐标测量仪轴线大致找平，确保装夹无松动。为后续精密测量奠定可靠基础。

精准捕捉尺寸及形位公差

推力型机器人平衡缸的测量难点在于：具有大长径比、多档深孔及严苛的同轴度要求。在使用三坐标测量仪进行深孔测量时，极易引入测杆弯曲造成的误差，且多孔同轴度评价易受局部孔段偏差影响，导致误判。因此在测量时，需要重点关注以下2点：

1. 深孔分层抗扰策略

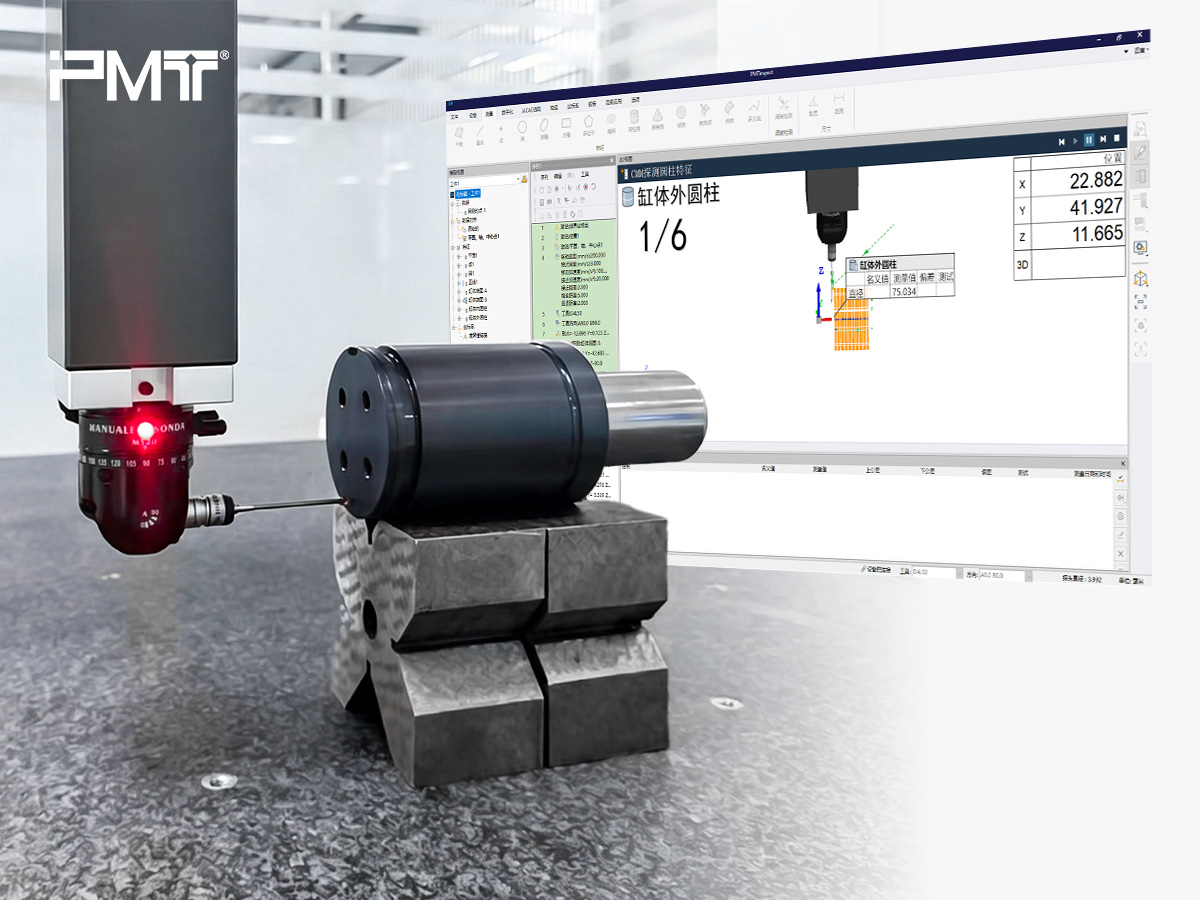

使用三坐标进行深孔探测时，应对深孔区域增加采样截面数（每层不少于4点），利用多次测量消除偶然误差。合理设置测针回退距离与逼近速度，在保证效率的同时规避深腔碰撞风险。

2. 形位公差精准提取

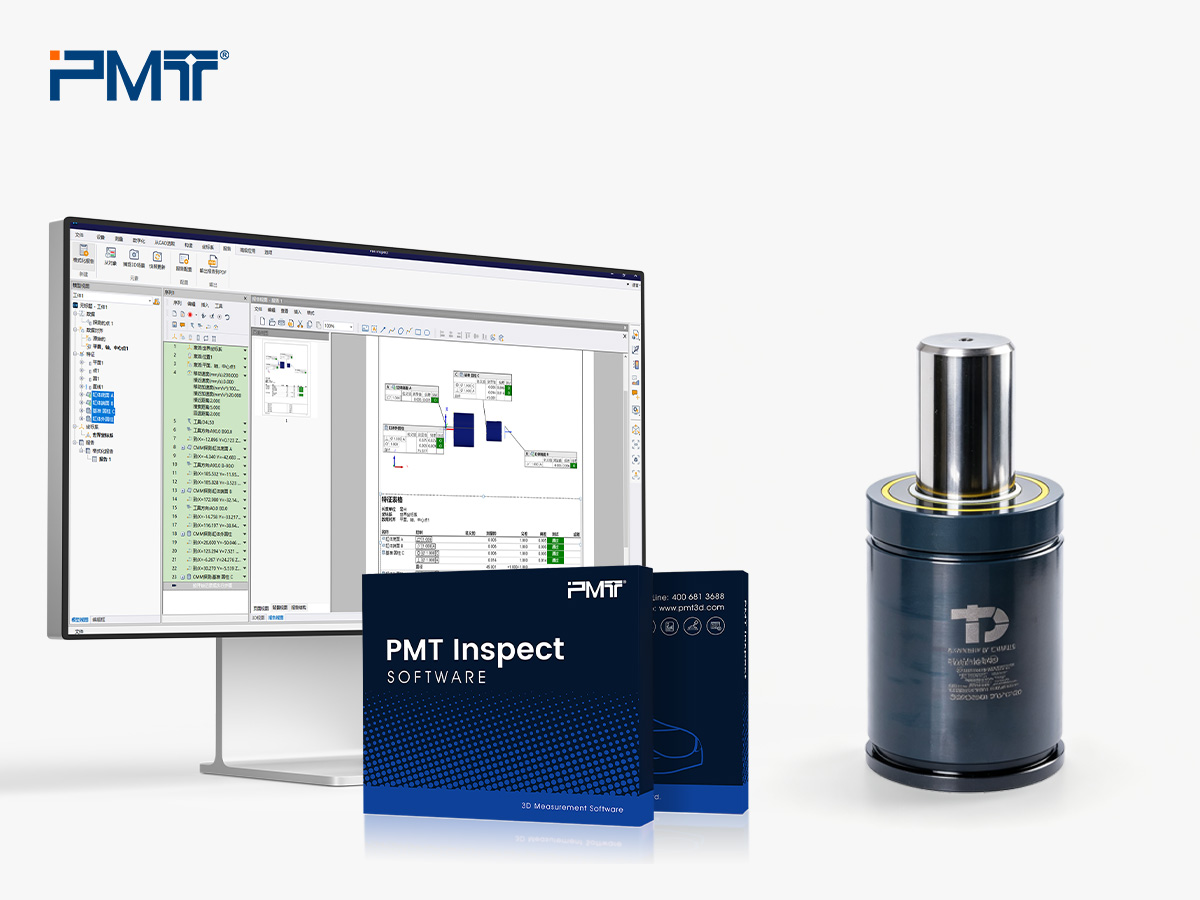

在利用三坐标测量仪执行圆柱度和同轴度评价时，必须严格遵循图纸定义的拟合算法（如最小二乘法或最小区域法）。同轴度检测建议基于公共基准轴线进行多点综合评价，避免单段孔截面的孤立判断。

自动测量，提高测量结果的一致性

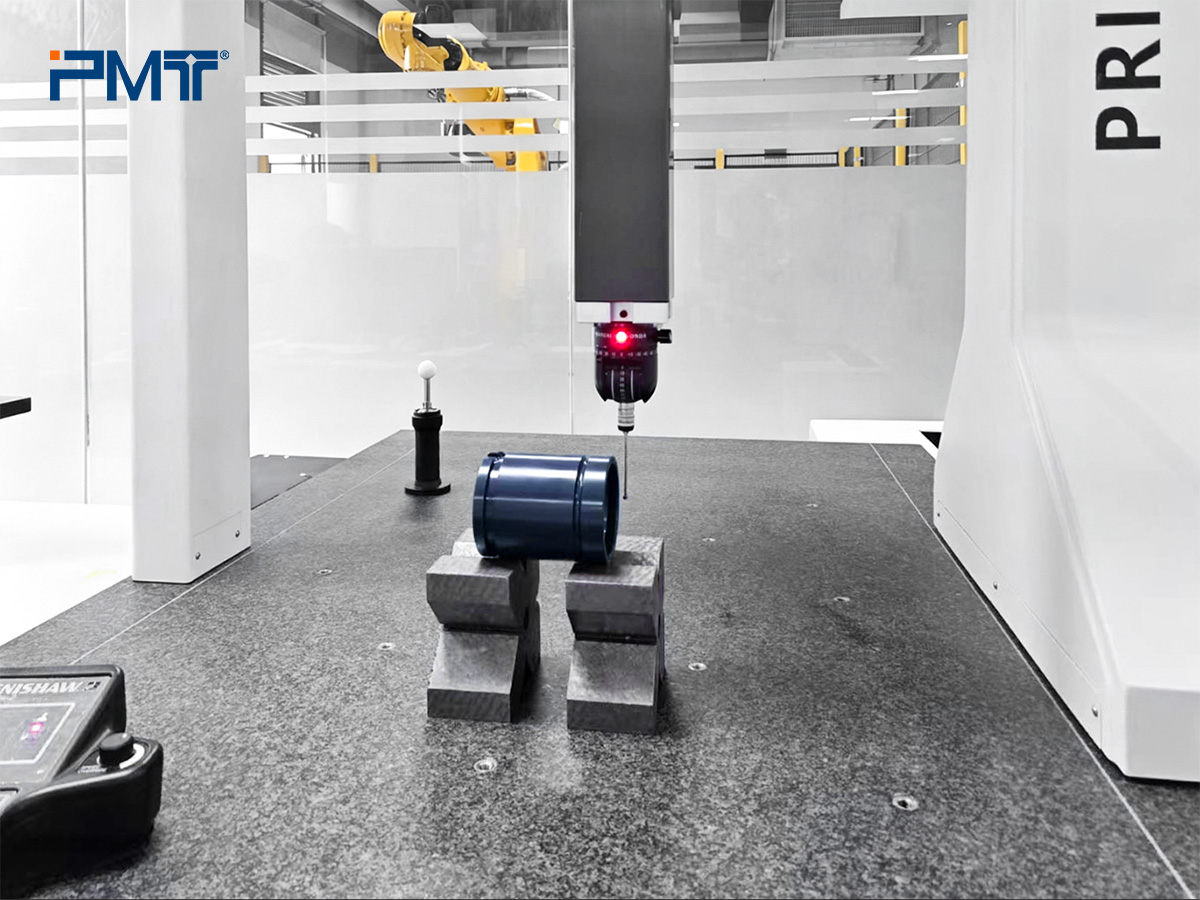

在三坐标测量仪执行自动测量程序时，需从路径安全与异常处理两方面保障重复测量的一致性。首件测量程序试运行时，切换至单步模式全程监控测针运动轨迹，合理设置安全路径，重点检查快速移动、换向及进出深孔时的干涉风险，确认无误后方可进入自动测量流程。

一旦在线检测数据出现异常波动，需要立即关闭三坐标测量仪，排查工件装夹稳定性、测针磨损或松动以及环境突发振动等因素，故障排除后重新执行测量。通过程序路径的防错设计结合异常波动的快速闭环管控，确保批量检测中的每一件平衡缸测量条件高度一致，从而有效提升测量结果一致性。

数据统一归档，全流程可追溯

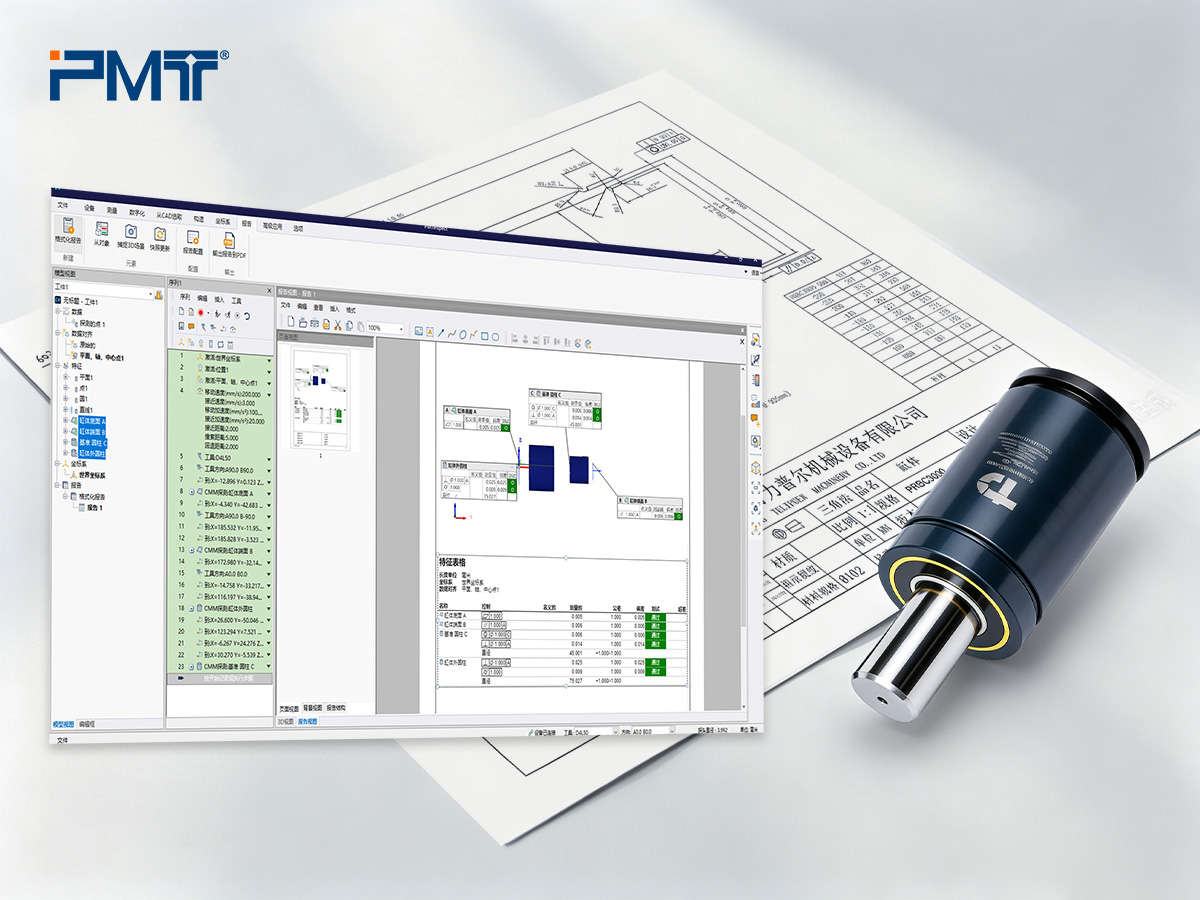

测量完成后，PMT INSPECT三维测量软件会基于实测坐标系，将线性尺寸（如φ45、φ75、台阶高度）与图纸公差进行精准对比，同步输出圆柱度、同轴度、垂直度等形位公差，自动判定工件是否合格。

最后，调用三坐标测量仪中经过验证的模板一键生成标准化报告，实测数据、偏差值、评定结果及工件名称、设备信息、环境温湿度等均自动导入，并可附上测量界面截图，确保检测资料100%可追溯；报告支持中英文PDF格式导出归档，便于后续调取分析。

桥式三坐标测量仪常见问题解答

Q1：除了缸体外，桥式三坐标测量仪，还能测量哪些工件？

桥式三坐标测量仪通用性很好，由于其结构刚性高、精度稳定，因此特别适合对精度要求较高的工件测量,经常被用于中小型、高精度零部件的尺寸检测、形位公差检测和质量控制。通过更换测针、装夹工具等基础配置，可对箱体、轴类、壳体、模具等各类零部件进行精密测量。

例如：派姆特（PMT）PRIME桥式三坐标测量仪采用等边三角形横梁与航空铝合金框架结构，拥有卓越的结构刚性。其精度可达2.8μm，并提供6种不同的机型（测量范围覆盖600×800×600 mm至1000×2000×800 mm），能满足从中小型精密零部件到中大型工件的多样化检测需求，被广泛应用于汽车、模具、机械加工、精密制造及航空航天等领域的质量控制中。

Q2：派姆特（PMT）的桥式三坐标测量仪和PMT INSPECT三维测量软件操作难吗？操作员需要什么基础？

设备的操作难度很大程度上取决于软件，PMT INSPECT三维测量软件在易用性上做得不错：提供向导式操作界面，操作员可根据界面提示进行操作，很好上手，并且派姆特（PMT）团队交货时会进行现场培训，还会定期在苏州总部开展客户培训活动，普通质检员经过2-3天培训即可独立完成编程和批量检测，无需专职计量工程师。

Q3：派姆特（PMT）是国产桥式三坐标测量仪品牌，和进口品牌相比，差距大吗？

近几年的发展，国产桥式三坐标无论从精度还是使用感上，已经完全可以替代进口设备，企业无需花费大几十万的去购买进口三坐标，国产设备就能满足工业测量的需求，并且服务更胜一筹。

桥式三坐标测量仪自动化检测方案应用效果

原方案与现测量方案对比

客户对派姆特三坐标测量仪的真实评价

工业机器人零部件的测量，比较看重注精度、重复性、效率以及软件的操作性。说实话，我们一开始对国产设备还是有点顾虑的，但用下来发现，这台派姆特三坐标测量仪还真挺不错的，比我们预期的要好。测量结果的一致性表现很好，关键是软件界面清晰，功能布局也合理，操作起来真的不像想象中那么难，我们的质检员培训了两天就能上手编程了，整体性价比真的高。

——特力普尔质管部负责人

派姆特桥式三坐标测量仪检测案例总结

本次机器人平衡缸检测案例中，三坐标测量仪针对推力型机器人平衡缸对缸体内孔同轴度、圆柱度等关键形位公差进行了精密测量，确保产品能够满足装配要求，并保障内部活塞运动的顺畅性。同时，三坐标测量仪的批量检测功能，提高了重复测量时结果的一致性与检测效率，配合专业的三维测量软件——PMT INSPECT，可对测量流程及数据进行统一管理，便于后期调取使用。无论是生产过程中还是成品完成后，都能实现高效、可靠、可追溯的质量控制流程。

派姆特（PMT）桥式三坐标测量仪在该案例中的稳定表现，验证了国产高精度三坐标测量仪在工业机器人零部件检测中的实用性与性价比。如果想了解更多的三坐标测量技术，欢迎联系PMT，我们将与您共同探讨测量难题与前沿应用。
