派姆特关节臂测量机全解析：从接触测量到非接触式扫描的模块化方案

2026-10-28
全部资讯, 行业&案例资讯

大型工件送恒温检测室，往返一次半天起步，产线等不起；三坐标测量机搬进车间，占地、成本、环境要求都不低；传统检具只能测固定特征，产品换型就要重做。关节臂测量机解决的问题，是把坐标测量的精度带到现场：固定基座保证测量稳定，多关节自由度让测头到达工件表面任意位置，整机可以推到产线旁。派姆特（PMT）自 2018 年实现角度编码器自研自产，逐步形成 GAMMA、ALPHA 全系列关节臂产品。本文结合产品配置，说明这类设备能做什么、如何构成、适合什么环境。

一、一台关节臂测量机能做什么

现场尺寸检测大致分四类：几何要素的精密测量、复杂曲面的快速采集、弯管等异形件的无损检测、批量件的高效检测。派姆特关节臂测量机按模块化思路逐项覆盖。

接触式测量：GAMMA、ALPHA全系列支持红宝石、锆石测头，逐点测量孔位、平面度、同轴度等要素，单点精度最高 0.012 mm。对边界清晰的孔、槽、平面，接触测量依然是精度最稳定的方式。

蓝光扫描：在 GAMMA七轴关节臂上加装焕新系列蓝光扫描头，即组成扫描关节臂。扫描头仅重 280g，加装后不破坏臂身原有的平衡手感；用户可切换多种扫描模式，对复杂曲面、自由形状做高密度点云采集。

弯管检测：选配叉测头后，设备无需接触弯管、软管类工件，即可提取管件特征并给出尺寸评价，避免了传统检具反复插拔对工件造成的损伤。

8 轴转台协同：无需拆卸本机，直接增加一个转台轴位，把工件置于转台之上，实现360度无死角扫描。配合每秒120万个数据点的采集速率，单件检测时间可缩短80%以上，适配批量件的节拍检测。

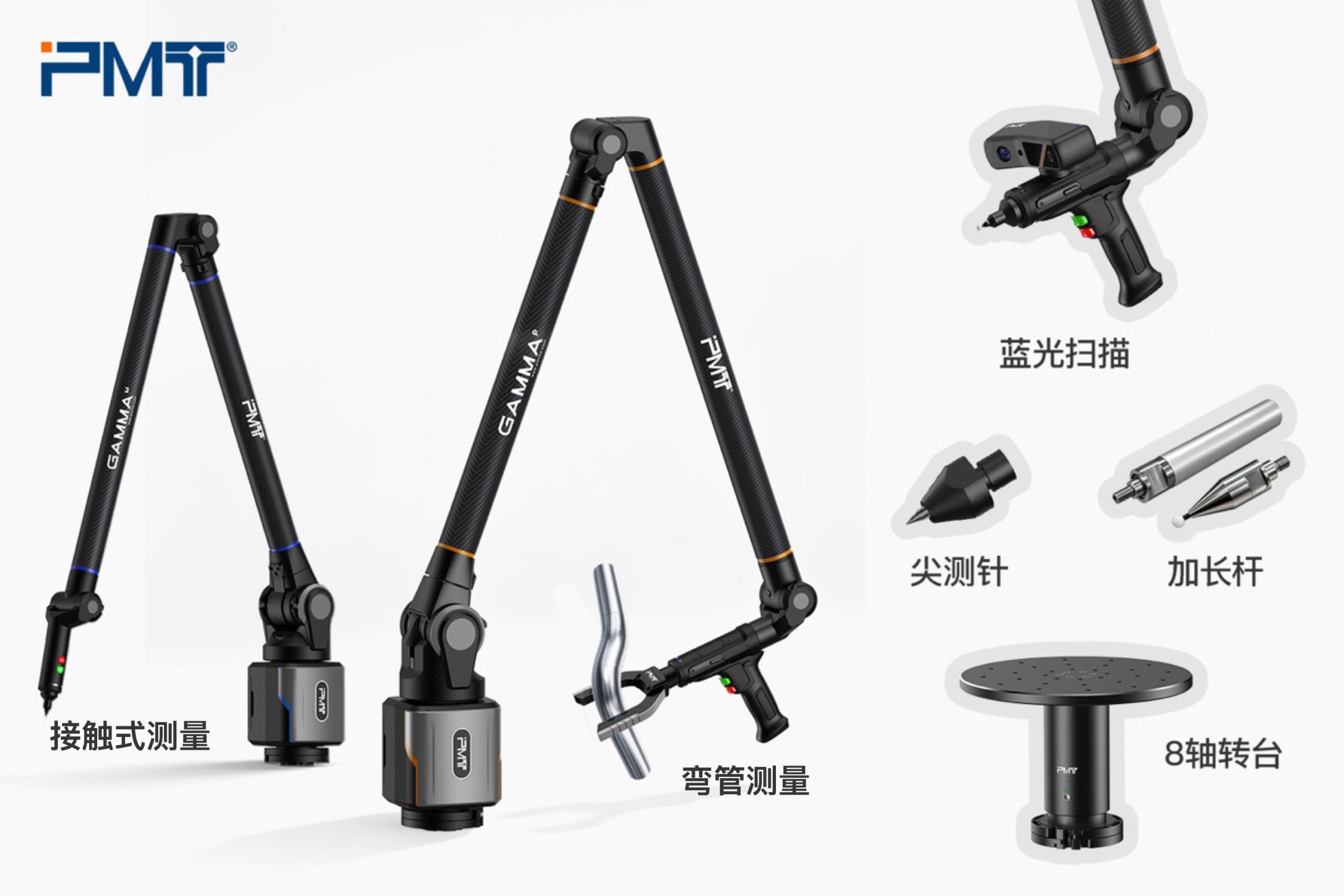

由此，“硬测＋扫描＋弯管＋多轴协同”组成全场景模块化矩阵。同一套设备按任务更换测头、增加轴位，从小型精密件到大型结构件，从实验室到产线，都能在派姆特同一个产品平台上完成。

二、机械结构与类型：精度从哪来

一台关节臂测量机的构成，决定它的精度上限和场景边界。

臂身：航空级碳纤维，自重轻，热稳定性好，长时间测量臂身尺寸变化小。

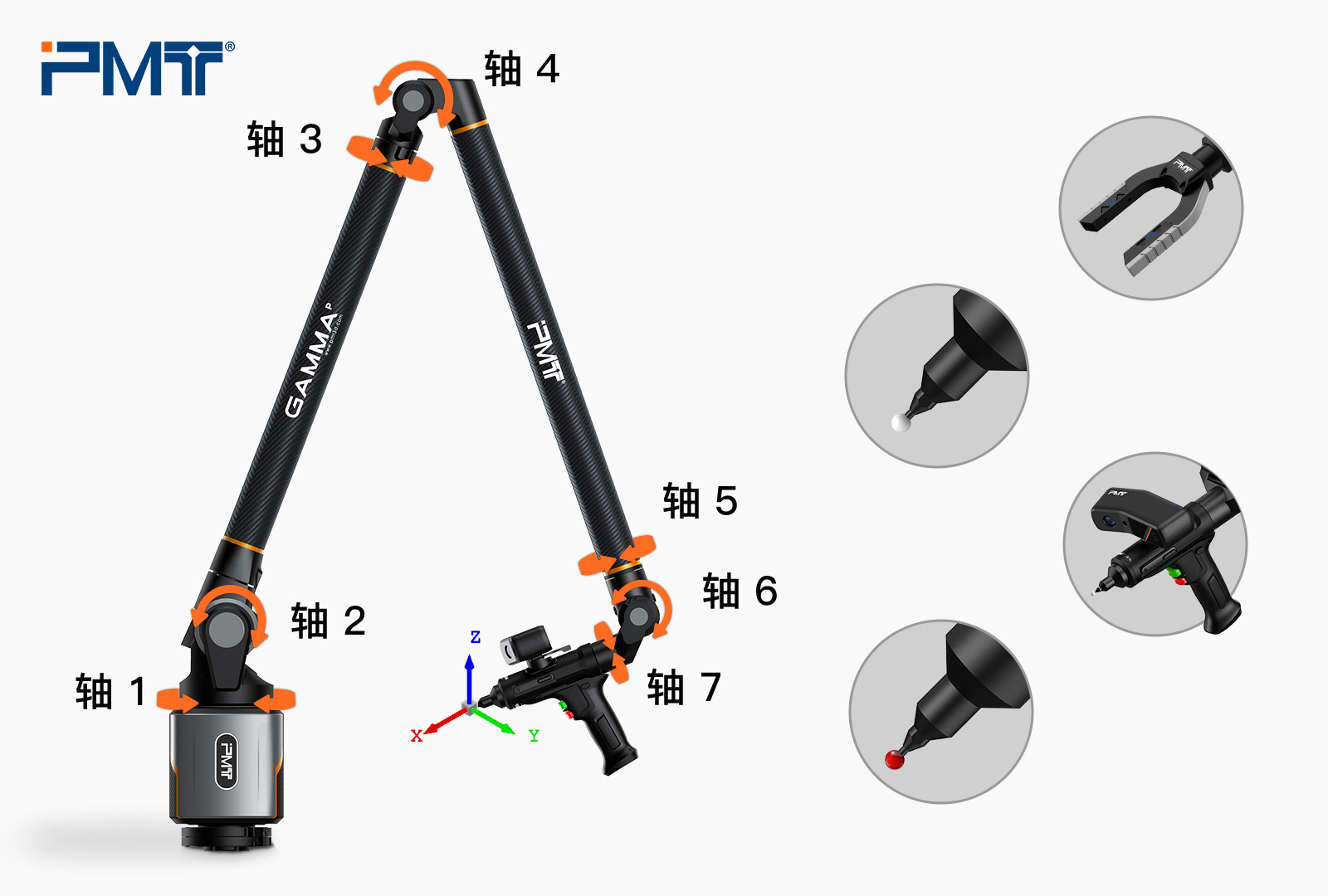

关节：一般由6个或7个高精度旋转关节组成，测量精度直接由关节处编码器决定。派姆特每台设备的关节都配置自研RA-1高精度角度编码器，这也是其源头自主的核心。

测头系统：位于臂身末端。接触式测头（锆石、红宝石）把测点位置传回计算机；按任务可快速更换叉测头、非接触式激光扫描头。

基座与支撑：基座内置电路板等关键部件，测量时安装于折叠可升降式折叠三脚架、电动真空吸盘或圆盘式一体磁力吸盘，提供稳固支撑。

测量软件：配套的PMT INSPECT三维测量软件把关节角度换算成测头三维坐标，完成数据处理、误差分析，输出可视化报告。

按轴数划分：6轴是派姆特客户选择的主流机型；7 轴在末端增加了一个自由度，可搭载蓝光扫描头或叉测头，测量深孔、复杂曲面时更灵活；8 轴通过外接转台实现360度无死角测量。

按测量方式划分：接触式适合边界清晰的几何要素；非接触式（激光扫描、叉测头）高速获取海量数据，适合汽车车身、模具型面、管件弯管等复杂或异形曲面。

三、IP54：车间环境下的可靠性指标

防护等级衡量设备的防尘防水能力，对常年在车间现场使用的关节臂而言，它直接决定测量稳定性和设备寿命。打磨、切割产生的粉尘颗粒，冷却液飞溅，凝结水滴，都是现场常见的干扰。

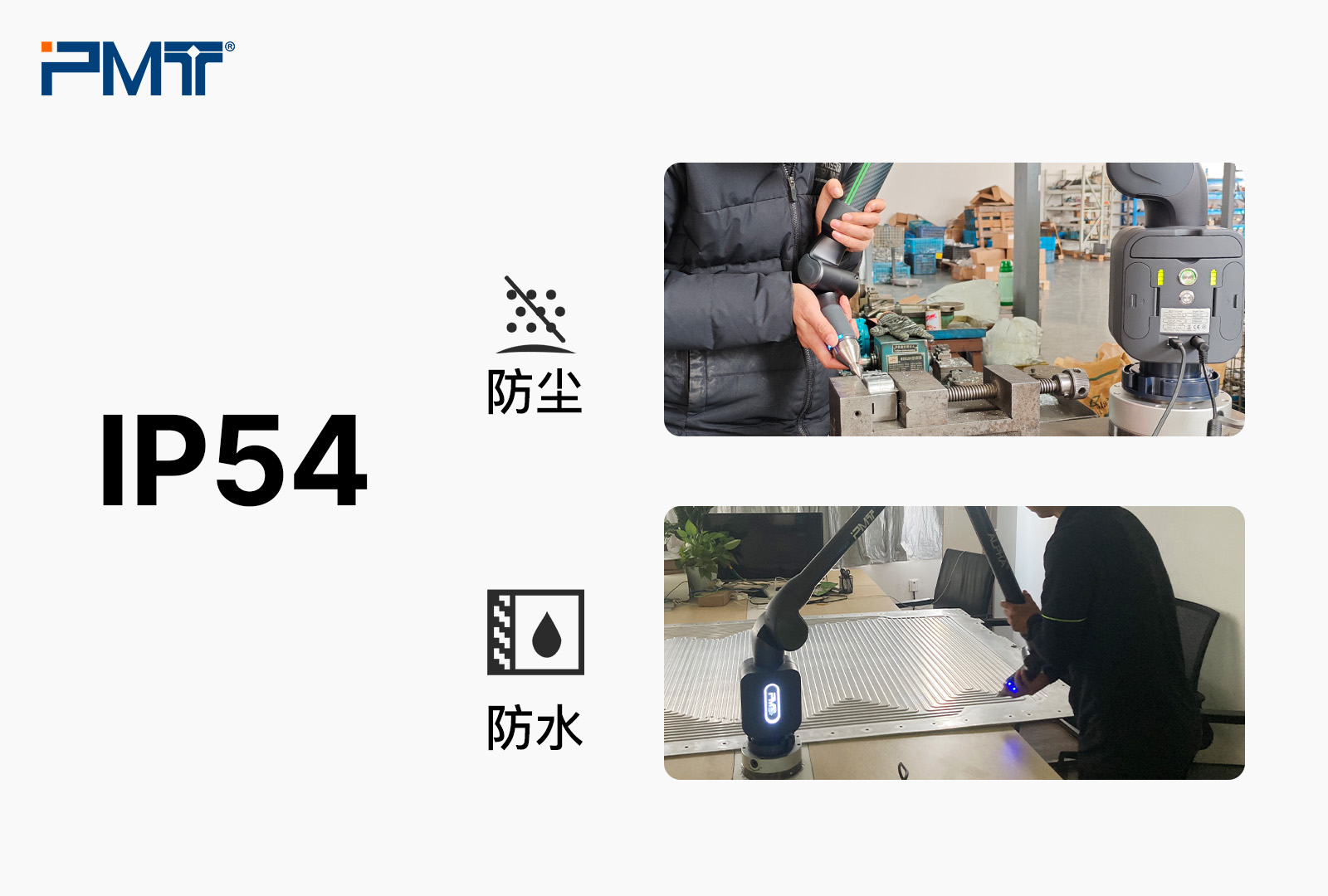

派姆特全系列关节臂测量机整机IP54防护：

数字 5（防尘）：有效阻止有害粉尘侵入，内部精密编码器和电路系统不受细微颗粒影响。
数字 4（防水）：可承受任意方向飞溅水，冷却液飞溅、潮湿空气凝结或意外泼洒都不会损坏设备。

精度和耐受并存，是现场检测设备的基本要求。

四、与手持式三维扫描仪的分工，而不是替代

关节臂测量机与手持式三维扫描仪经常被放在一起比较，差异先看工作方式：

固定基座 vs 自由移动：关节臂需固定安装，臂身绕基座旋转，测量范围受臂长和安装位置限制，适合单点、重复性检测；手持扫描仪无固定基座，操作者可绕工件任意移动，适合大型工件、现场或难以移动的场景。
测头配置：正如前文所说，派姆特关节臂提供模块化测头系统，可装接触式探针、蓝光扫描头或叉测头，还能加8轴转台，一台设备覆盖多种任务；手持扫描仪通常集成固定光学模块，专注非接触扫描，无法加装接触测头。
精度与效率：派姆特关节臂硬测单点精度最高 0.012 mm，整体精度稳定性更优；手持式三维扫描仪扫描速度更快，但多数场景需要贴点定位。
应用场景：关节臂适合检测室、产线旁等固定工位的高精度或混合测量；手持式三维扫描仪适合大型模具、铸件、现场逆向、文物考古等要求灵活便携的场合。

两类设备各有适用边界：工装调试领域中，派姆特关节臂具有不可替代性，文物考古场景仲，派姆特手持式三维扫描仪是更优解。实际应用中两者更多是互补配合，而非互相替代。

五、结语：源头自主，才有全场景覆盖

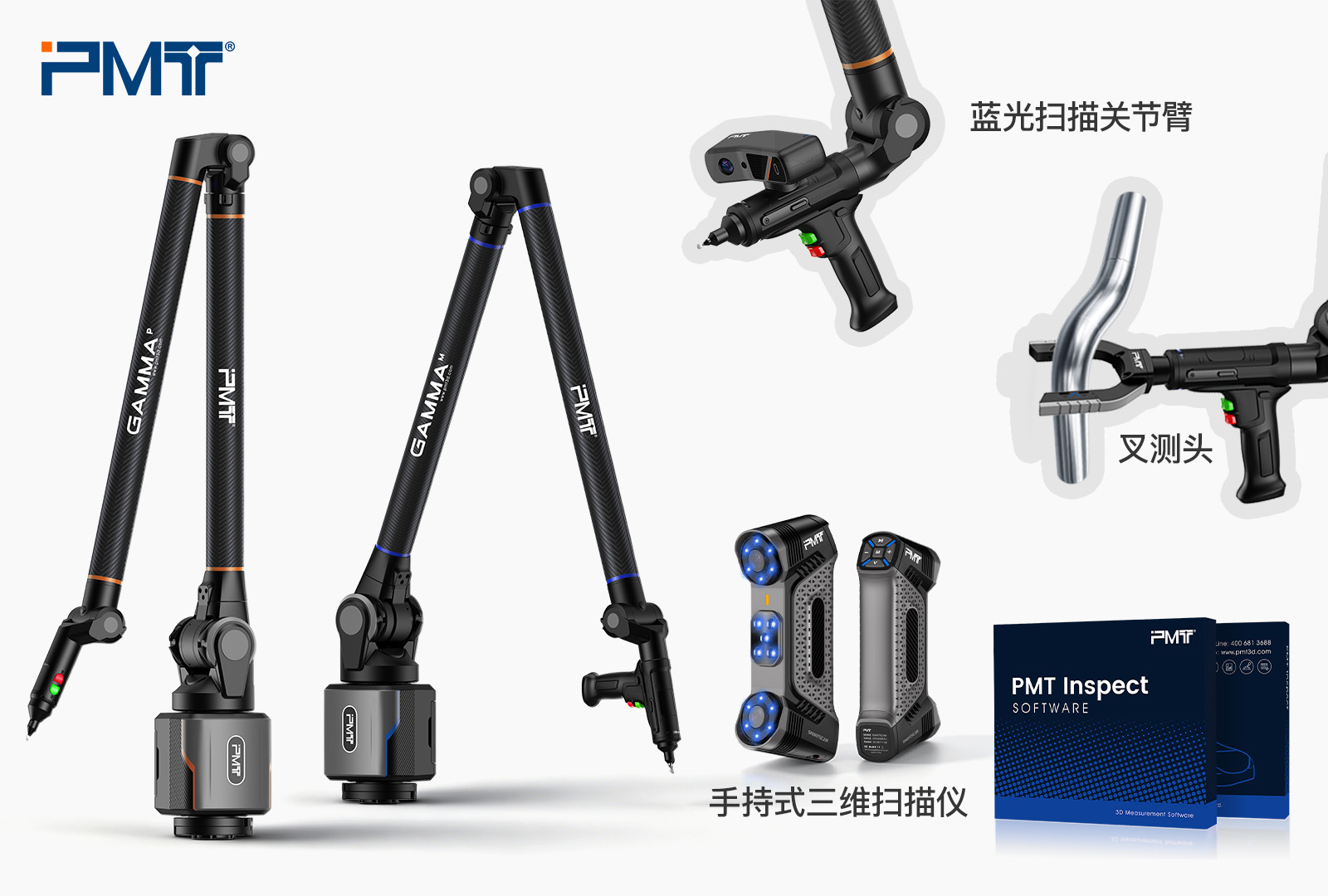

关节臂测量机能覆盖多少场景，取决于核心部件在多大程度上自主可控。派姆特是国内首家打破便携式三坐标核心技术壁垒的企业，2018 年实现角度编码器自研自产，2019 年在苏州工业园区注册成立，现为国家级专精特新 “小巨人” 企业，关节臂产品通过ISO 10360-8和ISO 10360-12双重认证。围绕关节臂，派姆特已形成 GAMMA、ALPHA 全系列一体化产品，配合自研SMARTSCAN手持式三维扫描仪和 PMT INSPECT 三维测量软件，构成接触测量、光学测量、接触式与非接触式一体测量以及软件分析相互配合的完整矩阵。
