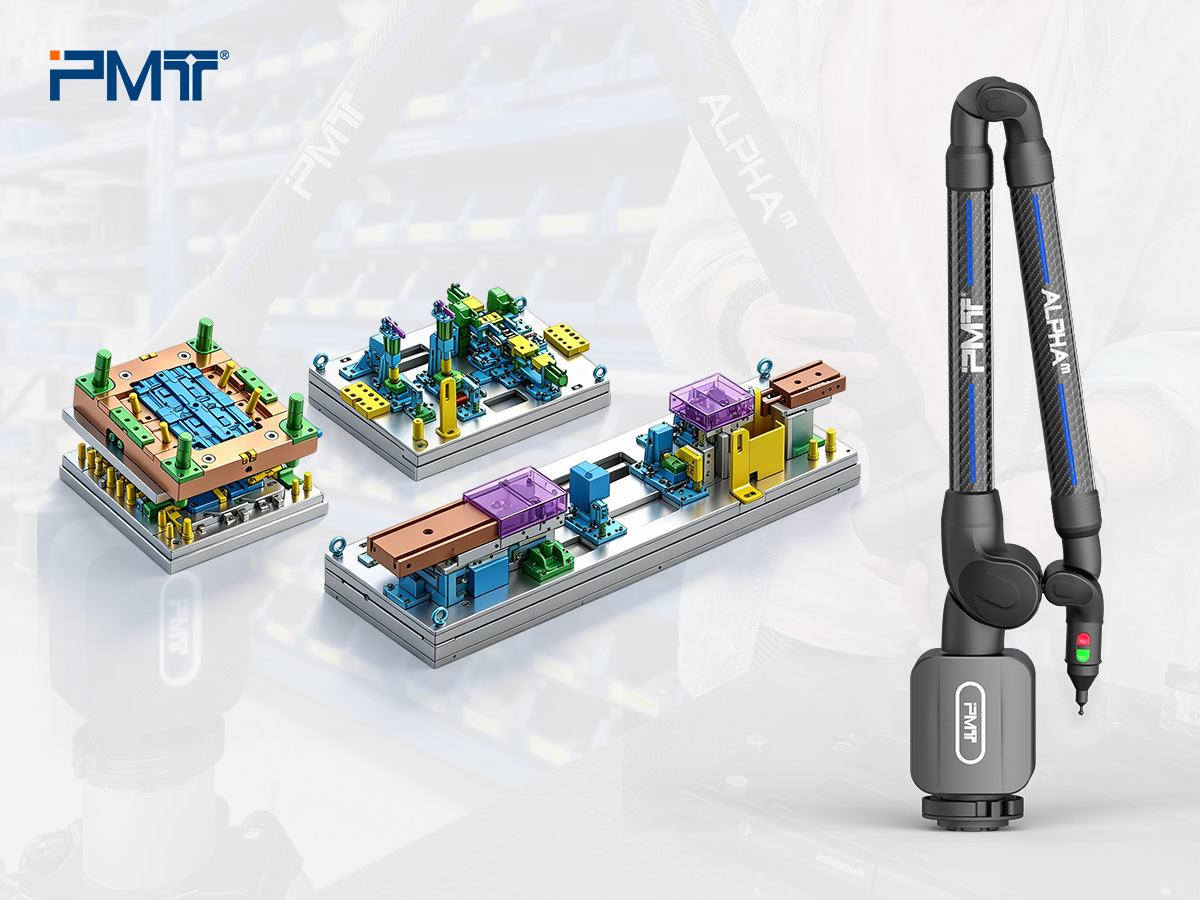

派姆特关节臂三坐标，赋能工装托盘实时检测调装

在制造业中，零部件的装配精度是整个设备的灵魂。随着设备结构愈加复杂，公差要求也日益严格。而在各类装配工装中，工装托盘作为承载、定位零件的核心工具，其尺寸精度和形位公差直接关系到零件装配的一致性及产品质量。因此，采用关节臂三坐标对其进行精确测量与实时调装，可有效适配快节奏的生产步伐，保障装配质量。

案例背景

苏州某机电公司（以下简称“该企业”）是深耕消费电子、汽车电子及工业电子领域的自动化测试与组装方案提供商。该企业长期服务于行业头部客户，在高精度装配与智能化检测方面积累了深厚的技术经验。

尽管技术积淀深厚，但日常生产中的大量工装托盘固定环节，该企业仍依赖传统卡尺、百分表甚至外包检测。面对日益加快的节奏，传统检测方式已然滞后，无法及时响应生产需求，并时常引发批量返工的问题。为此，该企业急需一款可部署于现场、高精度、实时反馈的测量工具。

派姆特（PMT）关节臂三坐标测量方案

结合对精度和量程的要求，该企业对比了多家关节臂三坐标品牌，最终选择引入2.5 m量程的派姆特（PMT）ALPHA M系列6轴关节臂三坐标，这款设备优异的实时调装能力，与该企业的需求高度契合，恰好能解决“大批量测完再返工”的现实问题。

该企业因交货需求压力大，签订合同并收到款项后派姆特（PMT）便完成了发货任务，整个流程仅用了3天。随后，在派姆特技术工程师的辅助下，该企业搭建起一套全流程工装托盘测量方案：在车间现场就能够对托盘上的孔径、平面度及曲面轮廓等特征，进行高精度的实时测量，测量完毕后报告自动生成且可集成到该企业质量管控系统中，存档溯源。

方案部署前后对比

工装托盘测量流程

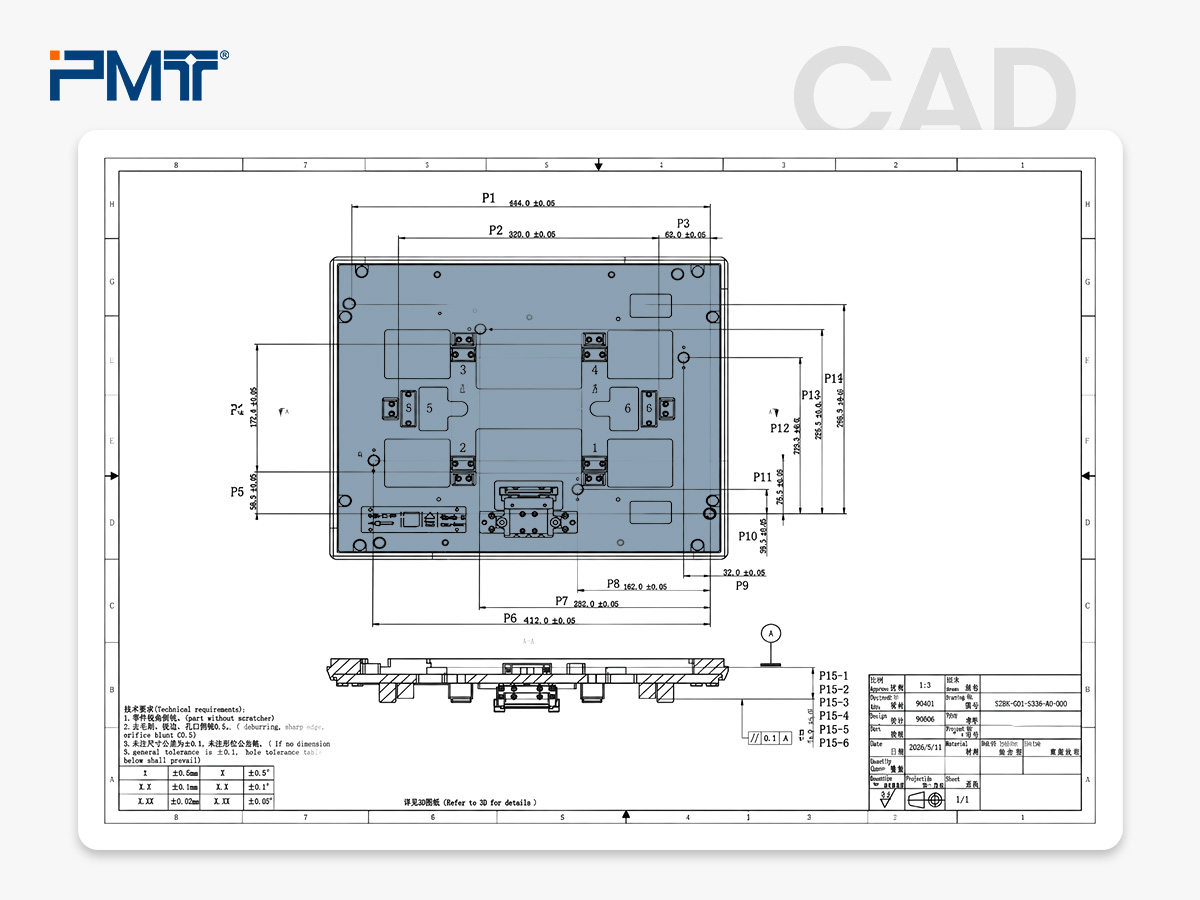

分析图纸，构思测量元素

根据图纸上标注的尺寸，找到工装托盘上对应的实际特征位置，以及测量基准，构思每个被测尺寸需要用到的测量元素，明确测量的重点部位及尺寸：孔径、孔位、平面度、平行度、曲面轮廓等。

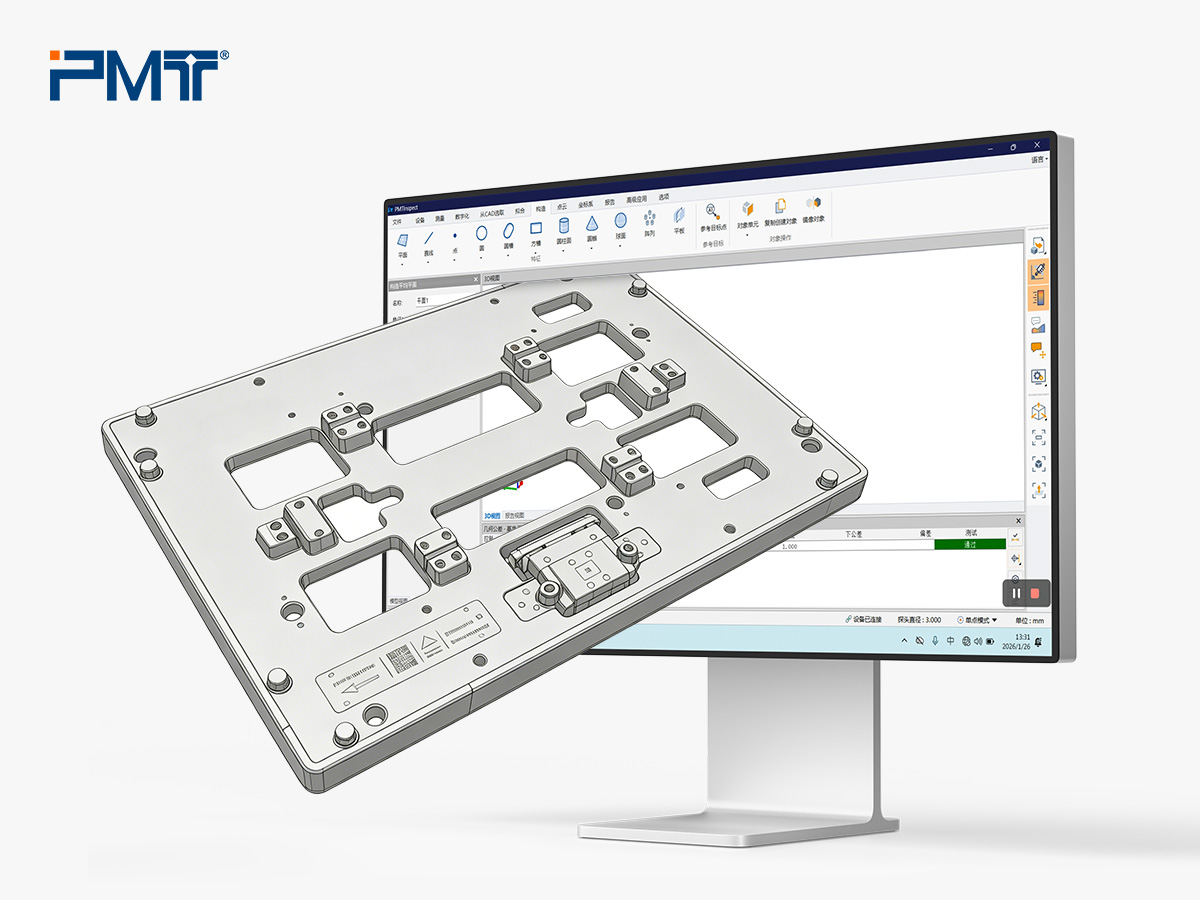

导入CAD模型

工装托盘用久了，基准面难免会有磨损、变形，并且托盘上需要测量的特征比较多，导入数模进行比对，更加方便。

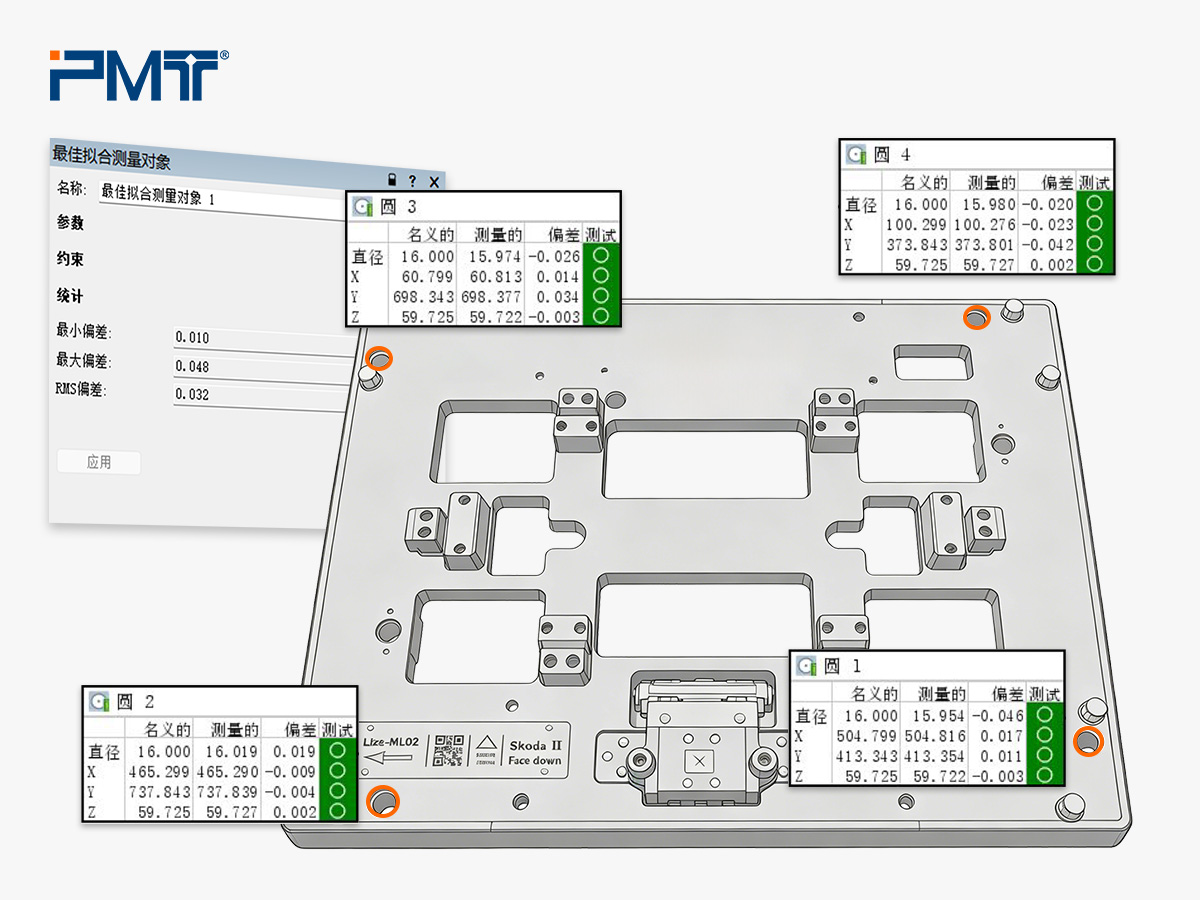

建立坐标系

由于工装托盘的表面可能并不平整，采用“最佳拟合”来建坐标系更合适。简单讲，就是在多个基准特征上大量采点，通过统计运算来平衡各个特征之间的误差，这样相当于把误差给平均掉了，会更贴近工件当下的真实状态。

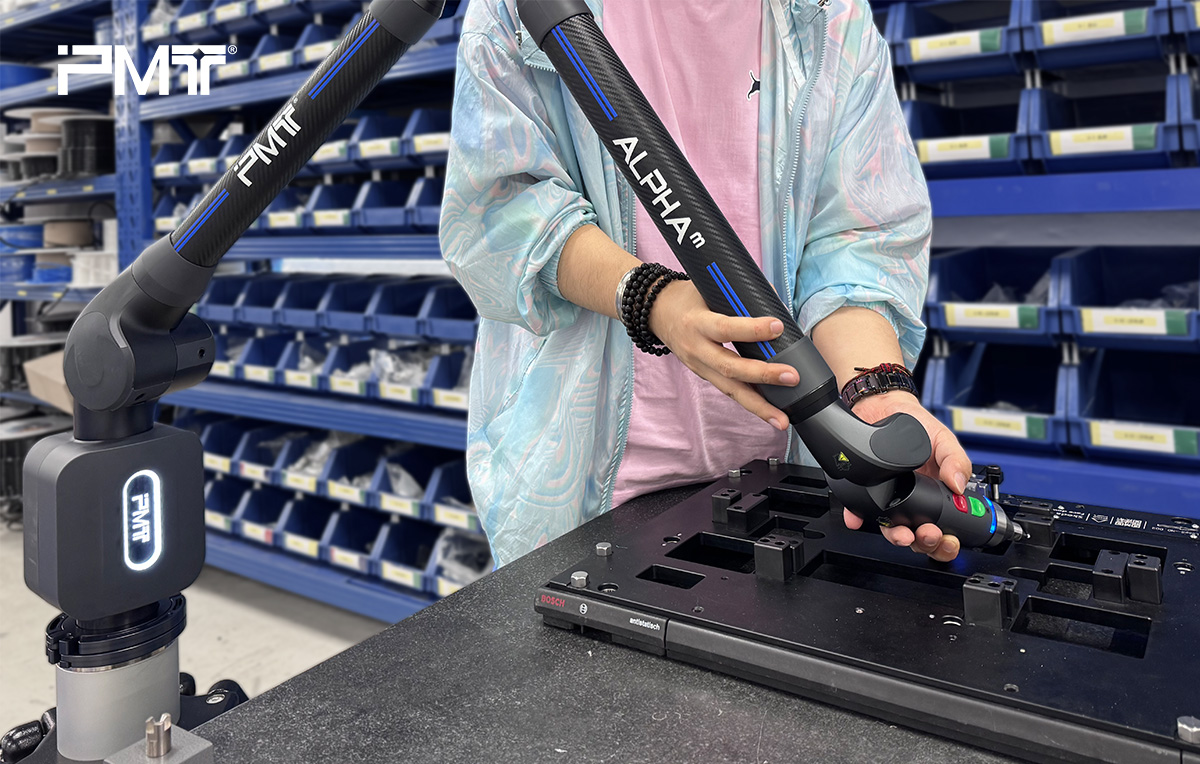

探测特征

使用派姆特（PMT）关节臂三坐标的锆石测头碰触到被测工件表面进行数据采集，将探测的位置信息转化到测量软件中，构成对应特征的 x,y,z 坐标与 i,j,k 向量数据，此时，可以直接在软件读出特征的基本尺寸信息。

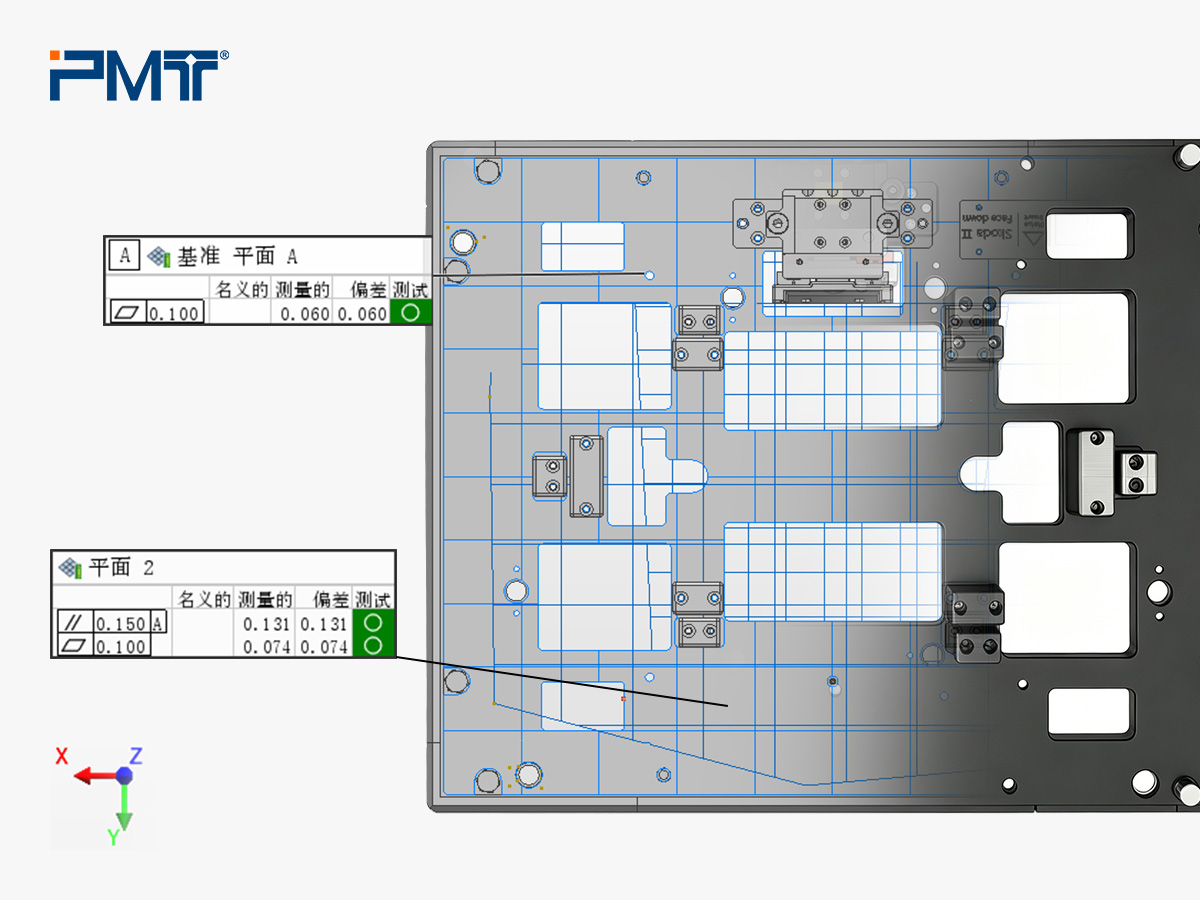

数据评价和分析

根据产品设计图选取相应特征设为参考基准，在指定参考基准的情况下，进行孔径、孔位，以及平面度、平行度、曲面轮廓的形位公差测量。对比关节臂测量数据与图纸设计的数据，分析工装托盘的尺寸偏差、形位公差是否在允许的范围内。对于超出公差范围的部分，进行标记和分析，找出问题所在。

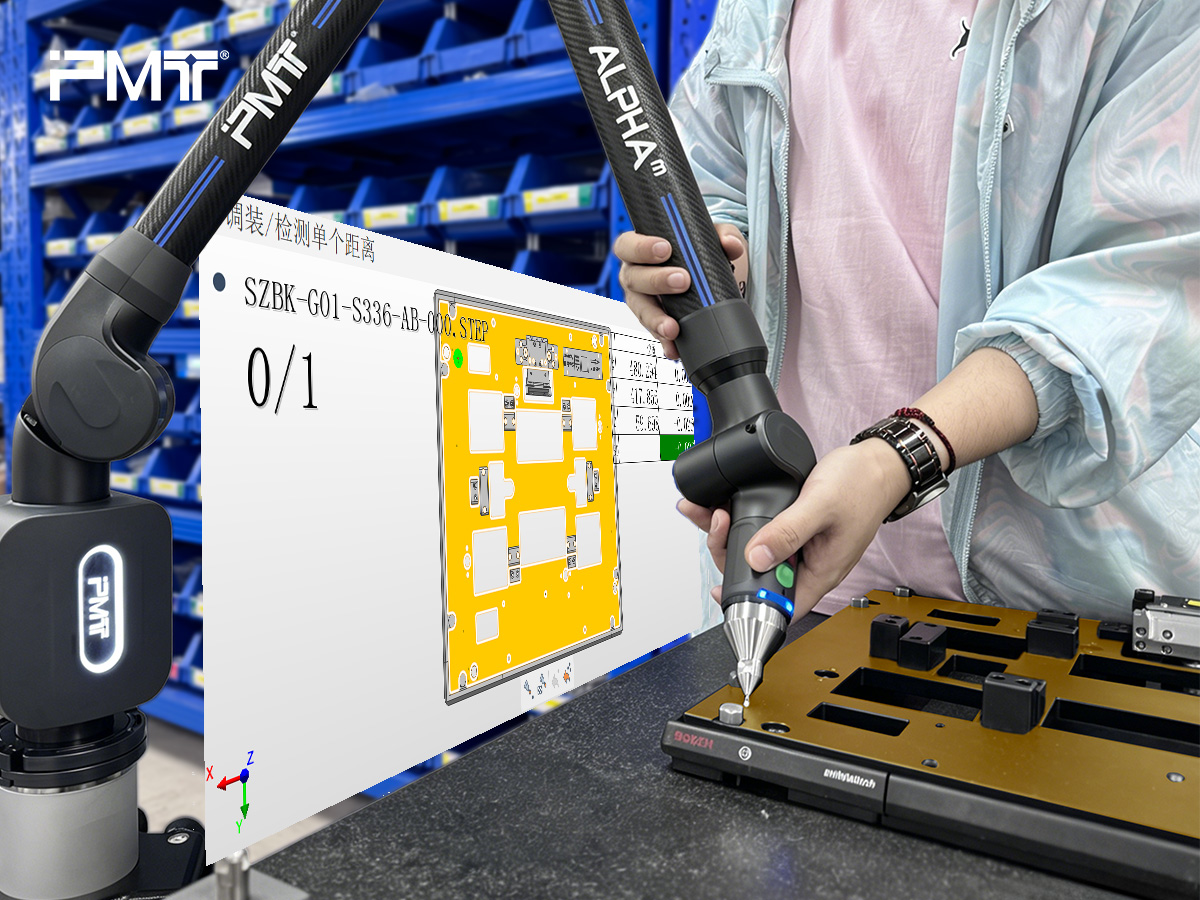

调装检测

这个步骤能够快速进行工装托盘找正、零件装配对位、曲面高低点定位。使用派姆特（PMT）关节臂三坐标的测头触碰工装托盘，软件界面就会即实时计算并显示位置偏差，此时可借助颜色辅助与蜂鸣提示，逐步调整零件位置，调整后软件会即时更新偏差数据，边测边调，直至偏差进入绿色区域即为合格。

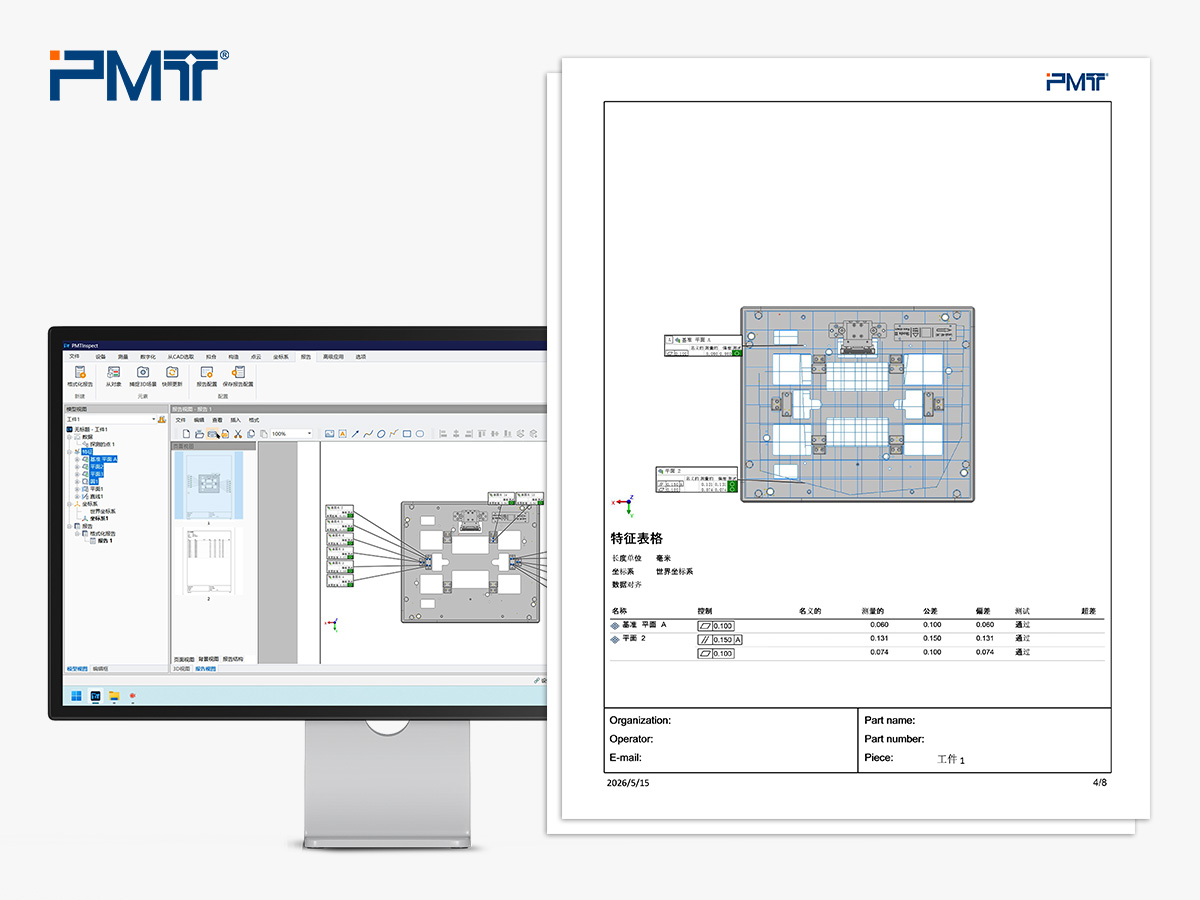

报告生成

根据需求对数据进行分类编辑、设置公差、捕捉3D场景等操作，排版后可保存为pdf与excel等常用的报告格式，以便后续的质量追溯和分析。

派姆特（PMT）关节臂三坐标应用成效

使用派姆特（PMT）关节臂三坐标一段时间以来，该公司的工装托盘检测效率显著提升：

• 原来全部需要人工手动采点，数据记录零散、难管理，现在使用派姆特（PMT）关节臂三坐标进行检测，时间差不多缩短了一半，省时省力；
• 派姆特（PMT）关节臂三坐标可以直接安装在生产线旁边，省去了搬运工件的时间；
• 使用派姆特（PMT）关节臂三坐标进行实时调装，可以让操作人员边测边调，不用等报告出来再返工，避免了大批量返工的损失；
• 统一输出PDF/Excel报告，支持长期追溯与分析数据，再也不用为数据难管理而头疼。

派姆特（PMT）关节臂三坐标全流程测量方案总结

总的来说，该企业依托派姆特（PMT）关节臂三坐标，建立起一套准确、高效、可追溯的工装托盘全流程测量方案，有效解决了传统检测手段在精度、效率和现场适应性方面的不足，把工装托盘的测量从头到尾理顺了，由此可见，派姆特（PMT）关节臂三坐标已成为提升制造业工装检测能力、保证产品质量的重要工具。
