三坐标测量机在逆向工程中的创新应用与技术解析
在智能制造时代背景下，逆向工程已成为产品开发、结构优化和快速迭代的关键工具。相较于传统测量手段，三坐标测量机凭借其高精度、高检测效率和多功能性，在逆向工程中起着至关重要的作用。本文系统阐述了三坐标测量机测量技术的分类体系、核心优势及典型应用场景，并通过汽车工业的实证案例，深入剖析其在加速产品迭代周期中的关键价值。
逆向工程的作用及三坐标测量机检测的重要性
逆向工程作为产品全生命周期管理的重要技术手段，三坐标测量机在这些任务中扮演着关键角色，它通过使用精密探头来收集空间点位数据，然后将这些数据转化为3D点云，用于CAD建模。通过收集数据的准确性确保了后续设计、分析和制造过程的可靠输入。
其方案广泛应用于以下多个场景:
- 复制和更换过时的组件
- 竞争产品的分析和结构研究
- 手工制作原型的数字化(例如，汽车油泥模型)
- 模具修复和设计调整

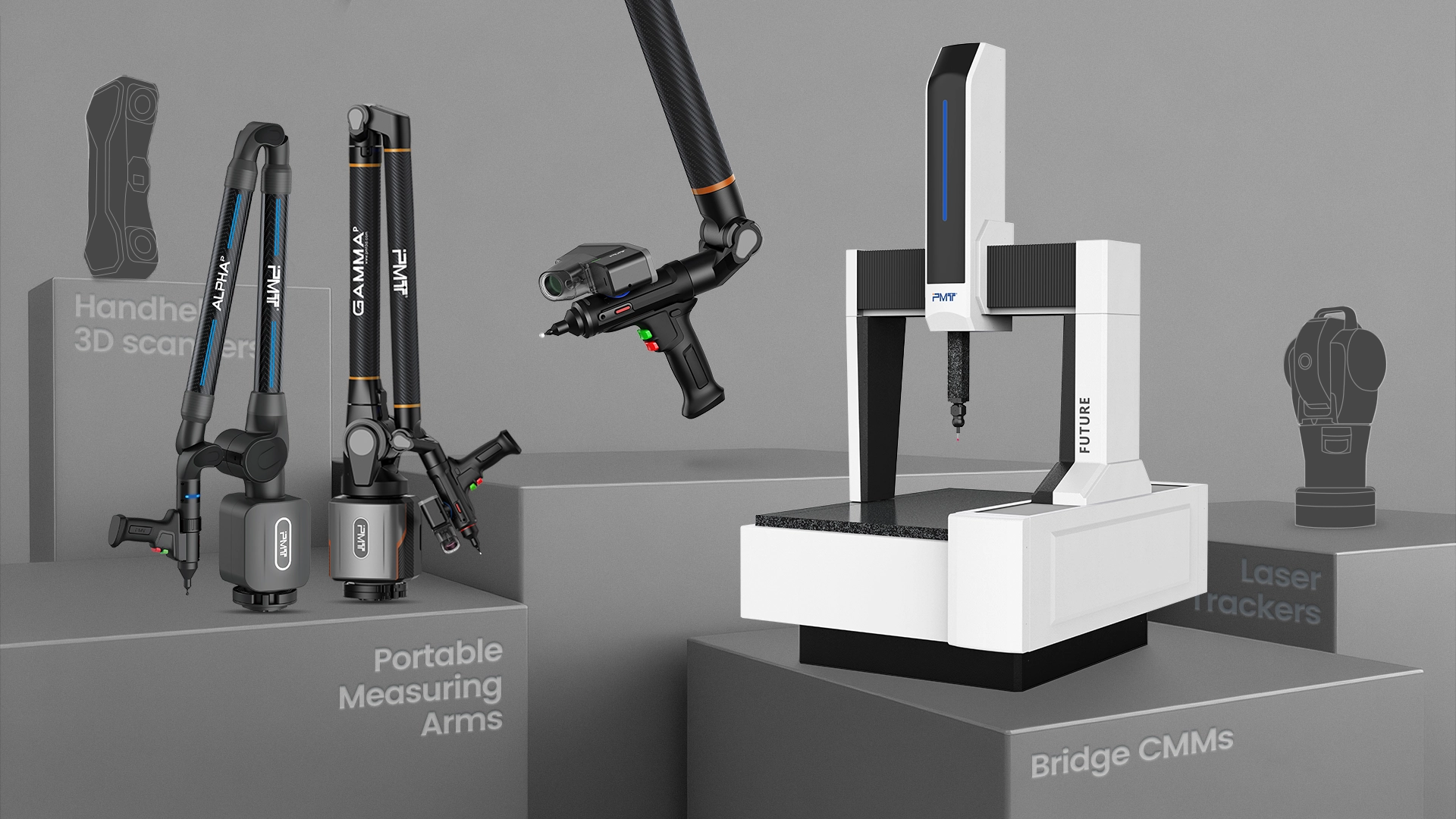

三坐标测量机的分类
三坐标测量机可根据应用场景大致分为两个大类：
固定式三坐标测量机（CMM）系统——
这类机器通常安装在稳定的环境中（如实验室），能够提供超高精度的测量结果。常见机型包括：
- 桥式三坐标测量机：适用于实验室的精密检测，尤其适合中小型零件检测，如注塑模具和机械加工部件。
- 龙门式三坐标测量机：适用于超大型零件，如涡轮叶片、航空航天结构件和船舶制造部件。
- 车间型三坐标测量机：专为恶劣的工业现场环境设计，可用于生产线上或近线上的直接测量。
便携式三坐标测量机（PCMM）系统——
便携式三坐标测量机突破了传统固定式测量的空间限制，凭借其灵活性和环境适应性，在复杂工况下展现出独特的技术优势。主要类型包括：

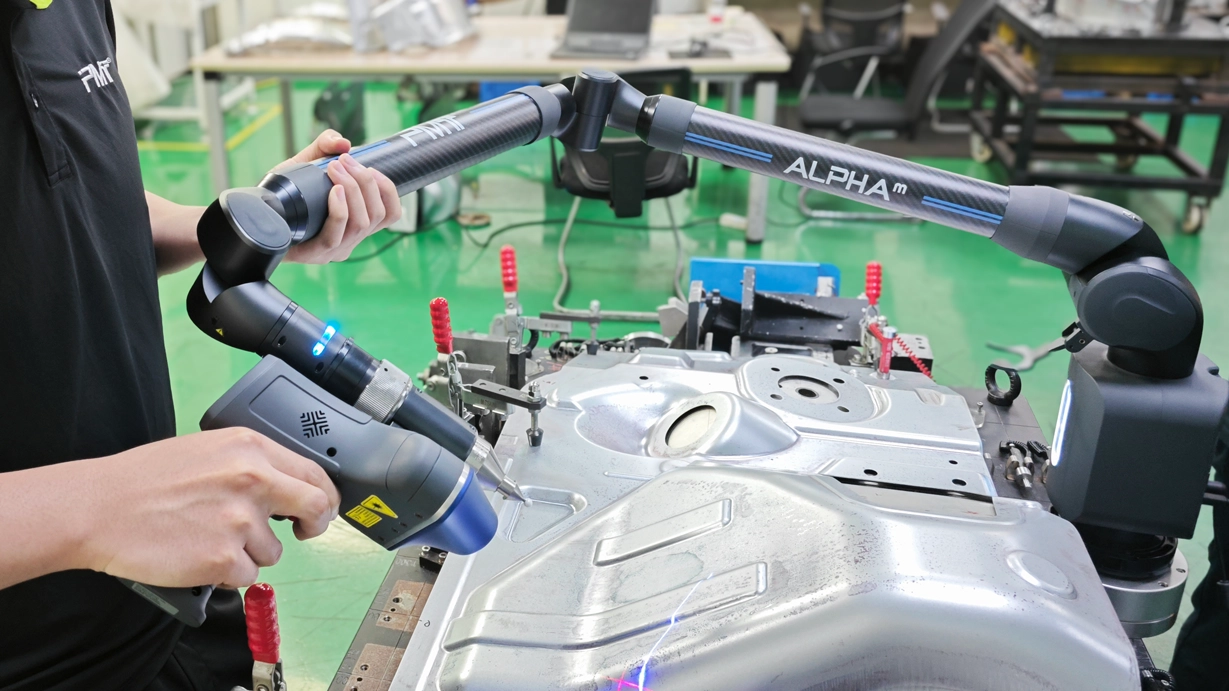

- 关节臂三坐标测量机:提供接触式测量和激光扫描两大功能，是逆向工程、现场检查和汽车夹具调整的理想选择。
- 激光跟踪仪:适用于高精度的大规模测量，常用于风能、船舶建造和航空航天装配等行业。
- 手持式三维扫描仪:轻巧易用，适合快速扫描任务，通常需要目标标记，广泛用于艺术建模或遗产保护。
三坐标测量机的主要优势
- 高精度：固定式三坐标测量机提供微米级测量精度，非常适合精密零部件的逆向建模；
- 高重复性：三坐标测量机非常适合大规模批量检测，对质量控制和生产一致性至关重要；
- 适应复杂表面：三坐标测量机在测量不规则几何形状和复杂设计方面特别有效；

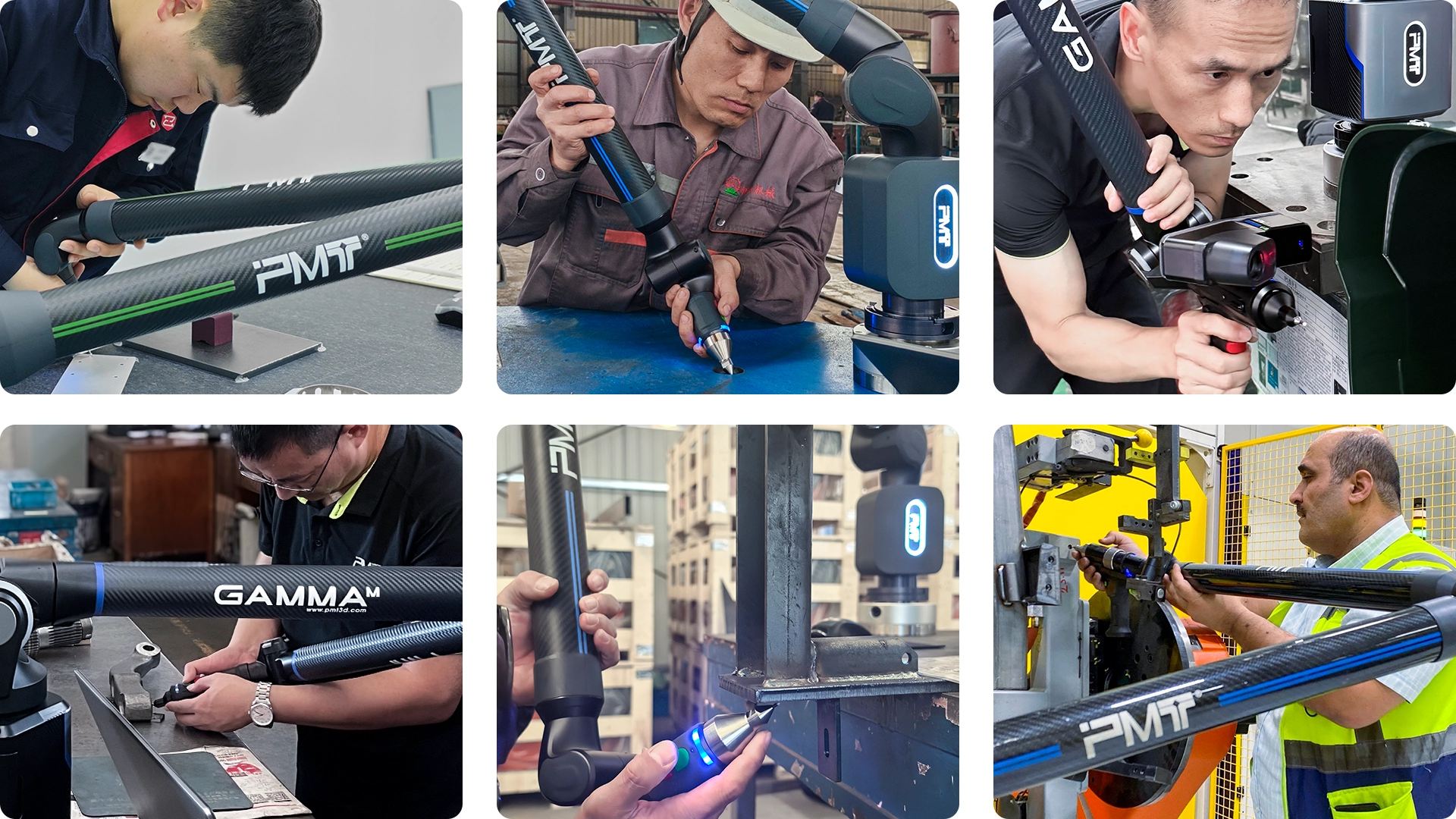

- 操作灵活性：例如使用PMT派姆特便携式关节臂三坐标测量机，可以在被测件的不同位置和角度进行测量，非常适合生产现场的大规模零件测量。
虽然三坐标测量机通常被用于传统的检测任务，但便携式三坐标测量机的出现则为质量检测提供了更大的灵活性，尤其适应大型复杂零部件的现场测量。
使用三坐标测量机进行逆向工程的完整过程
使用PMT三坐标测量机的逆向工程流程涉及几个关键步骤，以确保物理零件准确地转换成数字模型。
- 检测前准备
为了确保高精度测量，检测件必须经过清洁并牢固固定。此外，可以根据扫描路径建立参考坐标系，以此引导整个测量过程。
- 高精度数据采集
借助PMT便携式关节臂(或固定式三坐标测量机)等先进工具，可以快速获取精确的3D数据。这些系统通常配备有高精度探针或激光扫描头，以捕捉复杂零件的几何形状。这项技术消除了对目标标记的需求，从而简化了流程并缩短了整体的测量时间。
- 点云数据处理
随后，使用软件对获取的点云数据进行处理，以去除拟合曲面并重构几何形状。处理后的数据可以导出为IGES、 STEP 或STL等格式，以便在CAD软件中进一步使用。
- 数字建模和工程应用
一旦点云被处理，软件端即可快速生成CAD模型，存于企业数据库中，便于逆向工程和模型优化，加速产品迭代或复制老旧零件，以实现快速制造。
使用三坐标测量机的实施建议
在使用三坐标测量机进行逆向工程时，必须牢记以下几点：
- 选择合适的设备：选择一款与零件尺寸和精确度要求相匹配的三坐标测量机。例如：对于大型或复杂零件，便携式三坐标测量机——关节臂的灵活性可能更适用于现场测量；而固定式三坐标更加满足微米级检具、夹具的检测需求。
- 确保适当的培训：模型的准确性最终取决于数据处理的质量，操作人员应熟练掌握三坐标操作流程和三维测量软件的点云处理技术。
- 环境控制：固定式三坐标受温度波动、振动和强光照明的影响，其测量准确性需在受控环境中进行测量，应最大限度地减少这些变量的影响。
便携式三坐标测量机于新车型开发的检测手段

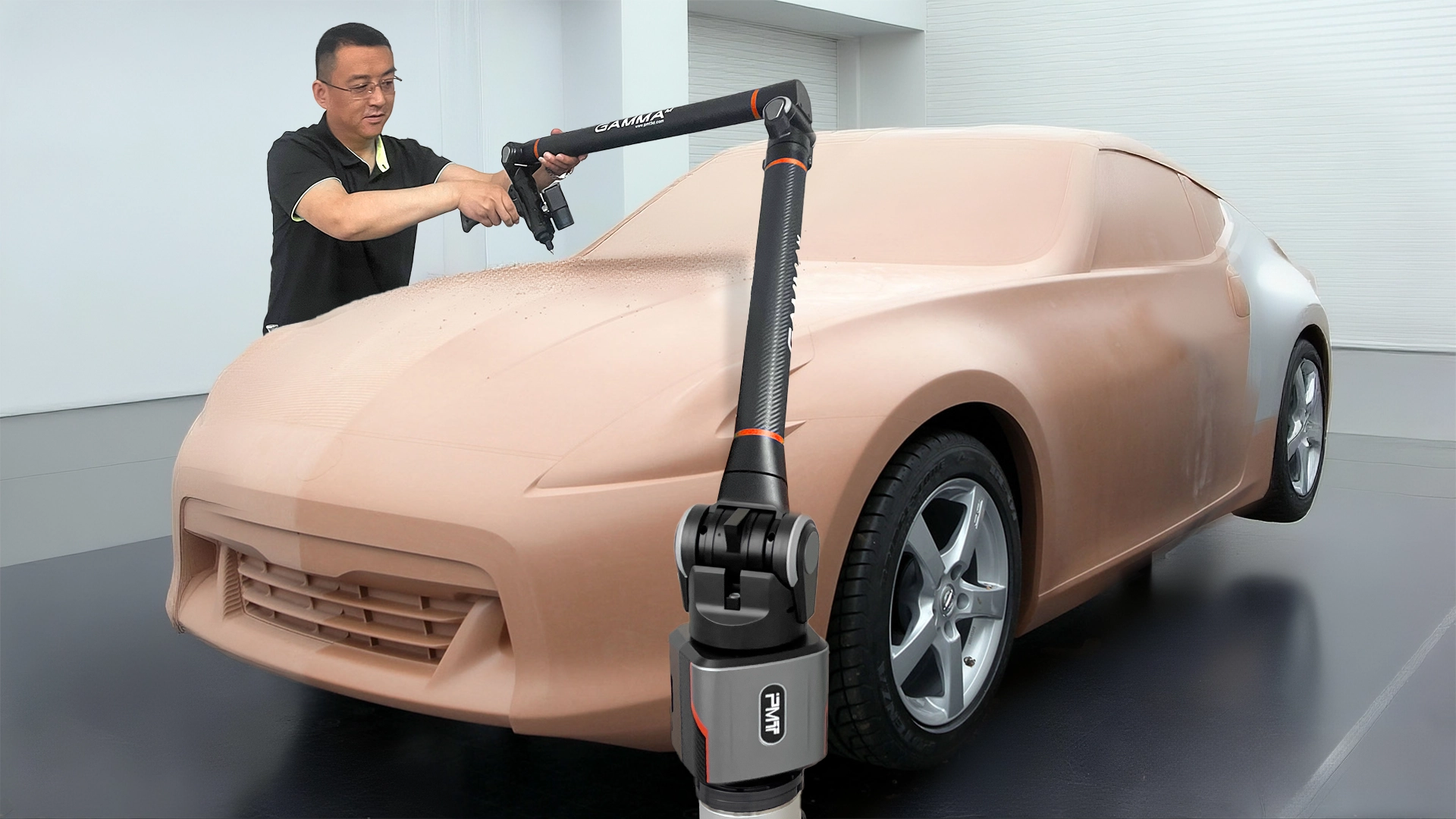

在开发新型车辆模型的初期阶段，某车企设计团队利用PMT便携式三坐标测量机——激光扫描关节臂来捕捉汽车油泥原型件的3D几何形状。这一流程使团队能够在两周内完成原型的完整数字模型，相较于传统方法节省了大约40%的时间。最终模型精确度达到±0.05mm以内，为团队提供了宝贵的时间来进行风洞模拟、结构调整和模具生产。
先进的关节臂三坐标测量技术是提升汽车原型开发速度和准确性的好帮手，使制造商大大缩短产品开发周期，提升企业竞争力。
三坐标测量机推动制造业数字化转型

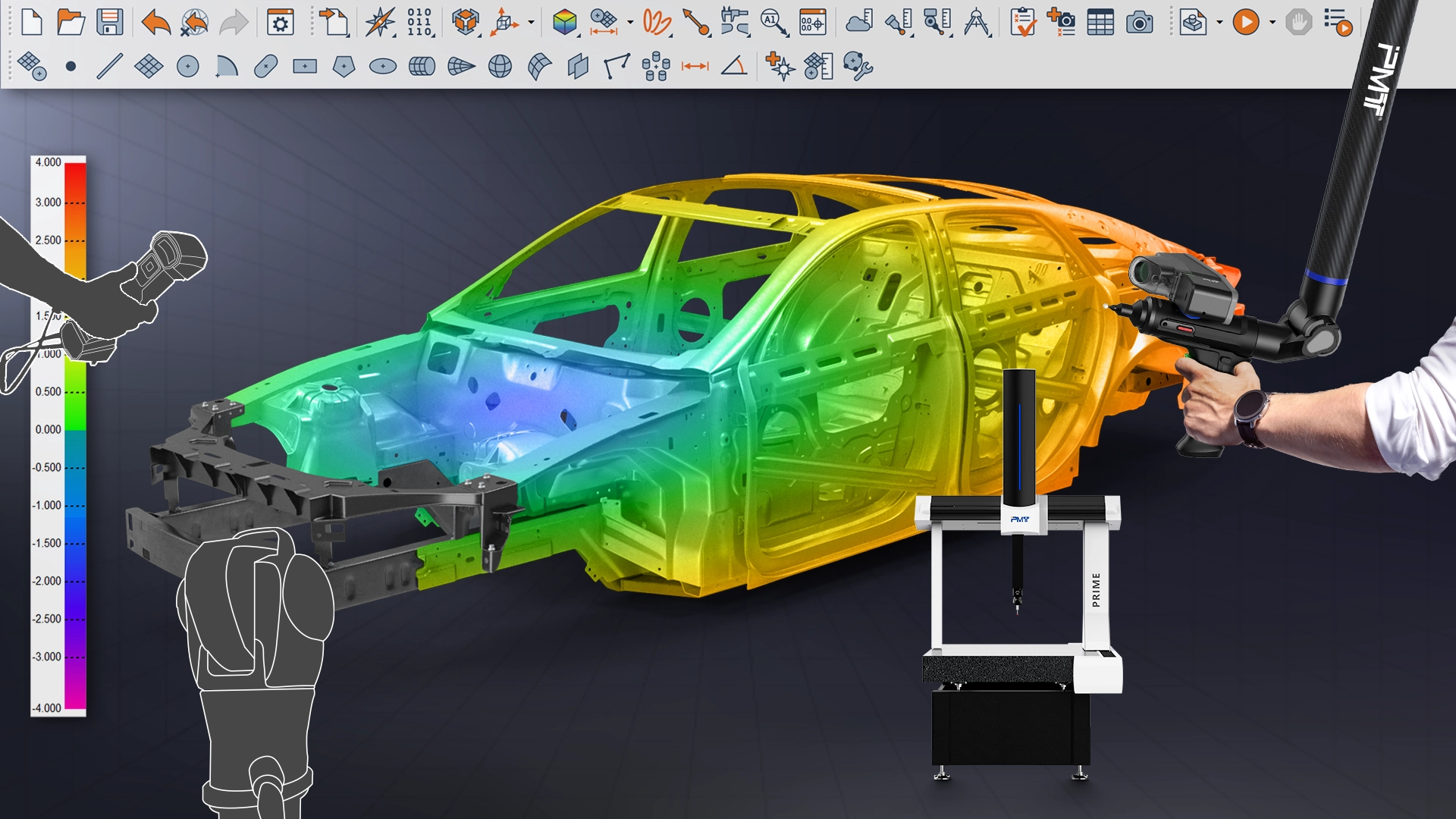

以上简述了三坐标测量机在逆向工程中的作用。通过与CAD/CAM/CAE系统无缝集成，便携式三坐标测量机——关节臂尤其适用这一手段，不仅可简化产品的流程开发过程，同时也支持向精密制造的快速转型。
对于高效和精确的逆向工程，发现PMT更多的三坐标测量机解决方案，包括便携式三坐标测量机，固定式三坐标测量机，CAM3测量软件和高精度编码器。联系我们，提高您的产品开发和制造效率!
