三坐标CMM：如何与CNC协同构造质量闭环体系

在工业生产过程中，三坐标测量仪（CMM）是定义产品质量和设计精度的“高端测量工具”。数控机床（CNC）则是生产精确和复杂零部件的“加工制造工具”。二者协同可共同构成一个从设计、加工到检测、反馈、修正的完整质量控制流程。

三坐标测量仪（CMM）的定义

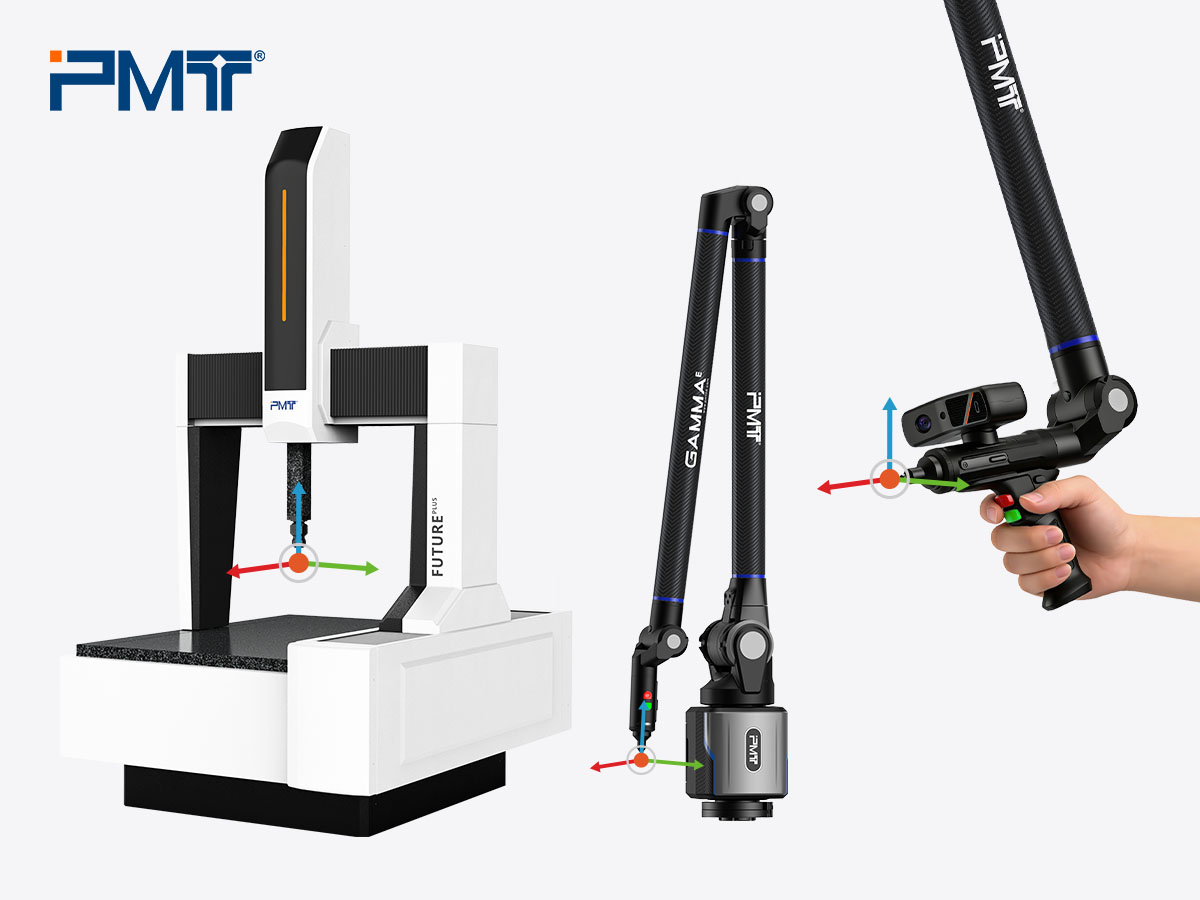

众所周知，三坐标测量仪历史悠久，已广泛应用于制造业的质量控制环节。在机器运行过程中，探针可任意选择接触式和非接触式，通过收集沿X、Y和Z轴的精确坐标数据来实现尺寸、位置和形位公差等精密检测。目前，常见的三坐标测量仪分为固定式（桥式三坐标测量仪、龙门三坐标测量仪、车间型三坐标测量仪）和便携式（关节臂测量机、手持式三维扫描仪）两大类。

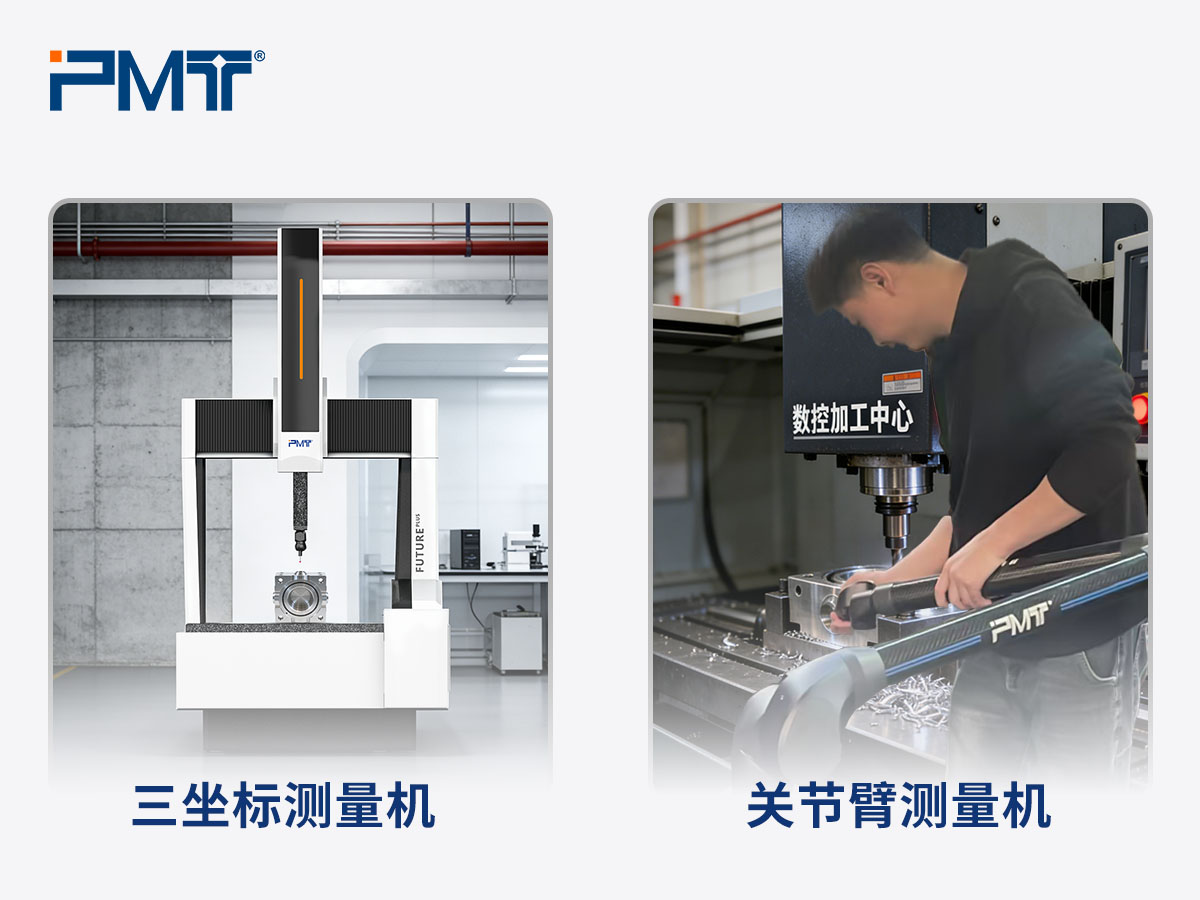

派姆特（PMT）作为深耕测量领域二十余载，致力于打造集多场景应用一体化的国家级高科技企业，构建了覆盖实验室、车间和现场的完整测量产品体系，满足多种场景下的检测需求。例如：派姆特固定式三坐标测量仪（PRIME、FUTURE）需在恒温恒湿的环境下进行测量，但所得精度更高。便携式三坐标测量仪——关节臂测量机可直接部署在CNC旁，更方便更高效。

数控机床（CNC）的定义

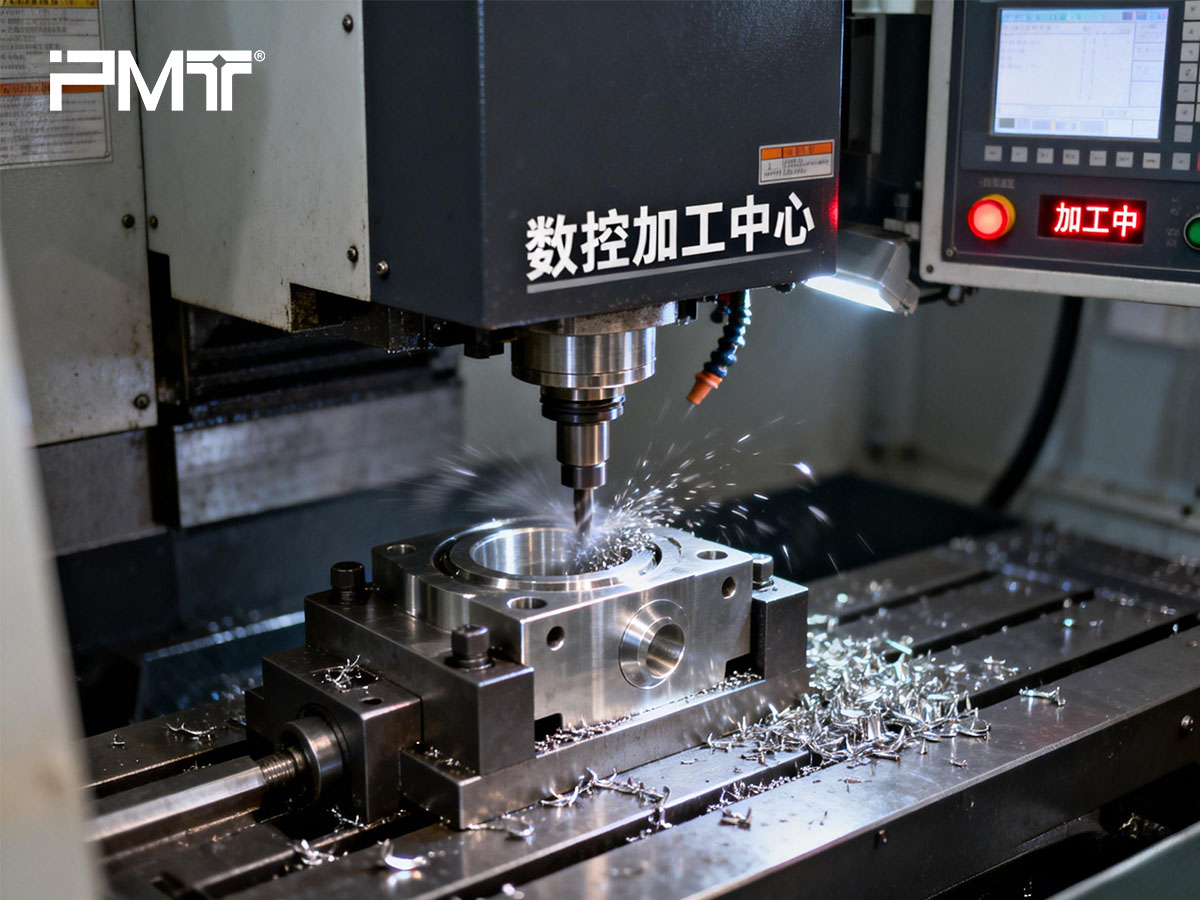

简而言之，CNC是把原材料加工成零件的设备。典型设备有：加工中心、数控车床、复合加工机床等，通过铣削、车削、钻孔、攻牙等工艺方法，获得所需形状、尺寸和表面精度的零部件。

CMM和CNC的具体对比

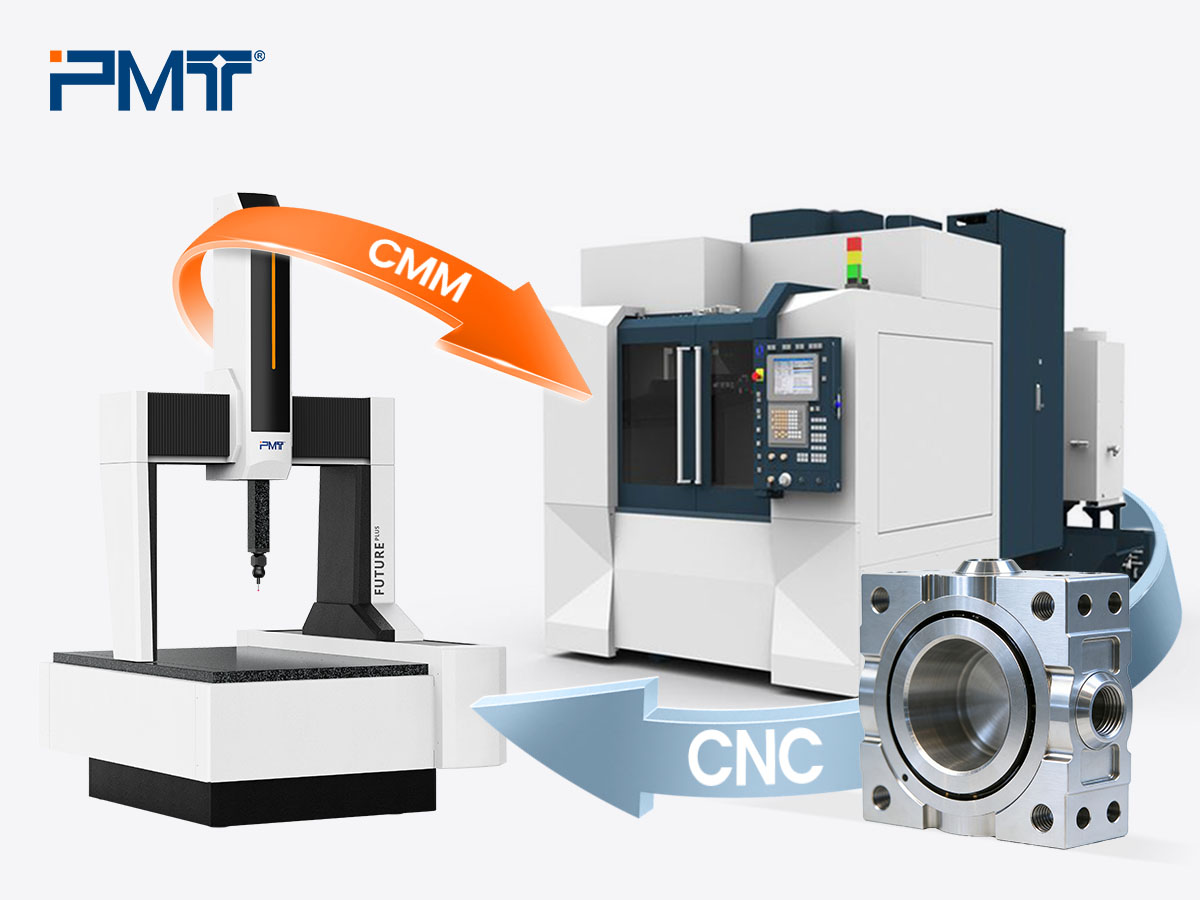

三坐标测量仪CMM如何驱动CNC流程优化？

正如前文所述，CNC负责生产零部件，CMM则承担着零部件质量验证的职责。换言之，通过在CNC加工早期，使用CMM发现偏差并及时修正，可有效避免质量问题滞后暴露、生产件的批量报废、生产效率低下等问题。

成熟的制造体系流程：

• 软硬结合与数据获取

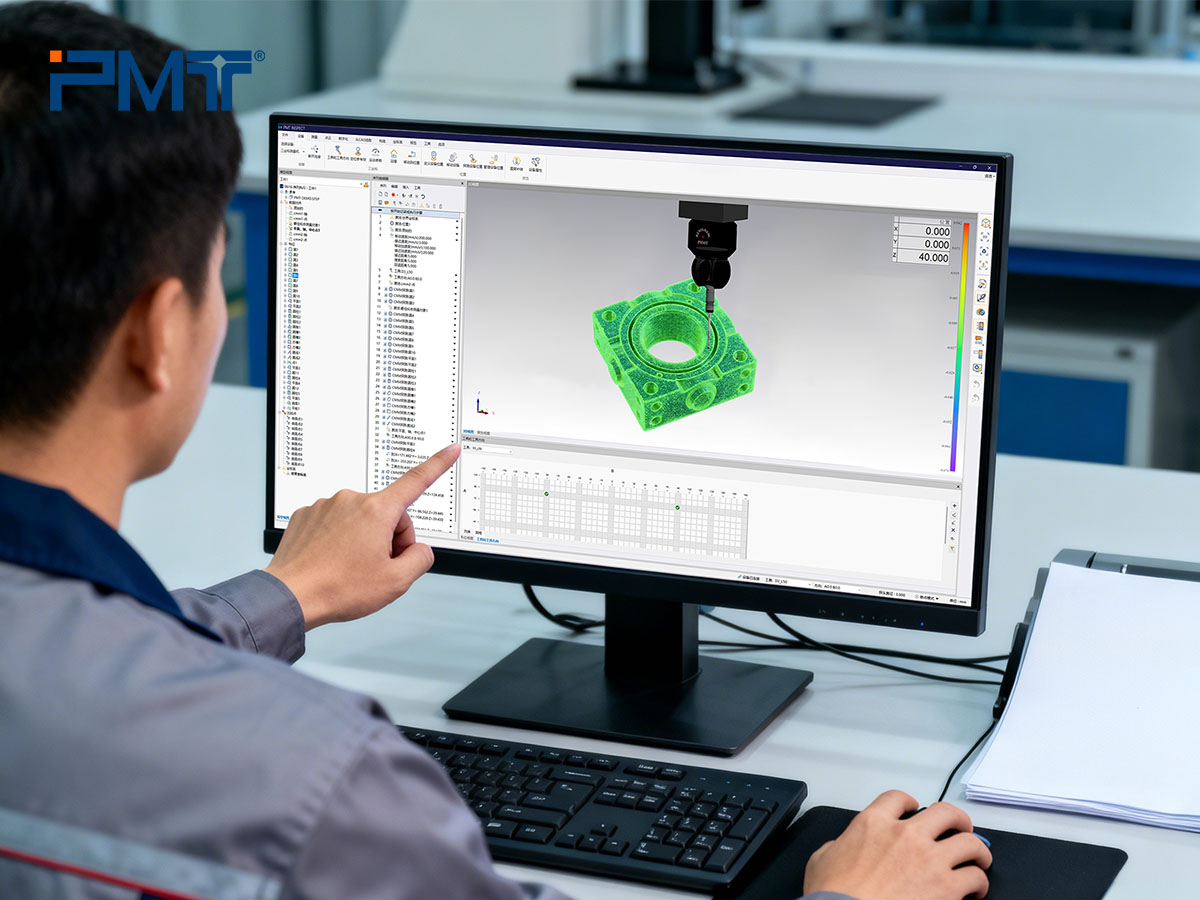

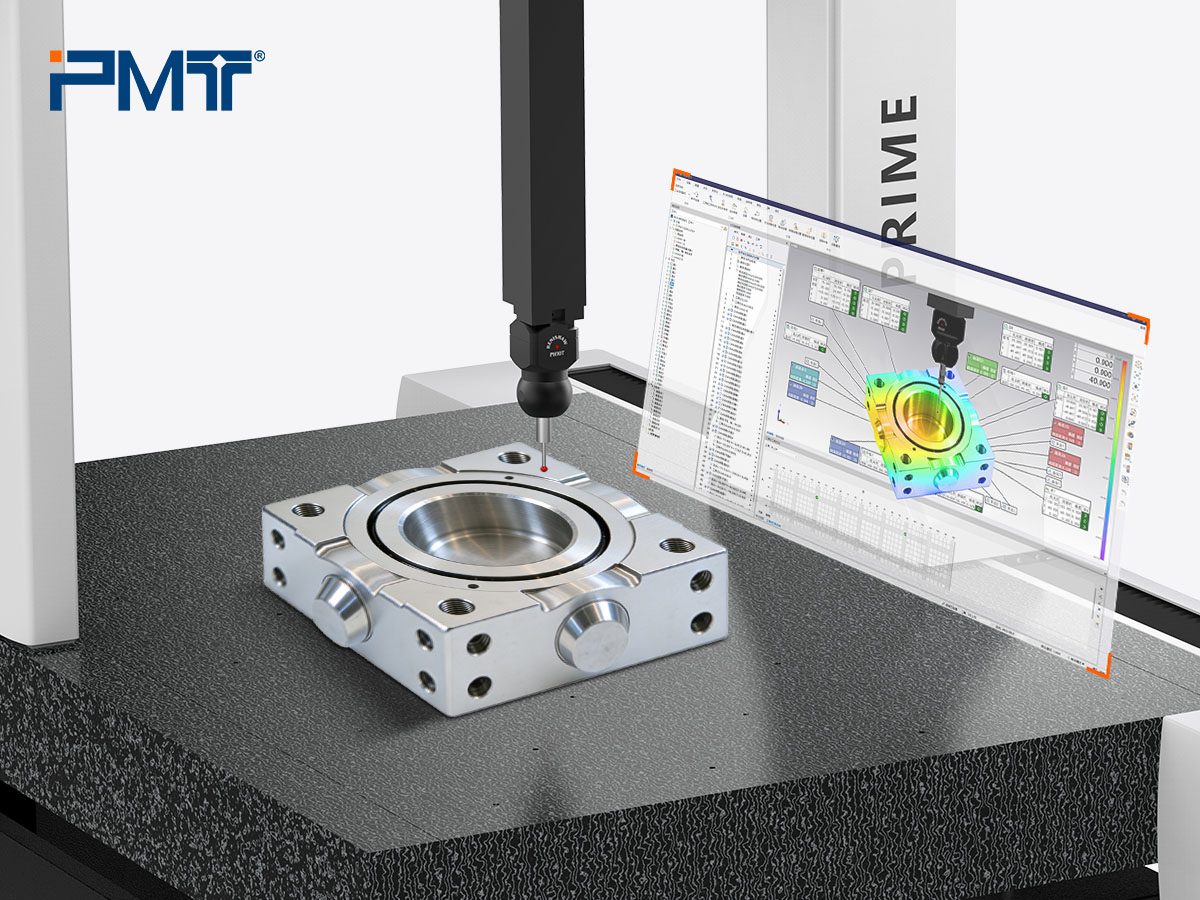

根据图纸要求，使用CNC把原材料加工成符合要求的零件，利用PMT派姆特三坐标测量仪（CMM）结合PMT INSPECT三维测量软件对CNC加工件进行高质量检测。检测可分为硬点探测或逆向扫描，需根据工件的几何特征进行判断。其本质都是通过软硬件结合的方式获取三维坐标数据，为优化制造流程提供可靠依据。

• 检测报告与偏差分析

测得工件所需的数据后，检测员通过构造所需特征或将CMM采集的点云信息与原始模型进行比对分析，获取数据偏差信息，不仅能够以此判断加工件合格与否，甚者还能找出影响工件质量的潜在威胁（CNC夹具松动、刀具磨损等问题）。

• 指导CNC加工流程

通过PMT CMM测得的数据偏差结果来优化生产过程。具体操作：将数据直接转化为调整指令，融入到CNC控制系统中，例如通过调整夹具或更换刀具的方式，为下一次生产提供精准纠偏。

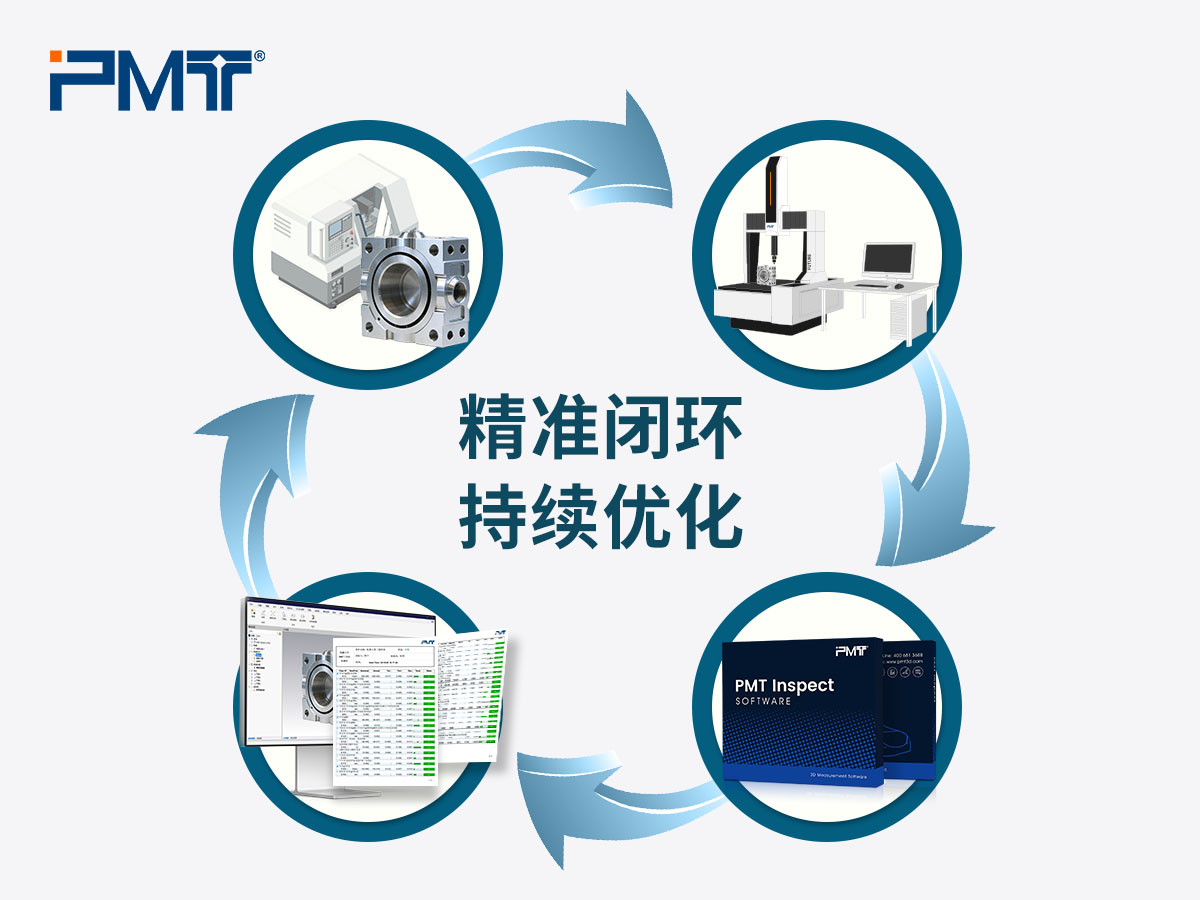

• 精准闭环体系

完成工艺调整后，CNC会生产新的加工件，并再次送入三坐标测量流程。通过对优化前后的检测数据进行比对分析，可验证调整效果，并不断迭代修正，最终形成精准高效的质量控制闭环体系。

结论

实时驱动流程只是手段，真正的高效需建立在长期稳定的质量管控手段下。PMT派姆特三坐标测量仪（CMM）与CNC的协同，非单一的质检或生产流程，而是通过CMM的数据采集、分析与实时反馈，精准推动CNC的工艺优化，帮助企业真正实现合格的制造管控体系。了解更多派姆特产品内容，点击查看-https://cn.pmt3d.com/coordinate-measuring-machine/
