派姆特GAMMA关节臂三坐标产品解读：帮您挑选更适配的测量方案

在全球工业5.0的浪潮与白热化竞争下，正倒逼企业不断提升产品品质、缩短交货周期。因此，高效精准的质量管控成为制胜关键，从而对产品测量的精度、效率以及灵活性提出了更高的要求。选型失误？性能过剩造成浪费？精度不足耽误工期？派姆特GAMMA关节臂三坐标应运而生，以革新性的便携测量方案，带来行业领先的精度、卓越的稳定性、高效的操作体验，成为应对严苛测量挑战的理想之选。

本文将从型号、量程、精度以及可选配件多个方面，全方位展示派姆特GAMMA系列的卓越性能，助您挑选更适合企业生产的测量解决方案。

一、6轴 vs 7轴，常规型号怎么选？

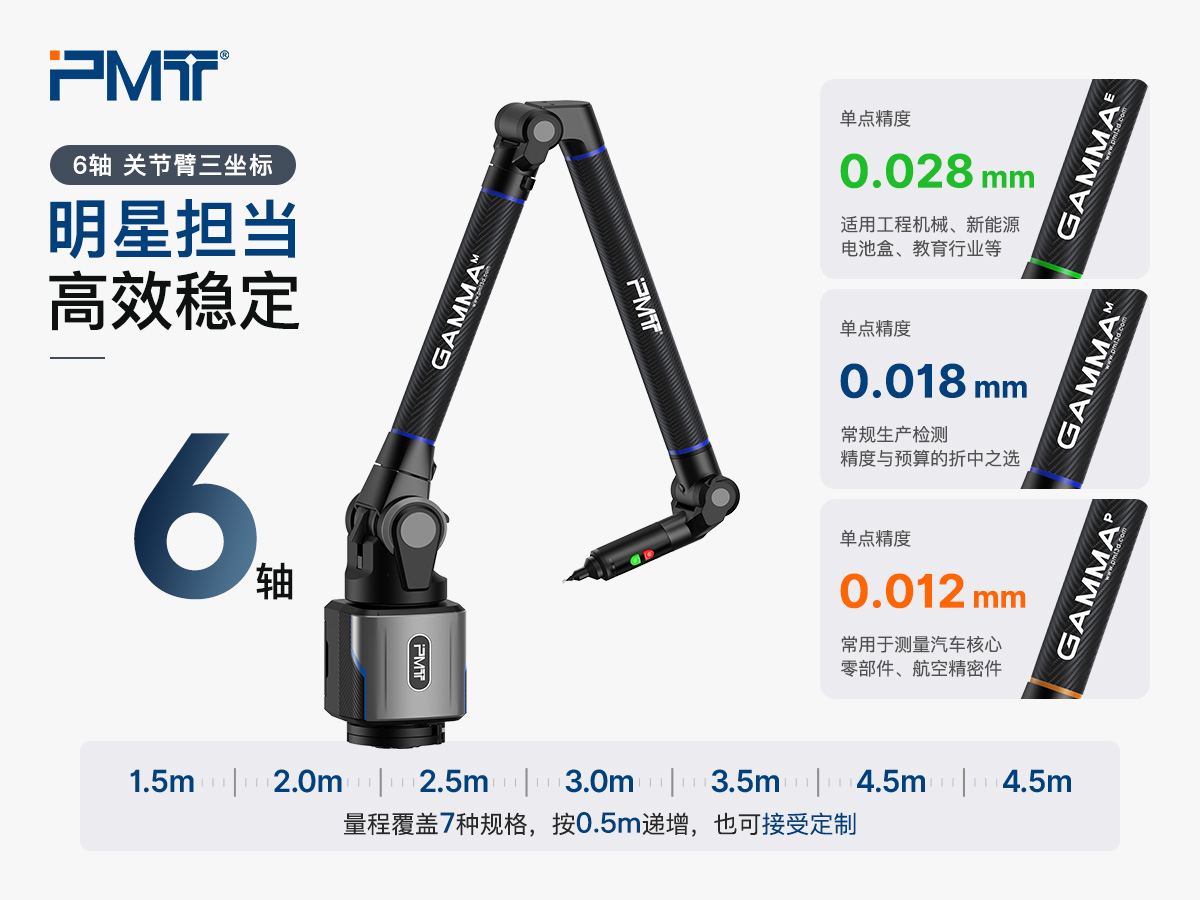

1、明星担当：GAMMA 6轴关节臂三坐标

GAMMA 6轴关节臂三坐标是车间现场接触式测量首选，满足绝大多数常规测量需求，在同等量程规格下精度表现更优。目前有P、M、E三种精度等级可选，每种精度量程覆盖1.5 m～4.5 m（关节臂三坐标伸展开的直径），按0.5 m递增，共7种量程规格，也可接受定制。

精度和核心指标：

• GAMMA P：精度天花板（单点0.012 mm），常用于测量汽车核心零部件、航空精密件；
• GAMMA M：兼顾精度与预算（单点0.018 mm），常规生产检测，是比较折中的选择；
• GAMMA E：性价比之选（单点0.028 mm），适用于工程机械、新能源电池盒、教育行业等检测。

灵活拓展性能：

GAMMA 6轴关节臂三坐标全系列支持多种测头的拓展选配：

• 加长杆：能够探测深孔，一探到底；
• 尖测针：便于精准检测微小孔径；
• 蛙跳球、蛙跳锥：高效拓展量程，但会损失精度。

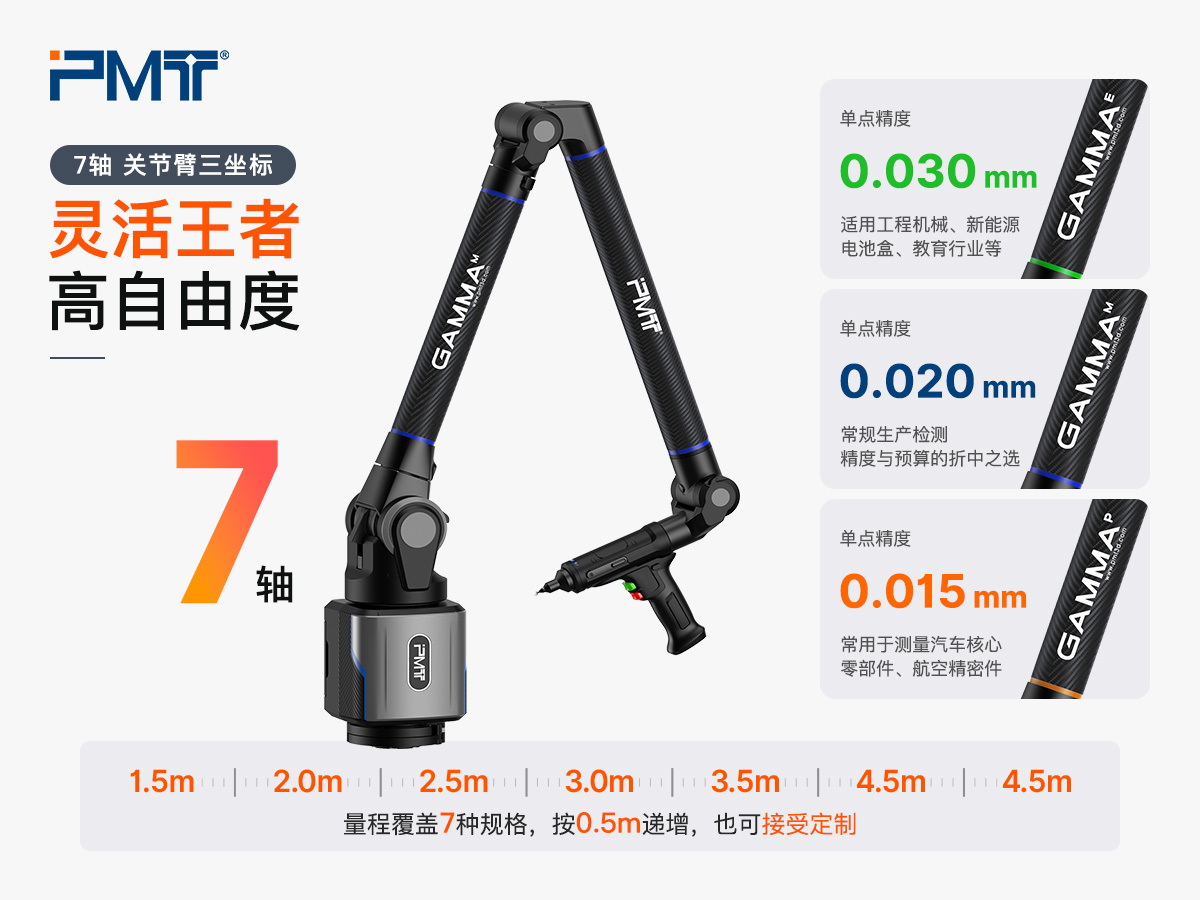

2、灵活王者：GAMMA 7轴关节臂三坐标

GAMMA 7轴关节臂三坐标多了一个自由度，精度等级与量程选择同6轴一样，但后期拓展能力更强。

精度指标：

• GAMMA P：单点0.015 mm；
• GAMMA M：单点0.020 mm；
• GAMMA E：单点0.030 mm 。

除加长杆、尖测针、蛙跳外，还支持搭载派姆特新一代蓝光扫描头、叉测头、8轴转台，适合更加复杂的应用场景，例如：工件姿态不好调整、检测点位有遮挡或者死角、工件表面材质较软、现场操作空间受限等情况。

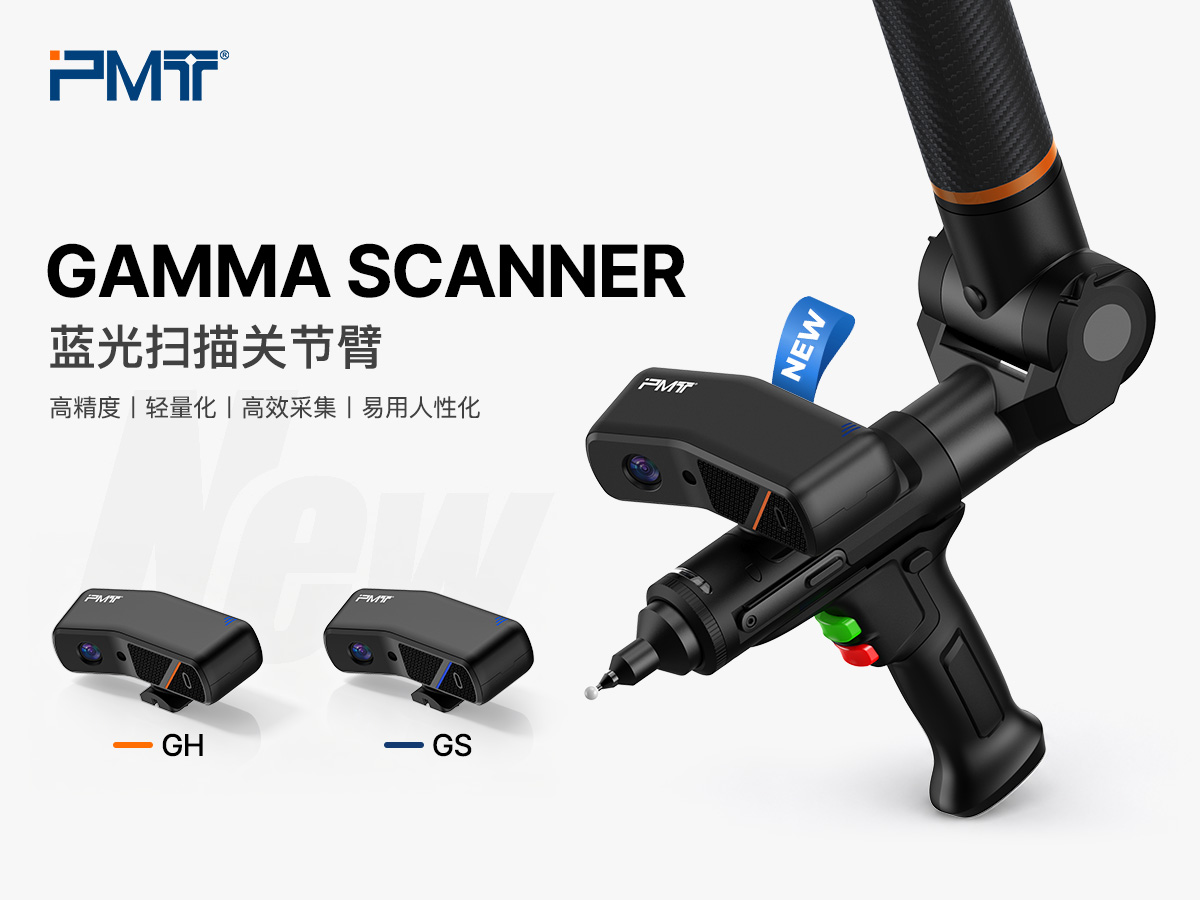

二、技术大成：GAMMA 蓝光扫描关节臂

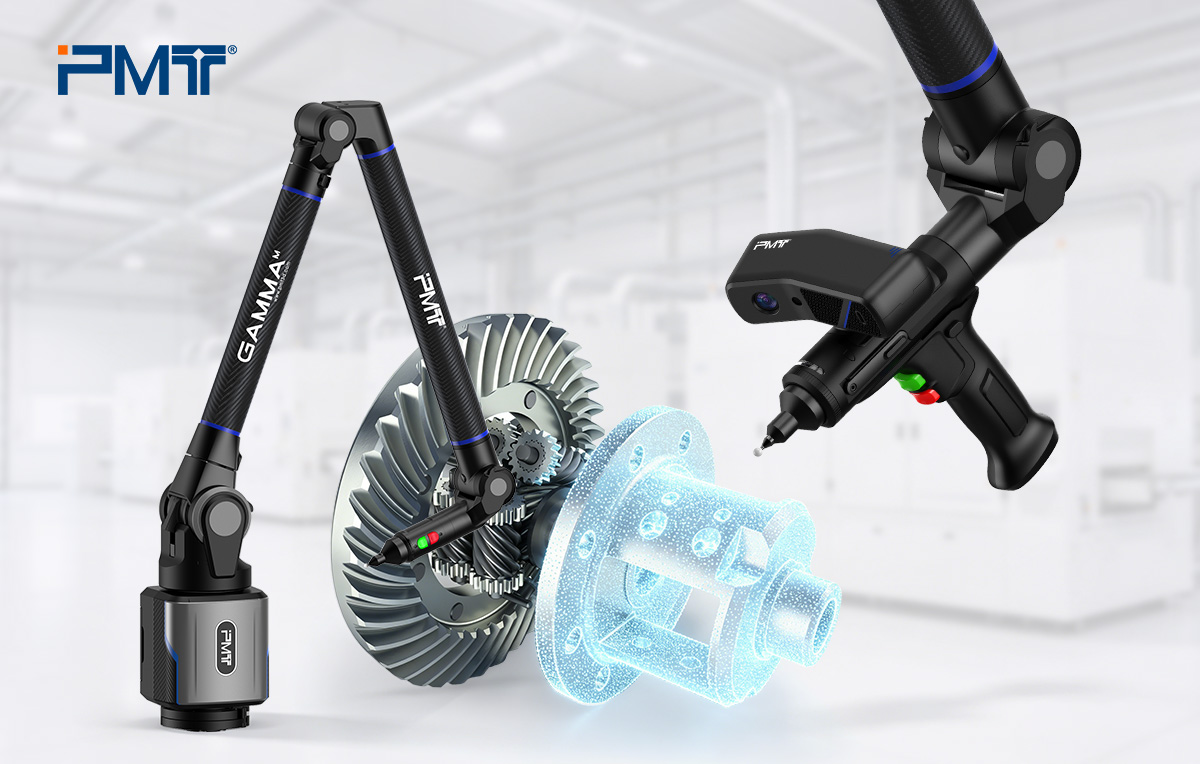

GAMMA蓝光扫描关节臂通过高速扫描与智能数据处理算法，大幅缩短单例扫描时间，广泛用于车身结构、复杂曲面的探测，尤其在逆向建模工作中表现突出，测量效率得到大幅提升。

精度指标（定义为LDIA)：

• GH：高达0.035 mm（整机精度）；
• GS：高达0.040 mm（整机精度）。

扫描头规格：

性能优势：

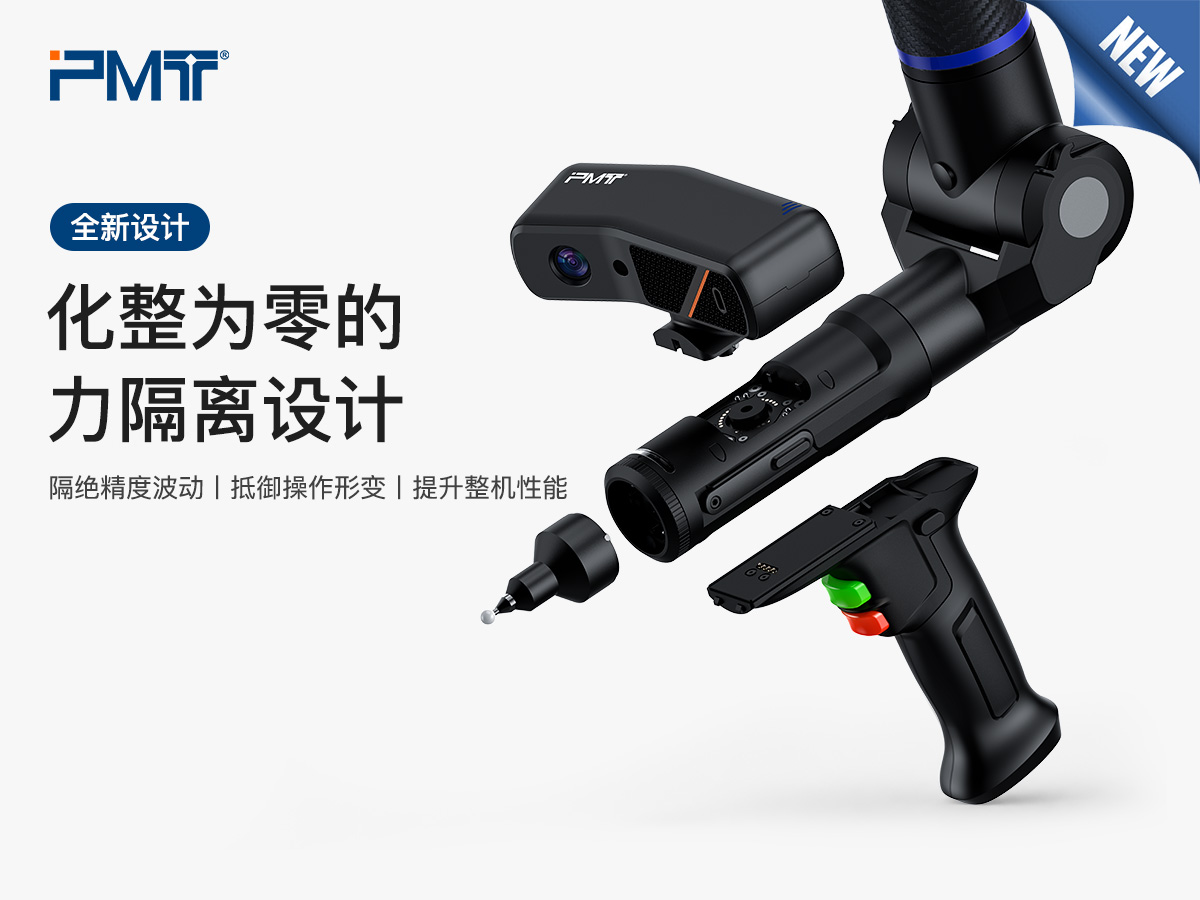

• 全新力隔离设计：采用“化整为零”的力传导隔离设计，将手柄与扫描头分离，减少人为握持和部件之间相互影响产生的精度波动，可有效抵抗操作过程中的微小形变，提高扫描系统精度和稳定性；

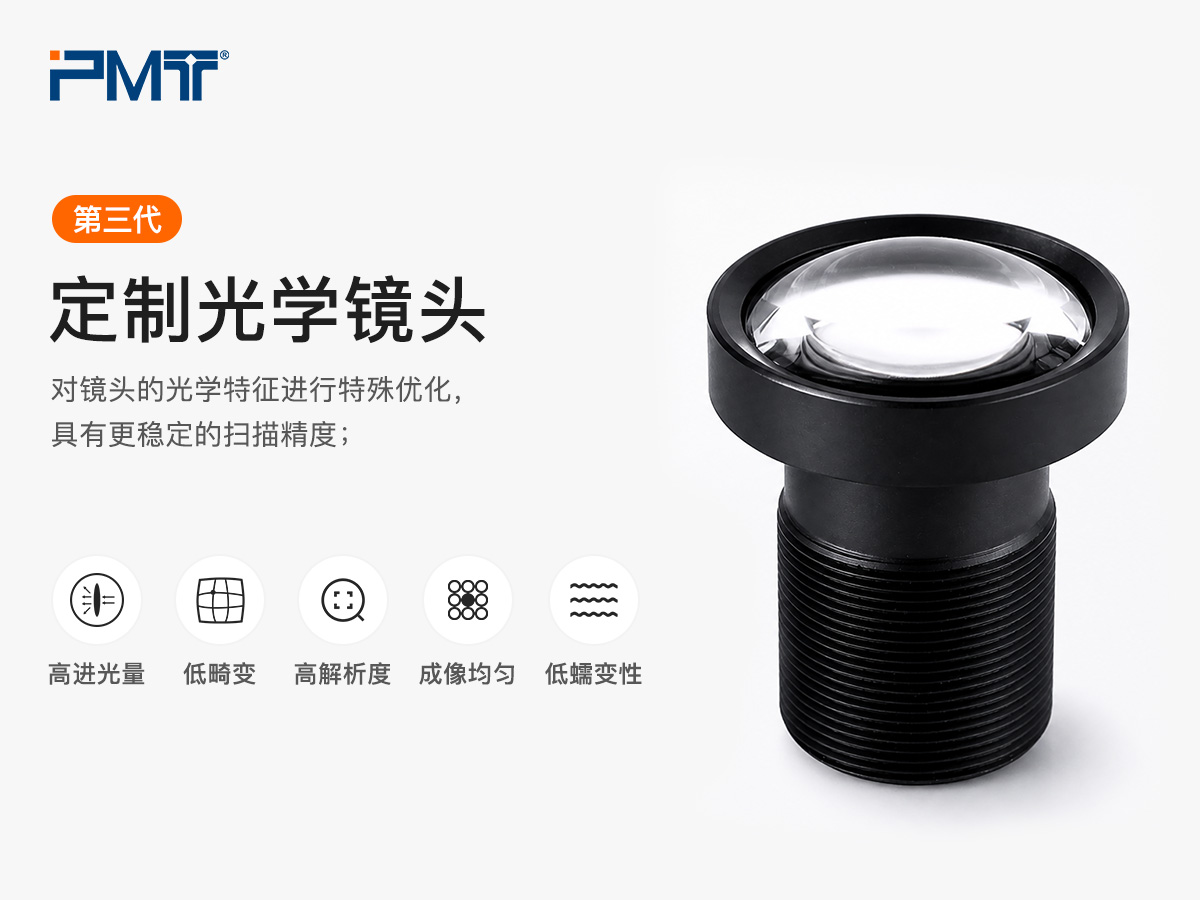

• 定制光学设计：对镜头光量、畸变、解析度、成像均匀、透镜蠕变性等光学特征进行特殊优化，具有更稳定的扫描精度；

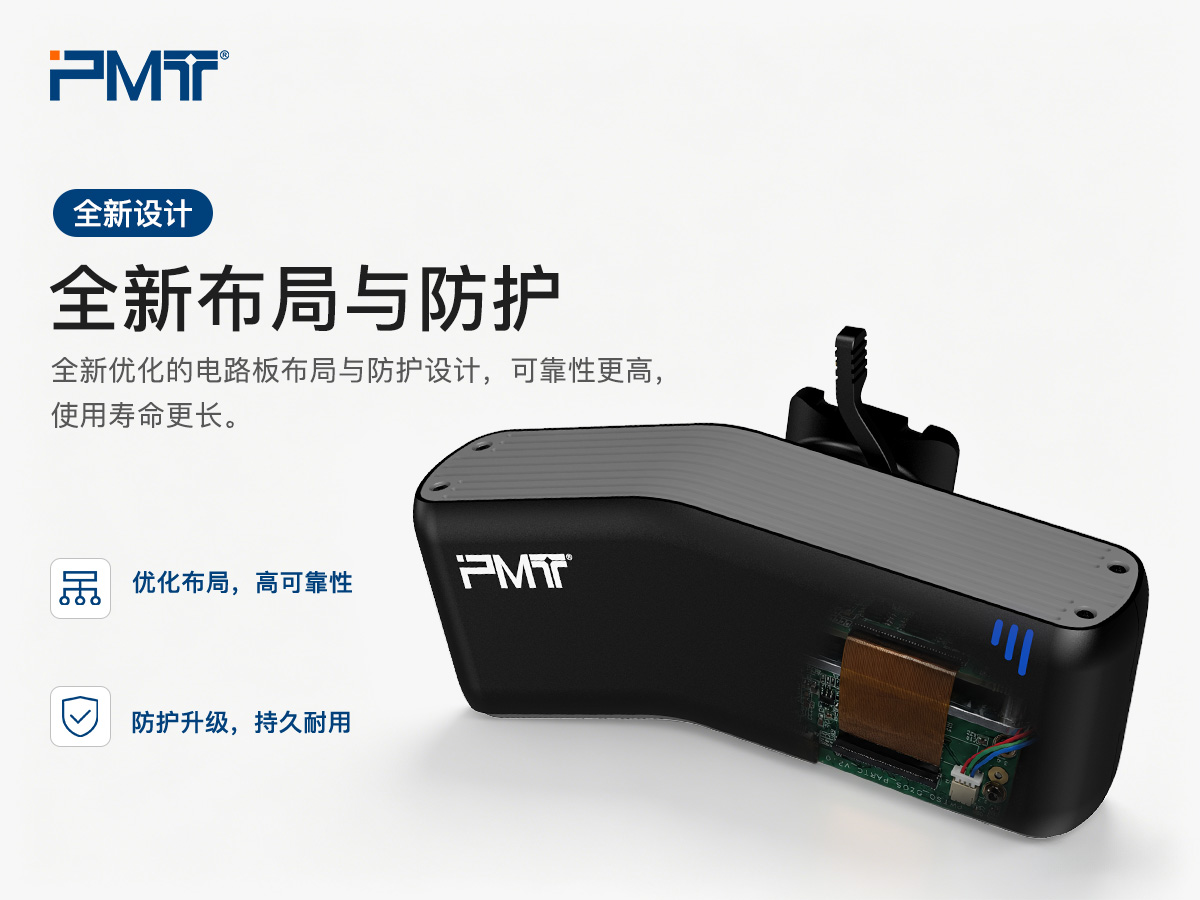

• 可靠的布局与防护：全新优化的电路板布局，非常少量导线穿插，可靠性高，电路板分布在主骨架四周，热管理均匀；光学模组增加防尘/减震海绵，提高防护等级，提高使用寿命；

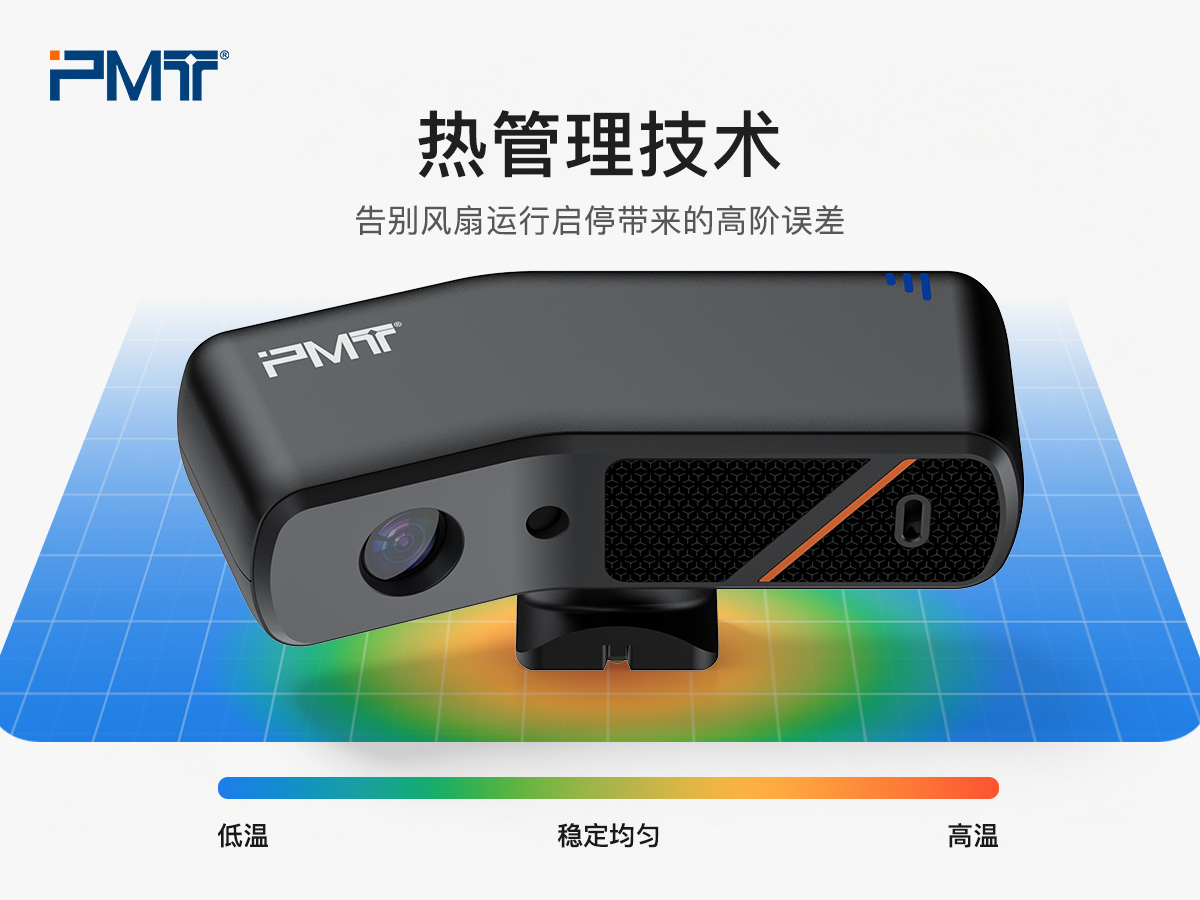

• 全新热管理技术：取消散热风道，提高了设备精度稳定性，且解决了风扇运行启停带来的高阶误差；

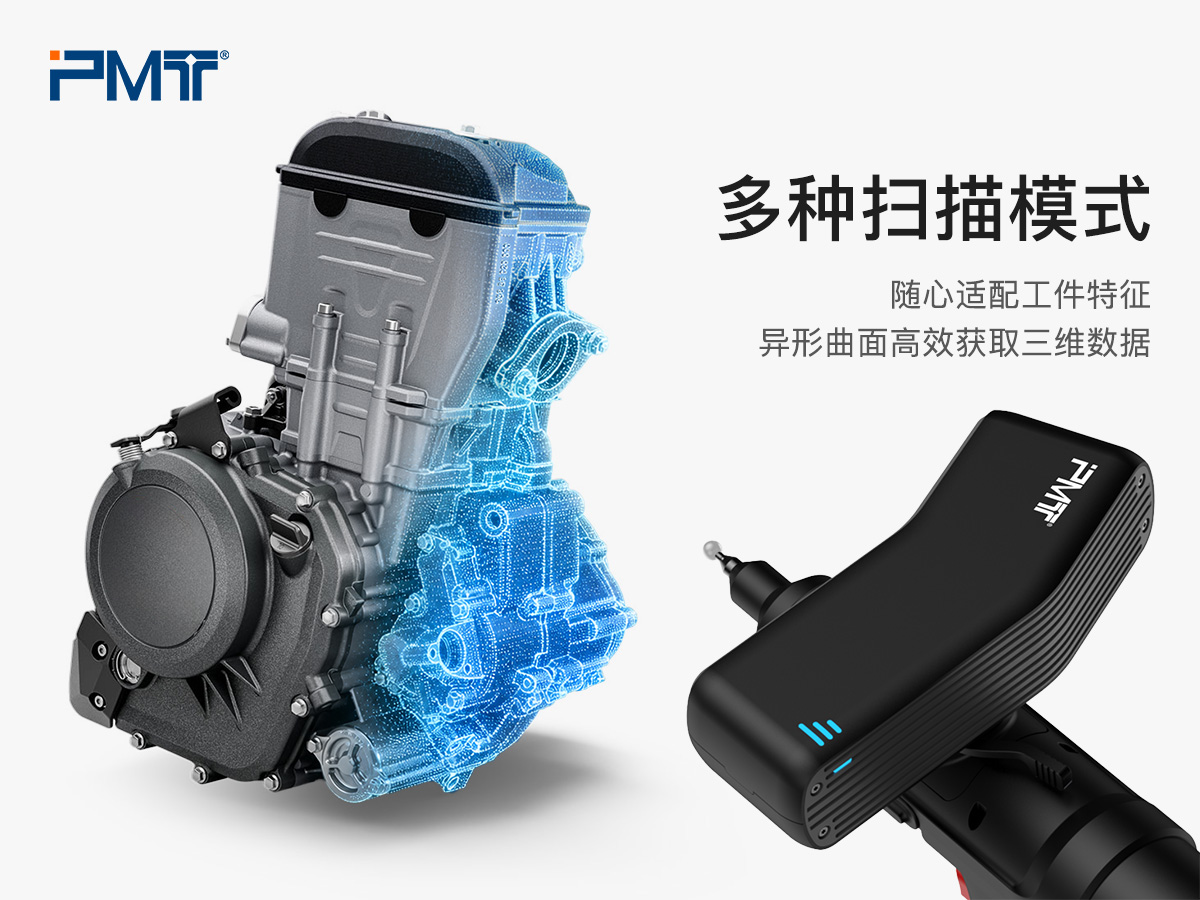

• 多种扫描模式：根据工件特征自由选择扫描模式，轻松完成复杂曲面和自由形状的高密度点云采集，快速获取产品的三维数据；

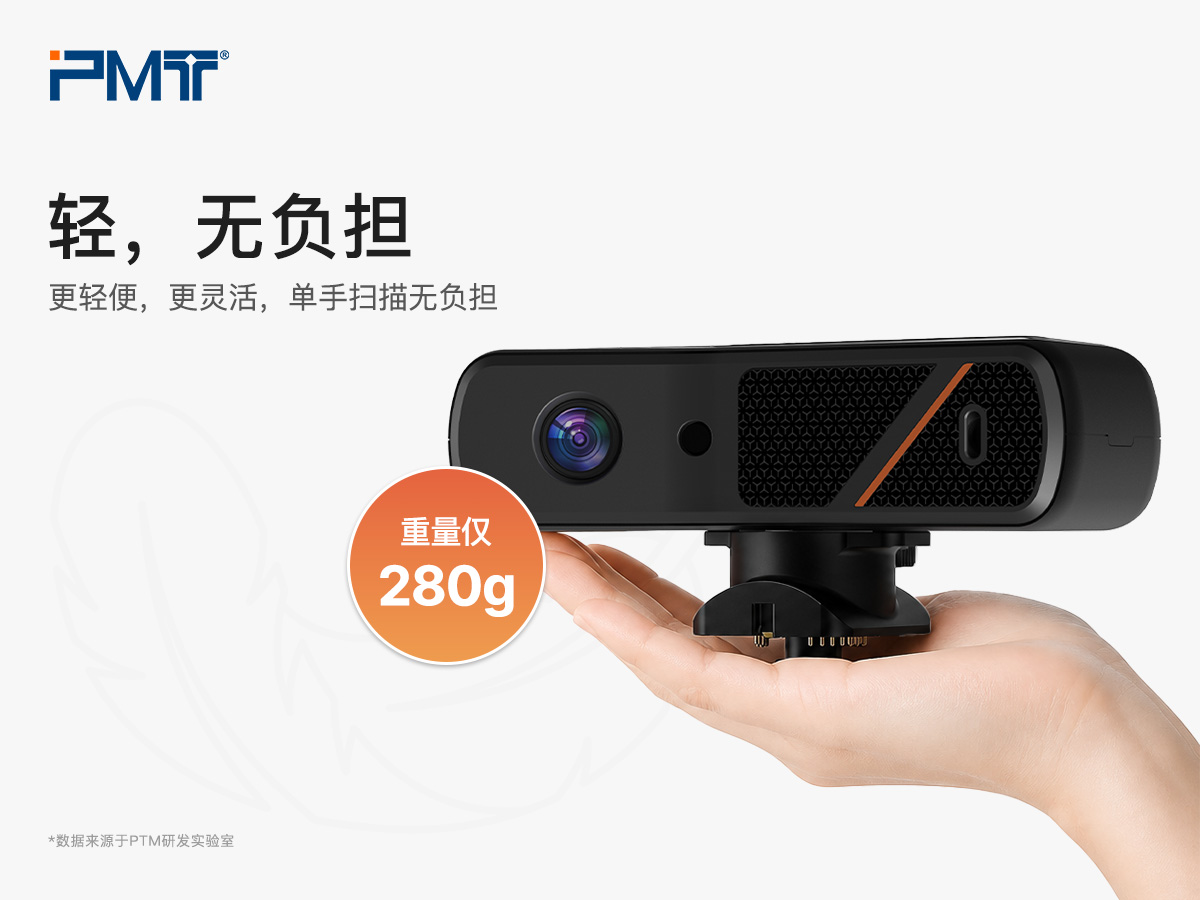

• 轻量化设计：重量仅第一代的49%，体积仅第一代的30%，提高使用舒适性和测量精度，降低负重形变；

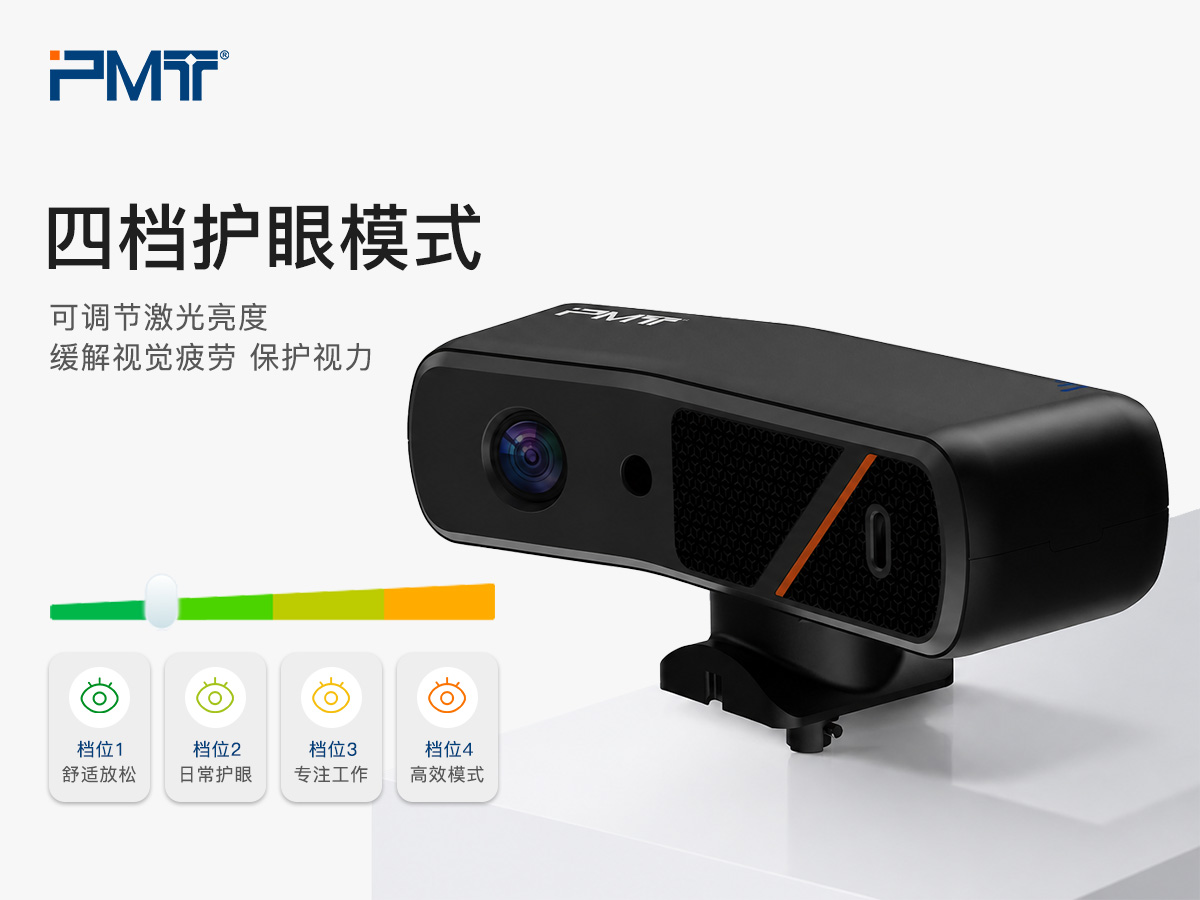

• 护眼模式：专设四档护眼模式，可调节激光亮度缓解长期操作下的视觉疲劳，从而保护视力；

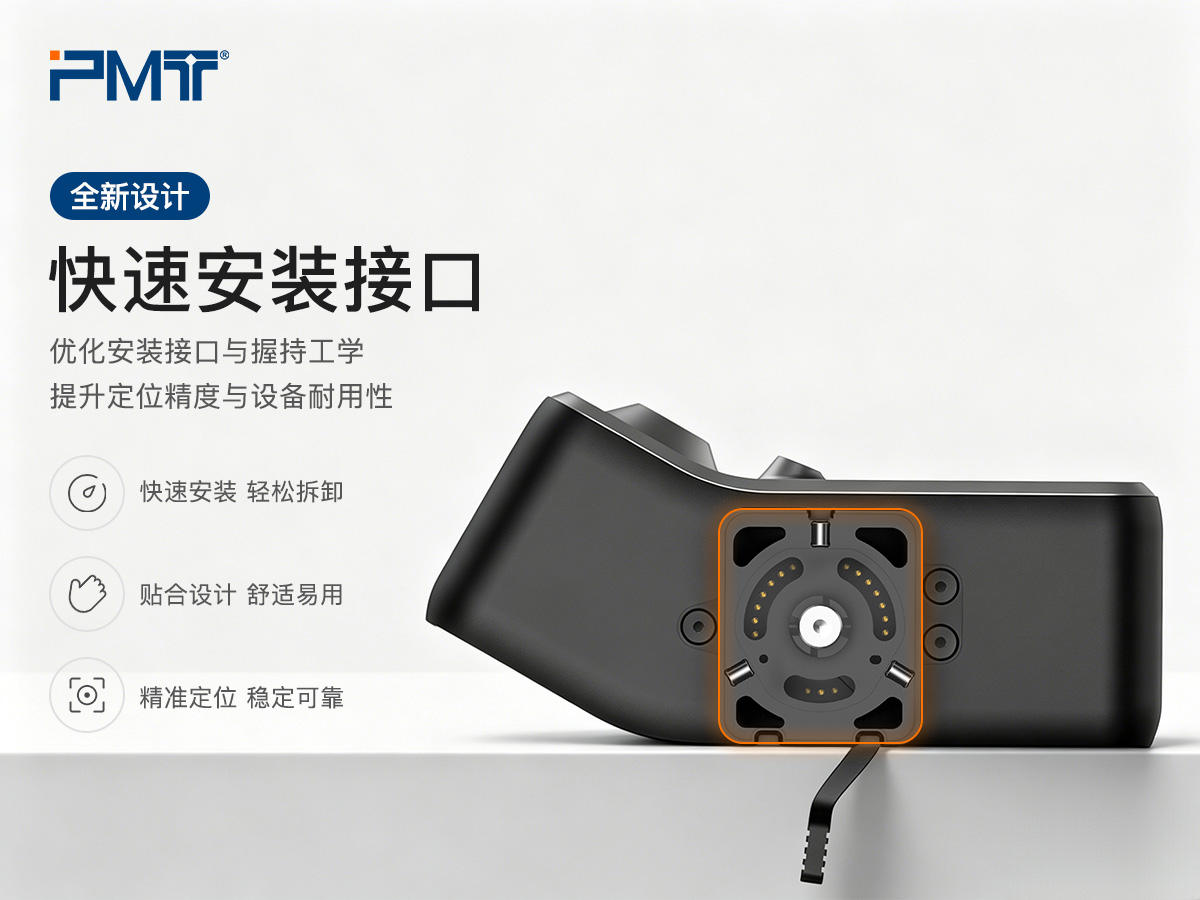

• 快速安装接口：优化安装接口和操作手感，提高设备寿命，提高定位精度。

三、量身定制：GAMMA 弯管测量关节臂

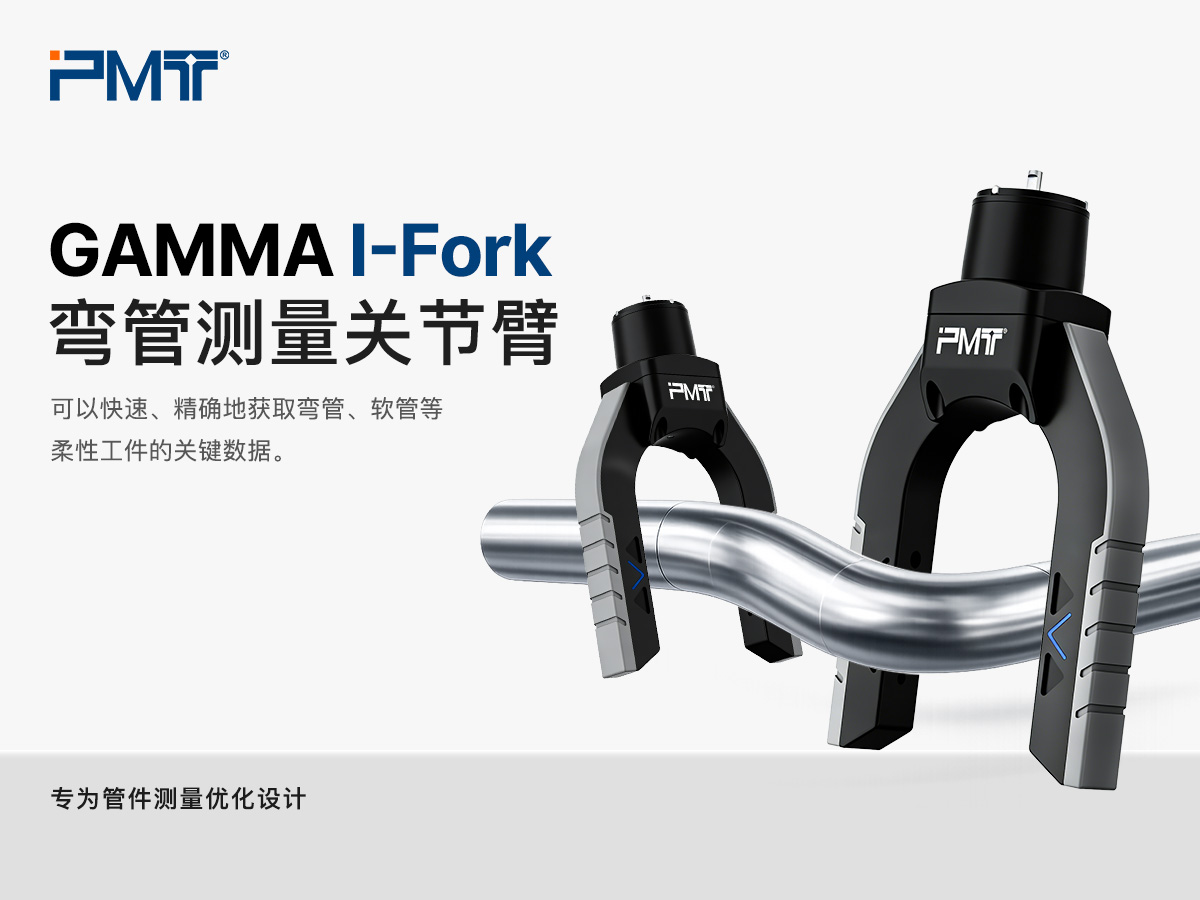

GAMMA产品可根据实际需求选择适配的激光叉测头，又称作“弯管测量关节臂”。GAMMA I-Fork专为管件测量优化设计，可直接安装在管件生产线旁，快速、精确地获取弯管、软管等柔性易变形工件的弯曲角度、管件尺寸等数据。完美解决了传统方法测量柔软、易变形管件的难题，在确保测量精度的同时，有效保护工件表面完好无损。

此外，GAMMA I-Fork即插即用，无需安装工具即可更换，并且更换相同的型号后，无需重新校准。

叉测头规格：

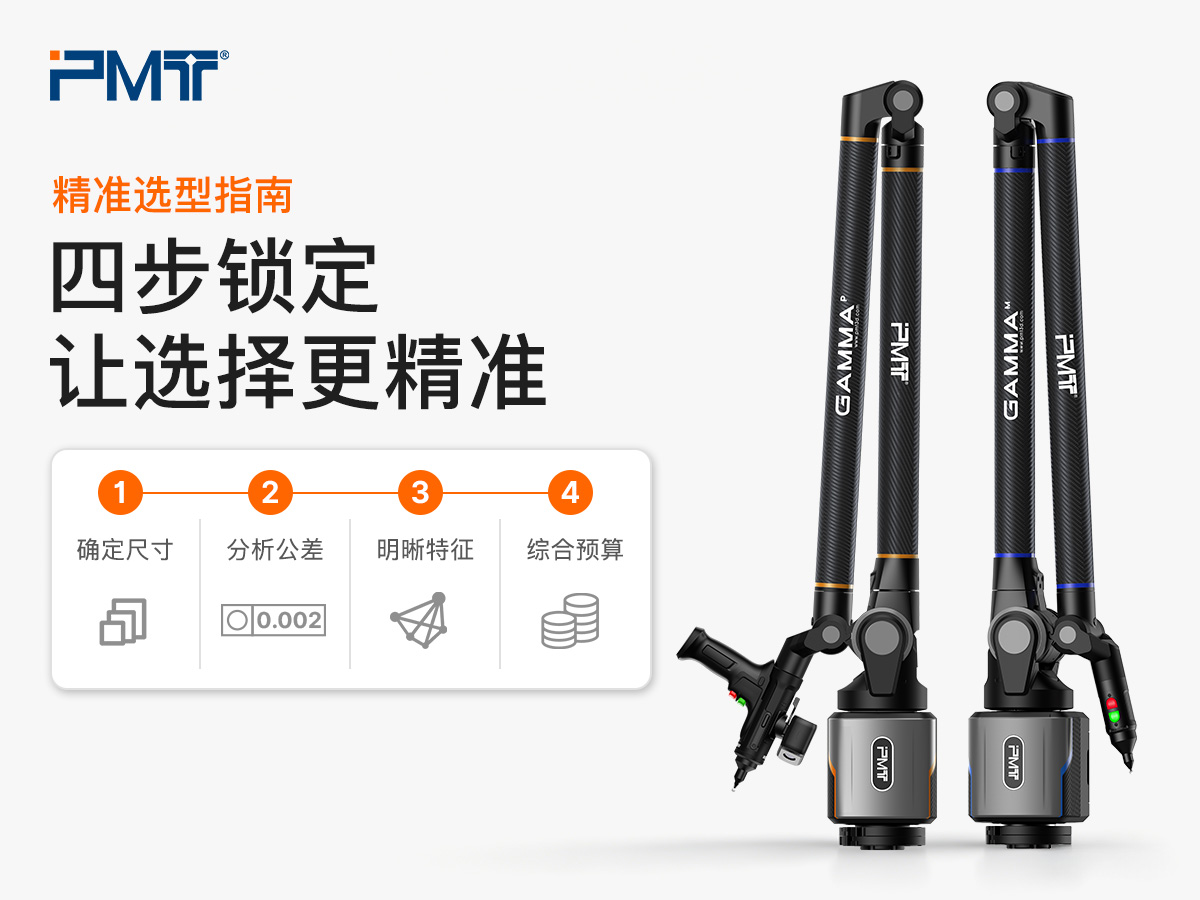

四、精准选型指南：四步锁定

结合前文，相信您对选型已有了具体的概念。如果您还在纠结，不妨参考以下思路综合考虑：

1、确定尺寸：明确工件的尺寸范围（评定长、宽、高），确定所需量程；

2、分析公差：分析产品关键尺寸的公差要求，选择对应精度等级；

3、明晰特征：明确待测工件的复杂度，决定轴数及是否需要扫描或转台；

4、综合预算：在满足以上需求的前提下，选择最优性价比配置。

派姆特建议：

• 对精度要求高且工件表面不复杂：优先选择GAMMAp 6轴关节臂三坐标；
• 重视灵活性与性价比：推荐GAMMAM 7轴关节臂三坐标，后期可灵活拓展；
• 复杂曲面挑战者：推荐GAMMA 蓝光扫描关节臂三坐标，轻松实现逆向工程，搭配8轴转台使用时，可以减少测量死角，让整体操作更高效、更灵活。

五、全系列产品设计与亮点

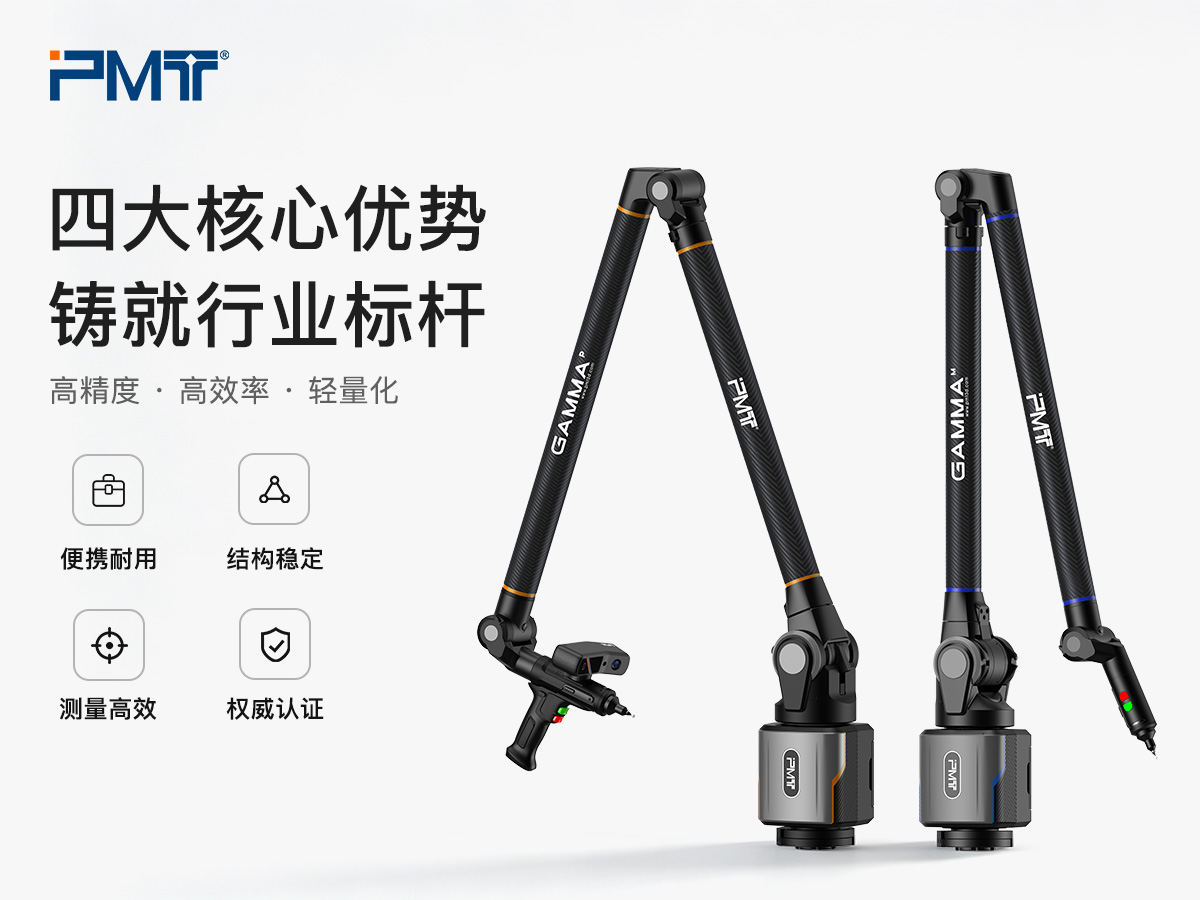

GAMMA系列除以上无与伦比的优势之外，全系列关节臂三坐标均具有以下强大特点：

1、便携与耐用性

派姆特关节臂三坐标采用航空碳纤维材质，整体轻巧，强度优越，特别设计的铺层连接杆抗扭曲、抗弯曲性好。设备通过了-20℃至60℃的极端温度循环、IP54防尘防水认证、冲击及振动测试，能适应车间现场复杂的测量环境。此外，双把手底座的设计，让安装与拆卸更加省力，用起来十分顺手。

2、结构稳定性

派姆特全球首创外解耦内置平衡机构，通过机械结构实现每个关节独立运作，互不干扰,并且在关节内部集成弹簧系统，减轻重力影响。再配合双悬支撑结构，使设备整体的平衡性、精确性以及操作手感都有明显提升，同时也减少了受力变形的概率和维护成本。

3、测量高效性

派姆特GAMMA关节臂机内置5G频段Wi-Fi模组，数据传输速率更快。在车间现场，只需移动派姆特自主的生产的折叠可升降式三脚架、电动真空吸盘或者高强度一体式磁力吸盘（根据工件特性选择），便可使您无拘束地围绕大型工件进行移动测量，不受物理线缆长度限制。

4、权威国际认证

派姆特GAMMA全系列关节臂三坐标均通过ISO 10360、CE等国际产品标准，roHs欧盟环保认证，综合性能毫不逊色当下时代竞品。

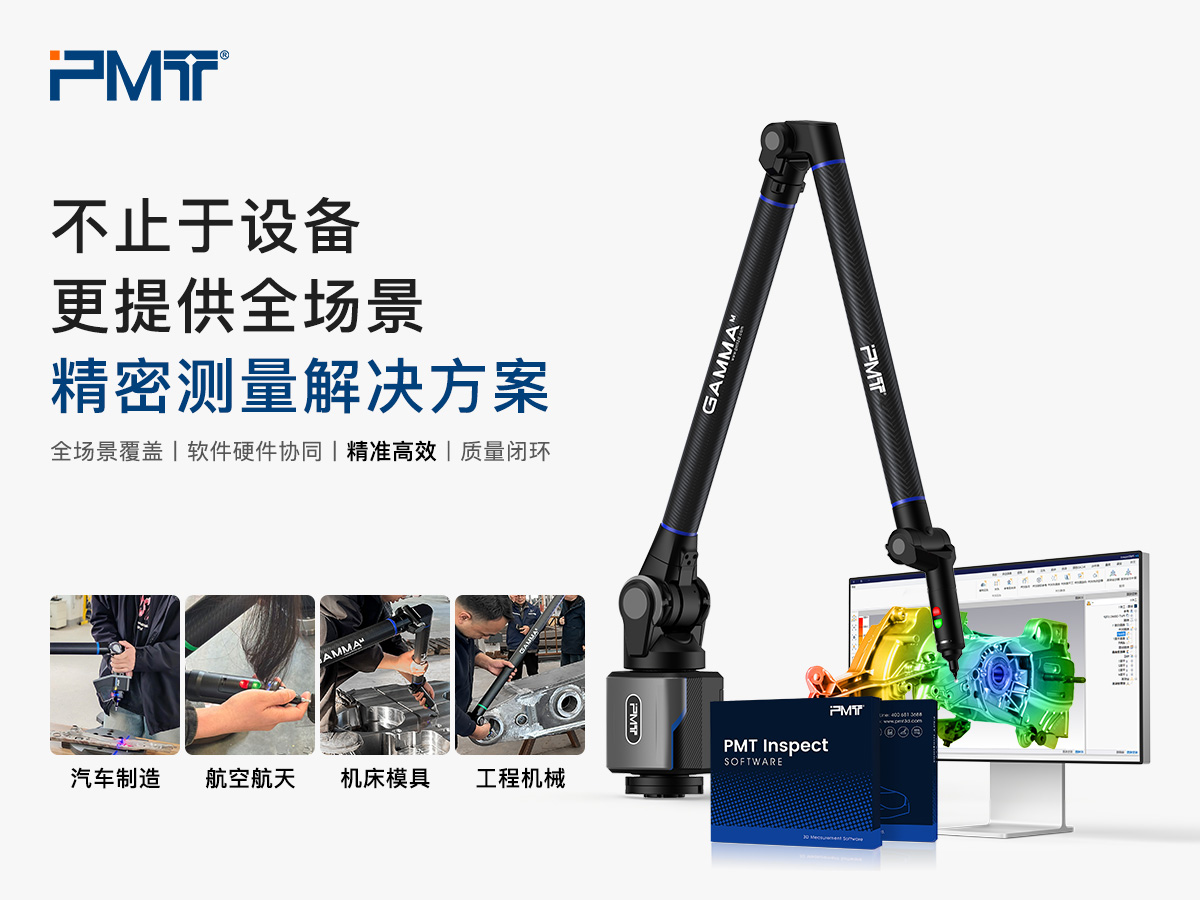

六、不止于设备，更提供全场景精密测量解决方案

派姆特GAMMA系列关节臂三坐标，不仅仅是一套适用于生产现场的便携式测量设备，更是一套为复杂现场环境量身打造的精密测量解决方案，已全面覆盖汽车制造、航空航天、机床模具、工程机械等多个领域的龙头企业。

面对日益严苛的检测需求，您无需在“搬工件”与“降精度”之间做出取舍。派姆特软硬协同布局，依托全品类精密测量硬件，搭配自主研发的 PMT INSPECT 三维测量软件，具备从实验室到车间、从精密零件到大型工件、从接触式测量到非接触式扫描的全覆盖能力，为企业打造质量管控的高效闭环。
