派姆特管件检测专用关节臂三坐标，直连CNC弯管机保证加工质量

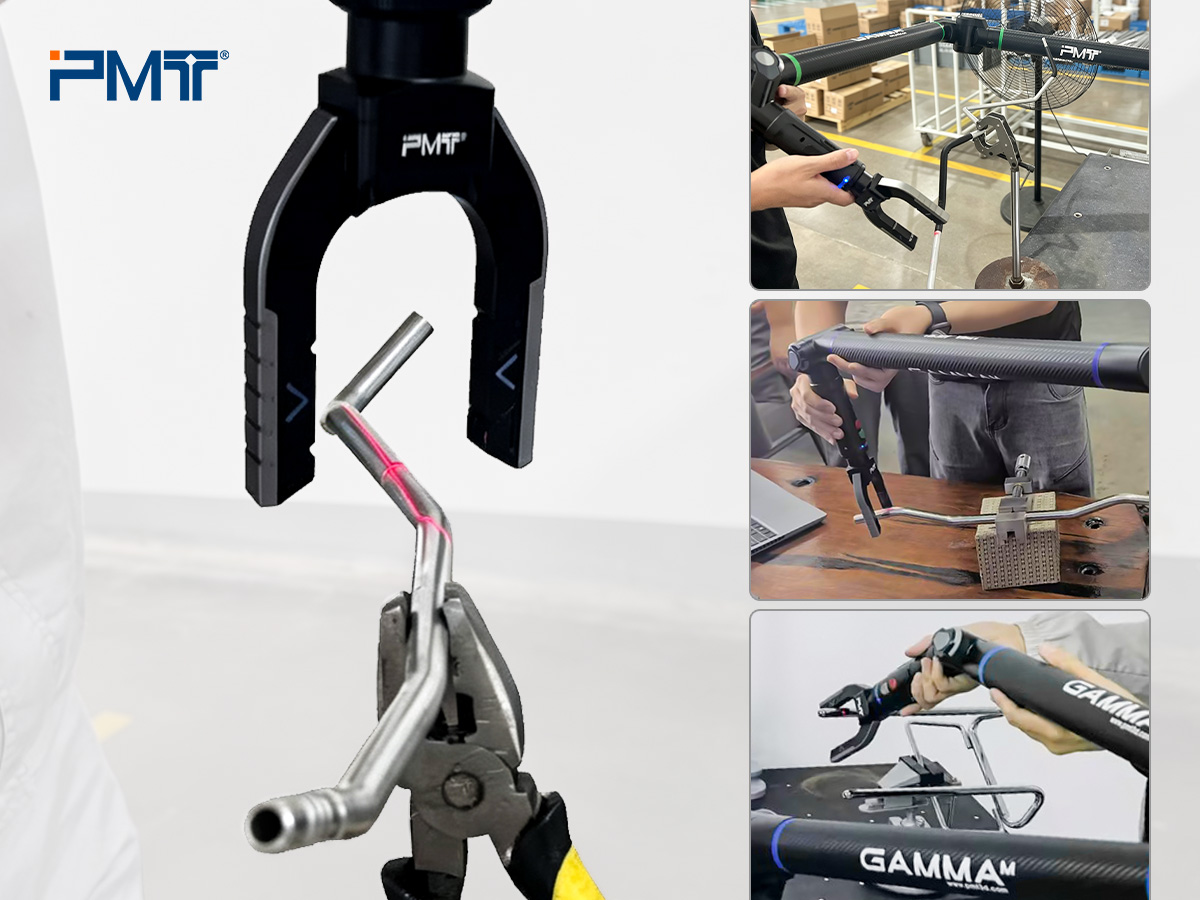

弯管广泛应用于汽车、航空航天、工程机械、液压及能源等行业。与普通规则零件不同，空间弯管往往包含多个直线段、弯曲段和空间旋转关系，依靠传统测量方式很难快速、完整地获取管件的三维几何状态。尤其面对多弯、长尺寸及柔性易变形管件时，检测效率和重复性往往成为质量控制中的难点。

派姆特GAMMA弯管测量关节臂可针对性解决上述质控问题，是管件大批量生产中可标准、可流转的高效检测工具。

为什么要选择弯管专用的关节臂三坐标

在企业生产任务中，弯管检测主要分为空间尺寸精度和弯头成型质量，两项全部合格方可视为良品。针对弯头成型质量，传统千分尺、测厚仪、深度尺等工具可进行测量。而基于空间尺寸测量，则需使用三维测量设备进行检测。

细分来看，现代智能设备如桥式三坐标测量机、接触式关节臂三坐标、手持式三维扫描仪等在内的三维测量设备普遍存在明显短板，无法兼顾现场适配性、软管件无损测量、LRA快速精准输出、CNC弯管机联动四大需求。这也是多数企业管件精度不稳定、检测效率低的核心原因。

三维测量设备检测弯管对比表：

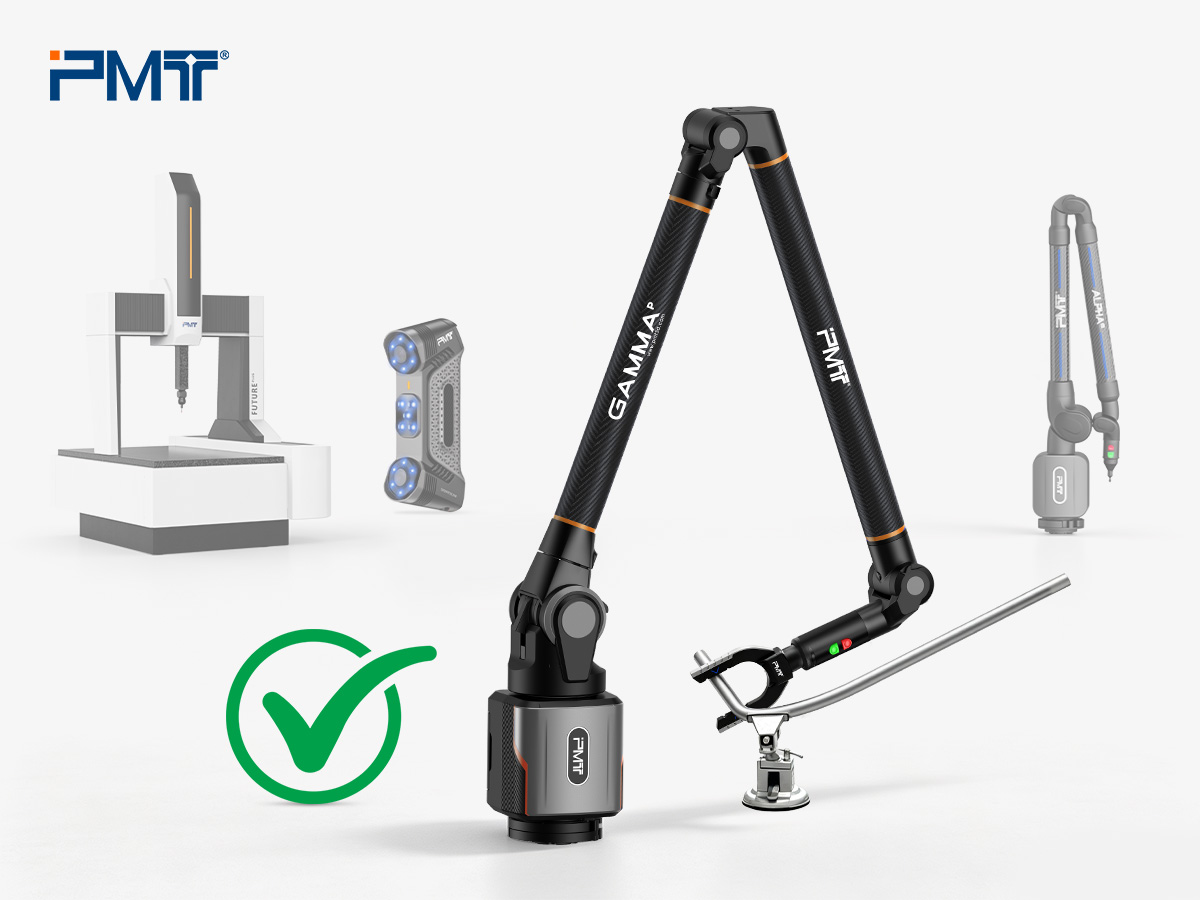

通过以上对比不难看出，派姆特GAMMA弯管测量关节臂综合优势突出，从根本上规避并解决了软管件测量易变形、无法输出弯管偏差补偿参数、无法联动弯管机、现场批量检测效率低等问题，是适配生产现场检测的专用高效工具。

详解派姆特GAMMA弯管测量关节臂性能

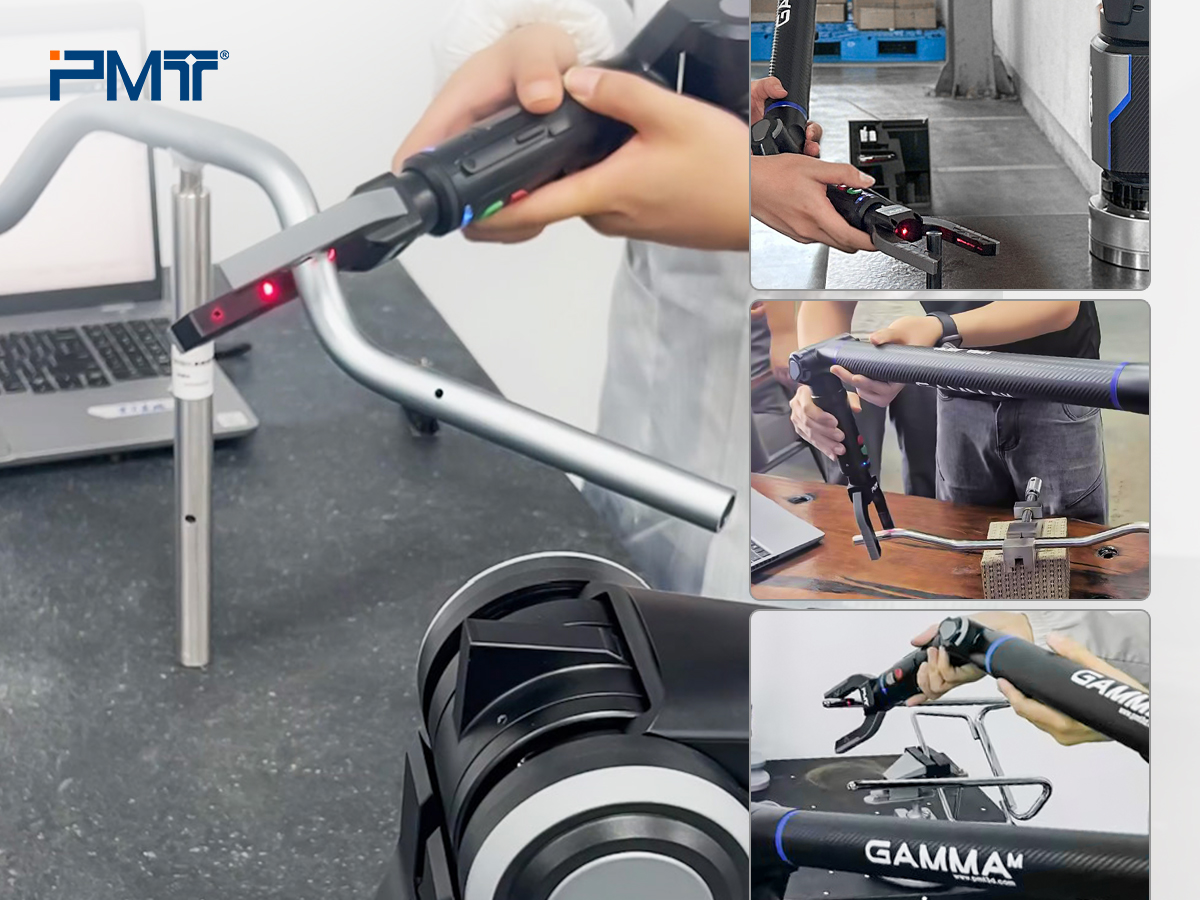

派姆特GAMMA弯管测量关节臂依托7轴关节臂三坐标主机，将接触式测头更换为智能叉测头（I-Fork），结合PMT INSPECT三维测量软件中的管件专用模块，完全针对管件特性定制优化，行业独有、落地性极强。

本系列设备搭载稳定的红外线激光探测技术，全程采用非接触式探测，零挤压、零变形、零损伤，可以对各种颜色、材质、结构和表面的管件进行无损扫描。

多种规格可选，免安装工具

I-Fork专用管件测头无需借助额外安装工具，多规格配置满足各种尺寸管件的测量，有效规避测量过程中管件受压变形问题。在设备首次使用时需利用校准棒对叉测头进行校准即可，后续同规格型号使用无需进行二次校准。

I-Fork叉测头规格：

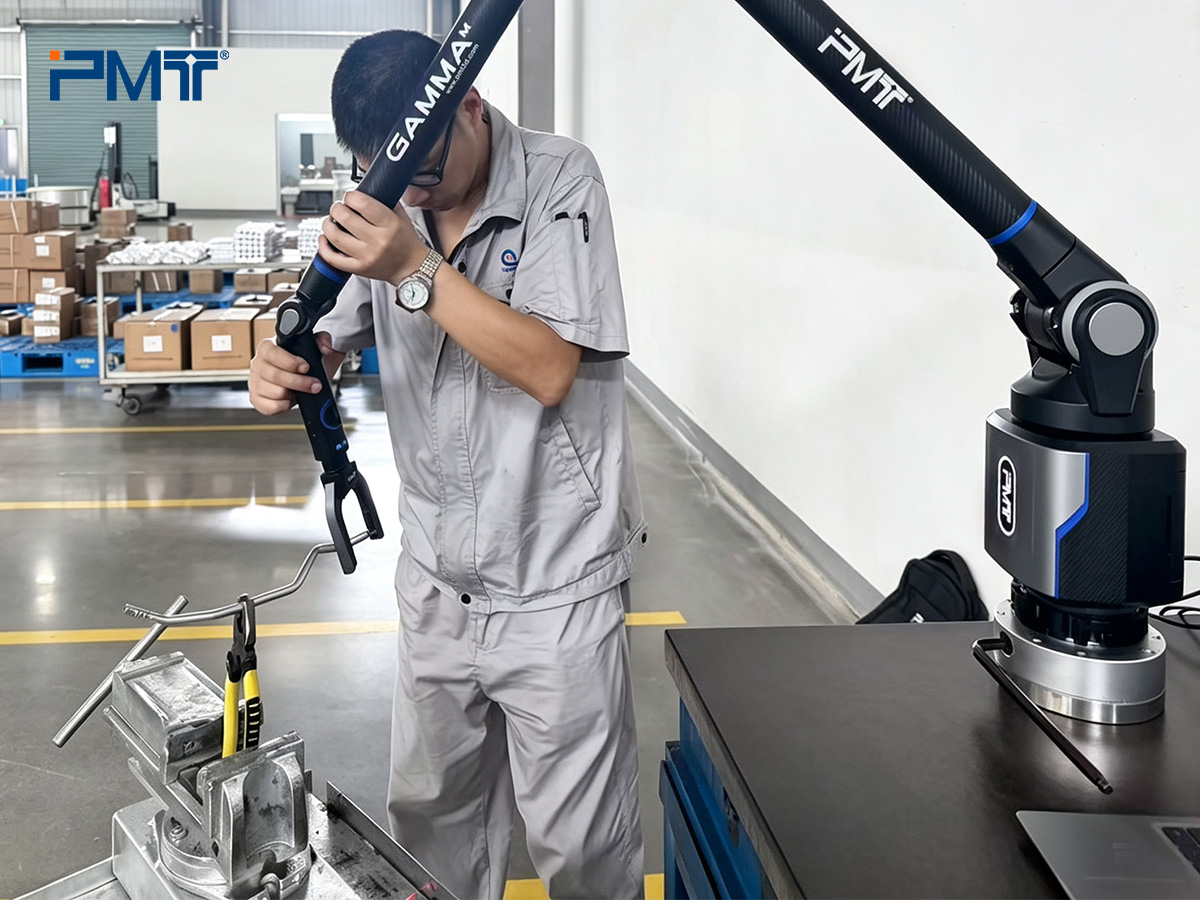

30秒极速扫描，极强现场适配性

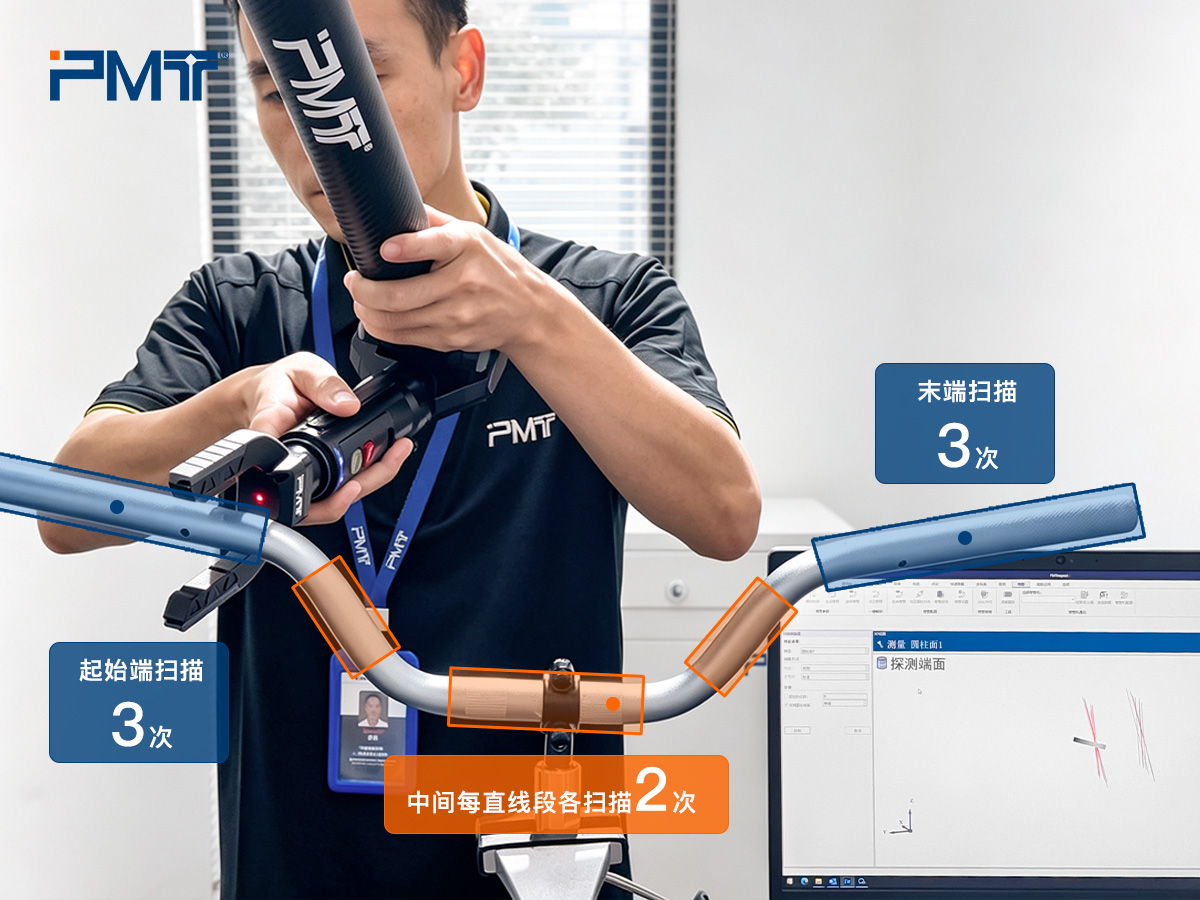

在弯管检测中，无需复杂定位、无需全段扫描，操作时将弯管测量关节臂前端的叉测头垂直于管件，从起始端到末端依次扫描，起始端和末端扫描3次，中间段扫描2次，完成后点击“生成弯管”，30秒便可完成全尺寸数据评价，彻底打破传统检测“慢、繁、低效”的瓶颈，完全适配车间批量抽检、全检的生产节奏。

专属管件算法，一键输出LRA

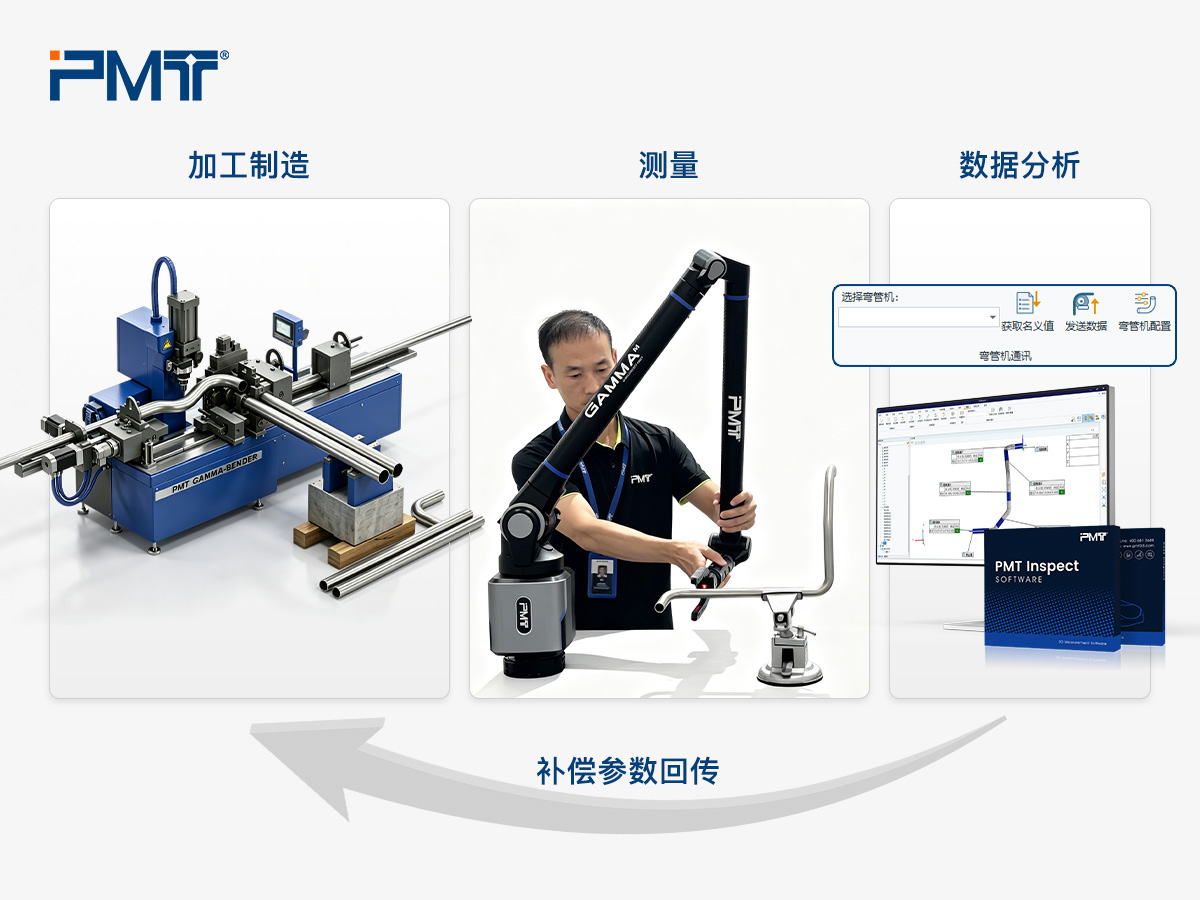

PMT INSPECT三维测量软件具备出色的管件拟合算法，扫描完成后便可自动获取管件中心线、直线段、弯曲段、交点和切点等关键特征，同步获得XYZ交点坐标，用于质检比对和装配验证。同步获得LRA数据，无需二次换算。实测所获数据与理论数据进行比对，便可精准判断管件空间尺寸精度，快速解决角度偏移、位置偏差等问题。

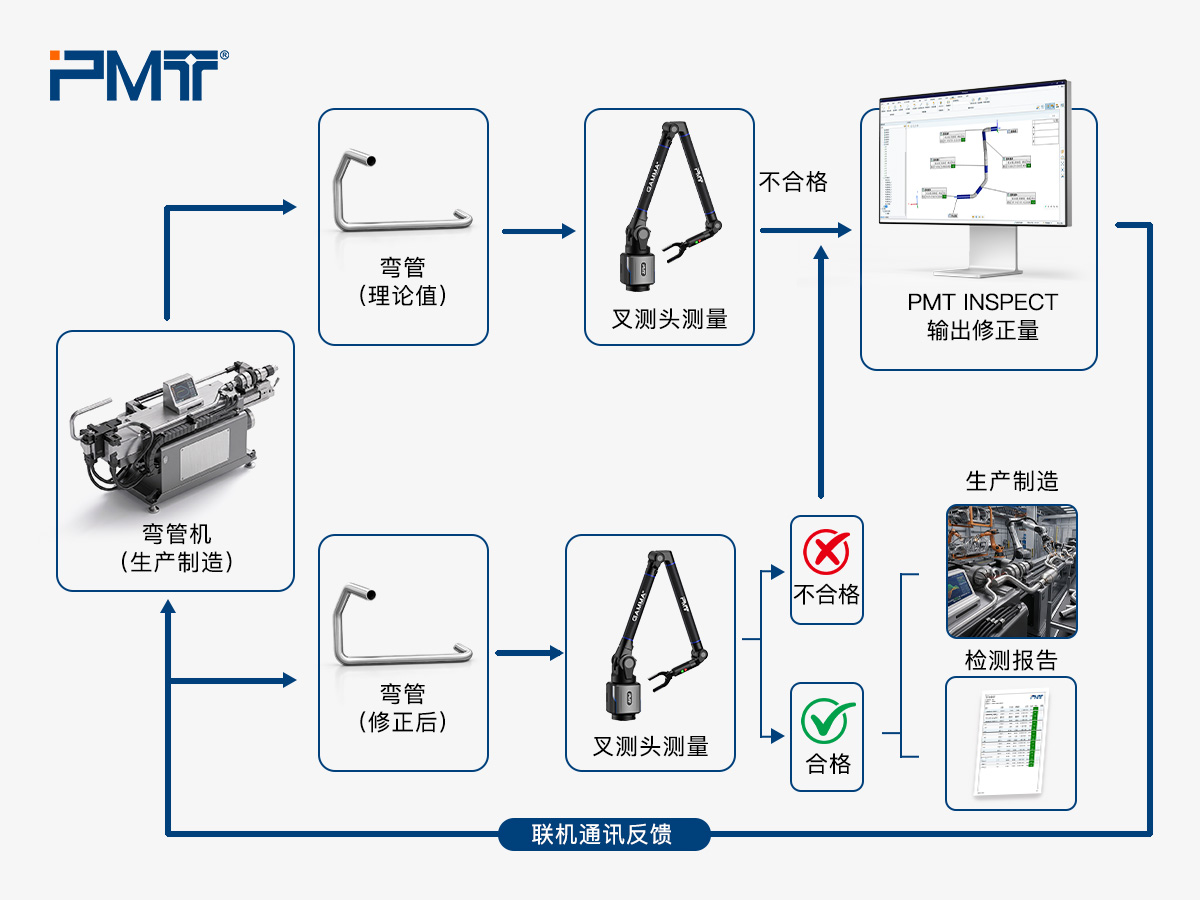

CNC弯管机协同，检测端驱动生产端

派姆特弯管测量关节臂与INSPECT软件相结合这一模块，快速形成了可供生产调整参考的修正数据。设备支持一键导出测量结果，并可依据不同品牌NC或CNC弯管机的通信协议，通过文件、网络或其它接口传递数据。实测LRA偏差值直接同步至机床，自动触发加工参数的更新。这套流程把偏差分析、参数修正、复测和量产衔接在一起，检测端数据驱动生产端，环环相扣，高效便捷。

管件检测中常用的参数说明

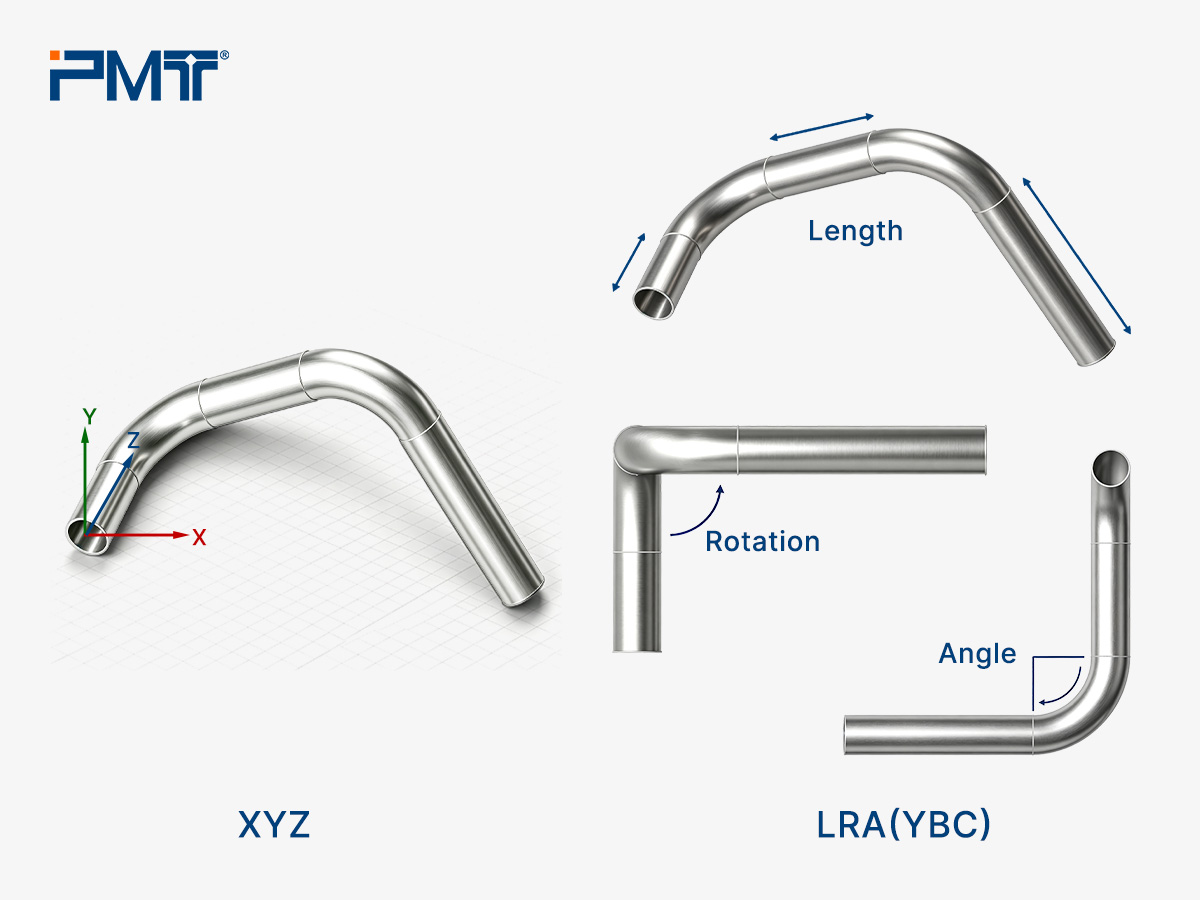

使用派姆特弯管测量关节臂三坐标进行检测之前，首先需要了解上文提到的2组数控弯管专用的管件参数：XYZ和LRA（YBC）。

XYZ：表示弯管中心线的起点、交点和终点或其它关键特征在当前坐标系中的空间坐标，用于描述管件实际的空间位置和几何形状。

LRA（YBC）：L意为Length：表示弯管每一段的长度；R意为Rotation：代表旋转角度；A意为Angle：表示弯曲角度，此为管件测量最为核心的参数。在弯管机加工体系中，通常以YBC表示。Y对应L送料长度、B对应R空间扭转角、C对应A弯曲角度。LRA为测量分析术语，YBC 为机床加工指令术语，两组参数完全等效互通，均是弯管行业通用的标准化参数体系。

弯管测量关节臂的常见问题解答

1. 什么情况下选择弯管测量关节臂？

若您大批量生产弯管，需要快速检测LRA参数，实现CNC弯管机工艺闭环，推荐选择派姆特GAMMA弯管测量关节臂定向匹配弯管检测需求。当然，GAMMA系列拓展极其灵活，若需接触式探测，只需拆卸叉测头便可完成常规点位测量。若进一步涉及全域外形扫描，只需选配蓝光扫描头，进行拆卸更换即可。所有切换均依托派姆特GAMMA 7轴关节臂主机，快速拆装、快速匹配，从容应对企业不断变化的多种检测任务。

2. 影响弯管测量精度的因素有哪些？

影响弯管测量结果的因素主要包括管装夹方式、环境温度以及测量方法等。派姆特（PMT）GAMMA关节臂测量机整机通过了-20℃至60℃的极端温度循环和IP54防尘防水等环境适应性测试，在车间现场测量时的稳定性十分优越。

3. 弯管测量关节臂还可以匹配蛙跳吗？

当然可以。当管件长度超过关节臂三坐标的单站覆盖范围时，可通过蛙跳或多站测量扩展测量范围。操作时需设置稳定的公共特征或坐标转移基准，分站采集后完成数据拼接，再统一提取中心线并计算结果。

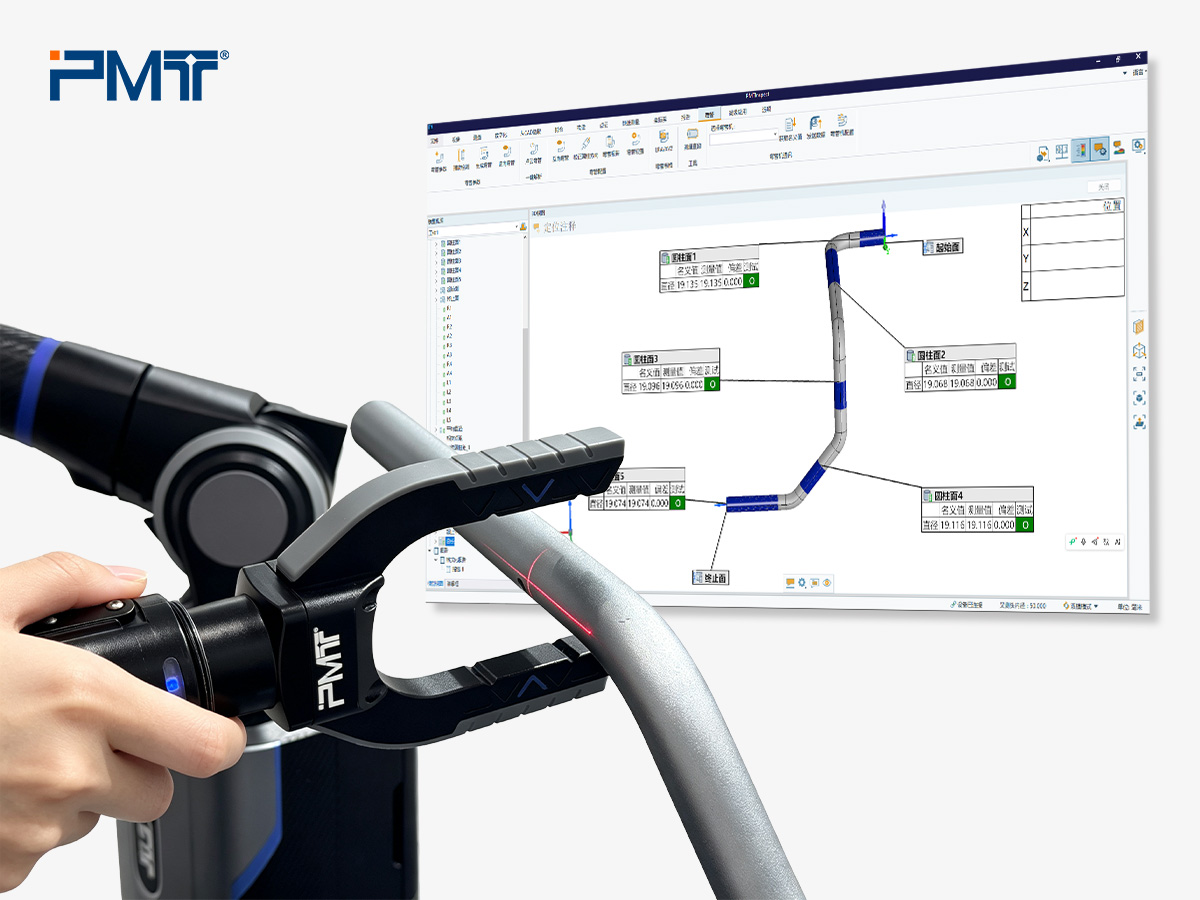

4. 弯管工件没有图纸可以逆向吗？

可以。对于无图纸样管，先采集管件表面或中心位置数据，PMT INSPECT三维测量软件会自动生成中心线并识别直线段和弯曲段，随后计算XYZ及LRA参数。完成检查后可输出中心线或管件模型，此方式用于设计复原、工装制作或弯管程序的建立。

派姆特关节臂：管件检测专家

从硬件端的高速数据采集，到软件端的智能分析处理，GAMMA弯管测量关节臂与PMT INSPECT三维测量软件相互协同，在精度、效率与便捷性上达到了极致的平衡。这套系统将灵活性与智能化融入每一个环节，既缩短了现场等待时间，又降低了人为误差风险，使复杂管件的测量不再棘手，成为一种简单、可靠的日常操作。

如果您的企业正面临弯管检测效率低、精度不稳定等问题，欢迎联系派姆特（PMT）团队预约演示。
